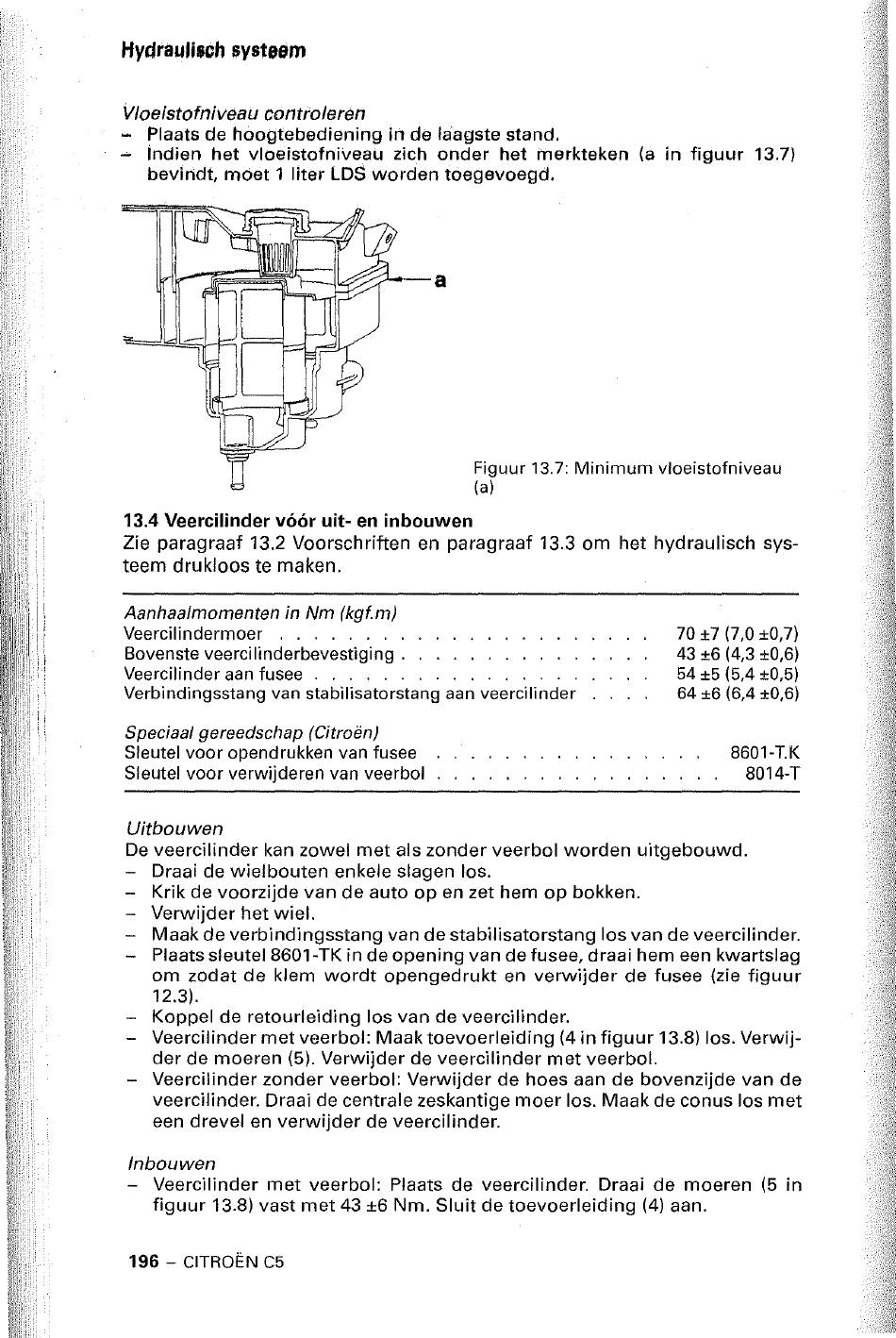

Hydraull.eh svsteem
V/oeistofniveau contro/eren
-
Plaats de hoogtebediening in de laagste stand.
-
Indien het vloeistofniveau zich onder het merkteken (a in figuur 13.7)
bevindt, moet 1 liter LDS worden toegevoegd.
Figuur 13.7: Minimum vloeistofniveau
(a)
13.4
Veercilinder v66r uit- en inbouwen
Zie paragraaf 13.2 Voorschriften en paragraaf 13.3 om het hydraulisch sys-
teem drukloos te maken.
Aanhaalmomenten in Nm (kgf.m)
Veercilindermoer . . . . . . . .
Bovenste veercilinderbevestiging .
Veercilinder aan fusee . . . . . .
Verbindingsstang van stabilisatorstang aan veercilinder
Speciaal gereedschap (Citroenj
Sleutel voor opendrukken van fusee
Sleutel voor verwijderen van veerbol
Uitbouwen
70 ±7 (7,0 ±O,7)
43 ±6 (4,3 ±0,6)
54 ±5 (5,4 ±O,5)
64 ±6 (6,4 ±O,6)
8601-TK
8014-T
De veercilinder kan zowel met als zonder veerbol worden uitgebouwd.
-
Draai de wielbouten enkele slag en
105.
Krik de voorzijde van de auto op en zet hem op bokken.
Verwijder het wiel.
Maak de verbindingsstang van de stabilisatorstang
105
van de veercilinder.
Plaats sleutel8601-TK in de opening van de fusee, draai hem een kwartslag
om zodat de klem wordt opengedrukt en verwijder de fusee (zie figuur
12.3).
Koppel de retourleiding los van de veercilinder.
Veercilinder met veerbol: Maak toevoerleiding (4 in figuur 13.8) los. Verwij-
der de moeren (5). Verwijder de veercilinder met veerbol.
Veercilinder zonder veerbol: Verwijder de hoes aan de bovenzijde van de
veercilinder. Draai de centrale zeskantige moer
105.
Maak de conus los met
een drevel en verwijder de veercilinder.
Inbouwen
-
Veercilinder met veerbol: Plaats de veercilinder. Draai de moeren
(5
in
figuur 13.8) vast met 43 ±6 Nm. Sluit de toevoerleiding (4) aan.
196 -
CITROEN C5
