Brandstofsysteem benzinemotoren
7

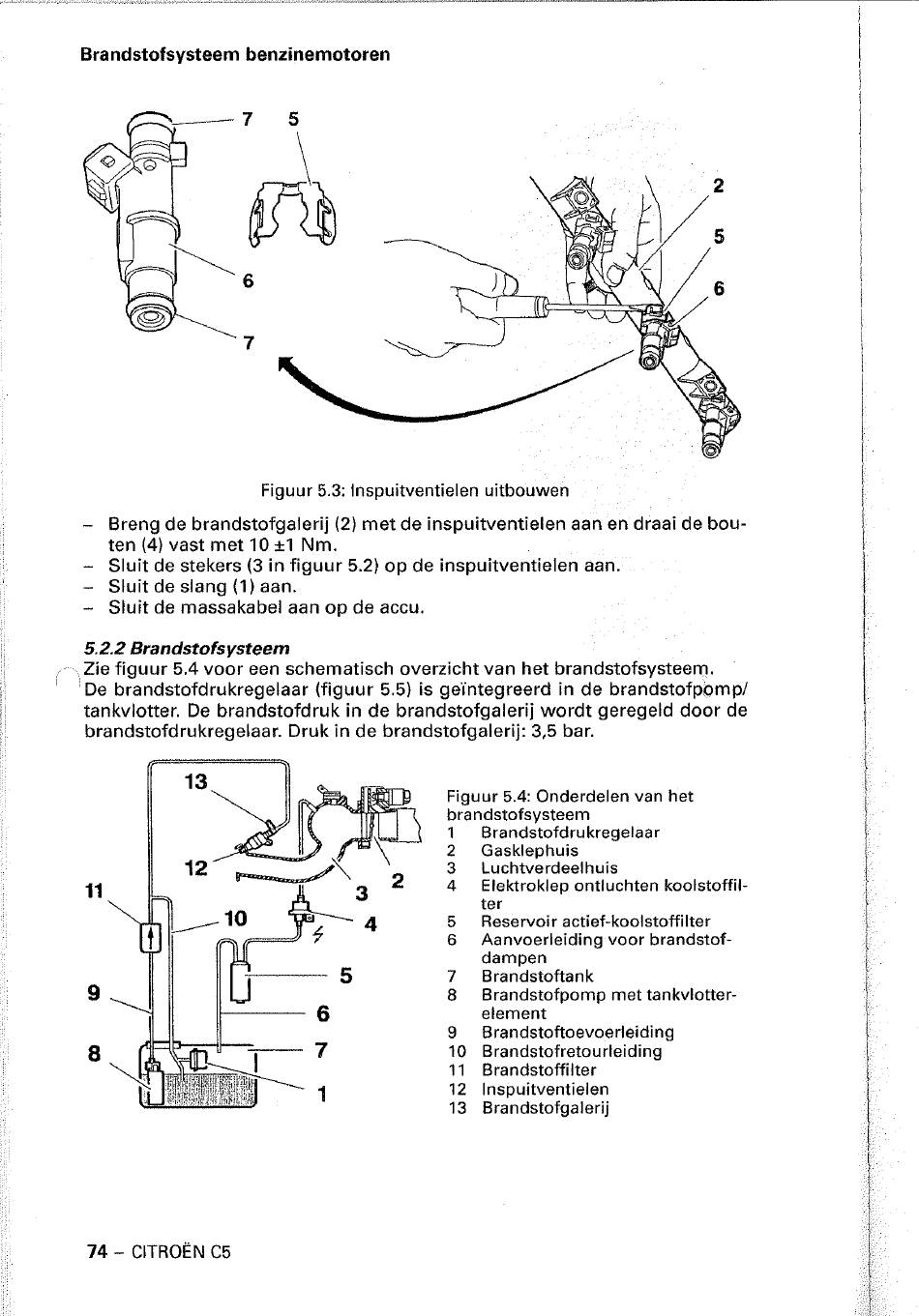

Figuur 5.3: Inspuitventielen uitbouwen
-
Breng de brandstofgalerij (2) met de inspuitventielen aan en draai de bou-
ten (4) vast met 10 ±1 Nm.
-
Sluit de stekers (3 in figuur 5.2) op de inspuitventielen aan.
-
Sluit de slang (1) aan.
-
Sluit de massakabel aan op de accu.
5.2.2
Brandstofsysteem
Zie figuur 5.4 voor een schematisch overzicht van het brandstofsysteem.
: De brandstofdrukregelaar (figuur 5.5) is ge'integreerd in de brandstofpompl
tankvlotter. De brandstofdruk in de brandstofgalerij wordt geregeld door de
brandstofdrukregelaar. Druk in de brandstofgalerij: 3,5 bar.
74 -
CITROEN C5
Figuur 5.4: Onderdelen
van
het
brandstofsysteem
1
Brandstofdrukregelaar
2
Gasklephuis
3
Luchtverdeelhuis
4
Elektroklep ontluchten koolstoffil-
ter
5
Reservoir actief-koolstoffilter
6
Aanvoerleiding voor brandstof-
dampen
7
Brandstoftank
8
Brandstofpomp met tankvlotter-
element
9
Brandstoftoevoerleiding
10 Brandstofretourleiding
11
Brandstoffilter
12 Inspuitventielen
13 Brandstofgalerij
