Hydraulisch systeem

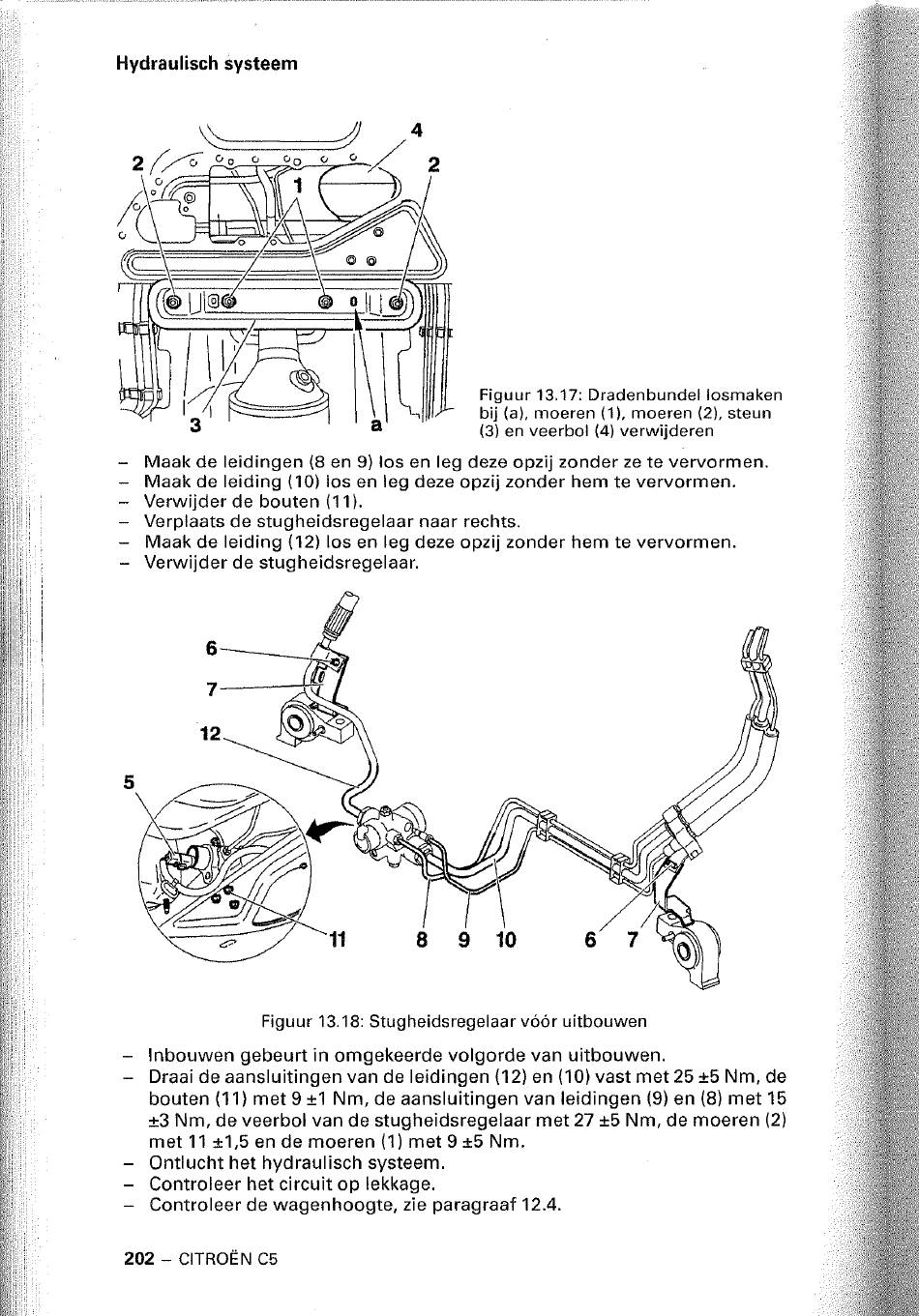

Figuur 13.17: Dradenbundellosmaken
bij (a), moeren (1), moeren (2), steun
(3) en veerbol (4) verwijderen
-
Maak de leidingen (8 en 9) los en leg deze opzij zonder ze te vervormen.
-
Maak de leiding (10) los en leg deze opzij zonder hem te vervormen.
-
Verwijder de bouten (11).
-
Verplaats de stugheidsregelaar naar rechts.
-
Maak de leiding (12) los en leg deze opzij zonder hem te vervormen.
-
Verwijder de stugheidsregelaar.
6
7-----T'l"T
12
Figuur 13.18: Stugheidsregelaar v66r uitbouwen
-
Inbouwen gebeurt in omgekeerde volgorde van uitbouwen.
-
Draai de aansluitingen van de leidingen (12) en (10) vast met 25 ±5 Nm, de
bouten (11) met 9 ±1 Nm, de aansluitingen van leidingen (9) en (8) met 15
±3 Nm, de veerbol van de stugheidsregelaar met 27 ±5 Nm, de moeren (2)
met 11 ±1,5 en de moeren (1) met 9 ±5 Nm.
-
Ontlucht het hydraulisch systeem.
-
Controleer het circuit op lekkage.
-
Controleer de wagenhoogte, zie paragraaf 12.4.
202 - CITROEN C5
