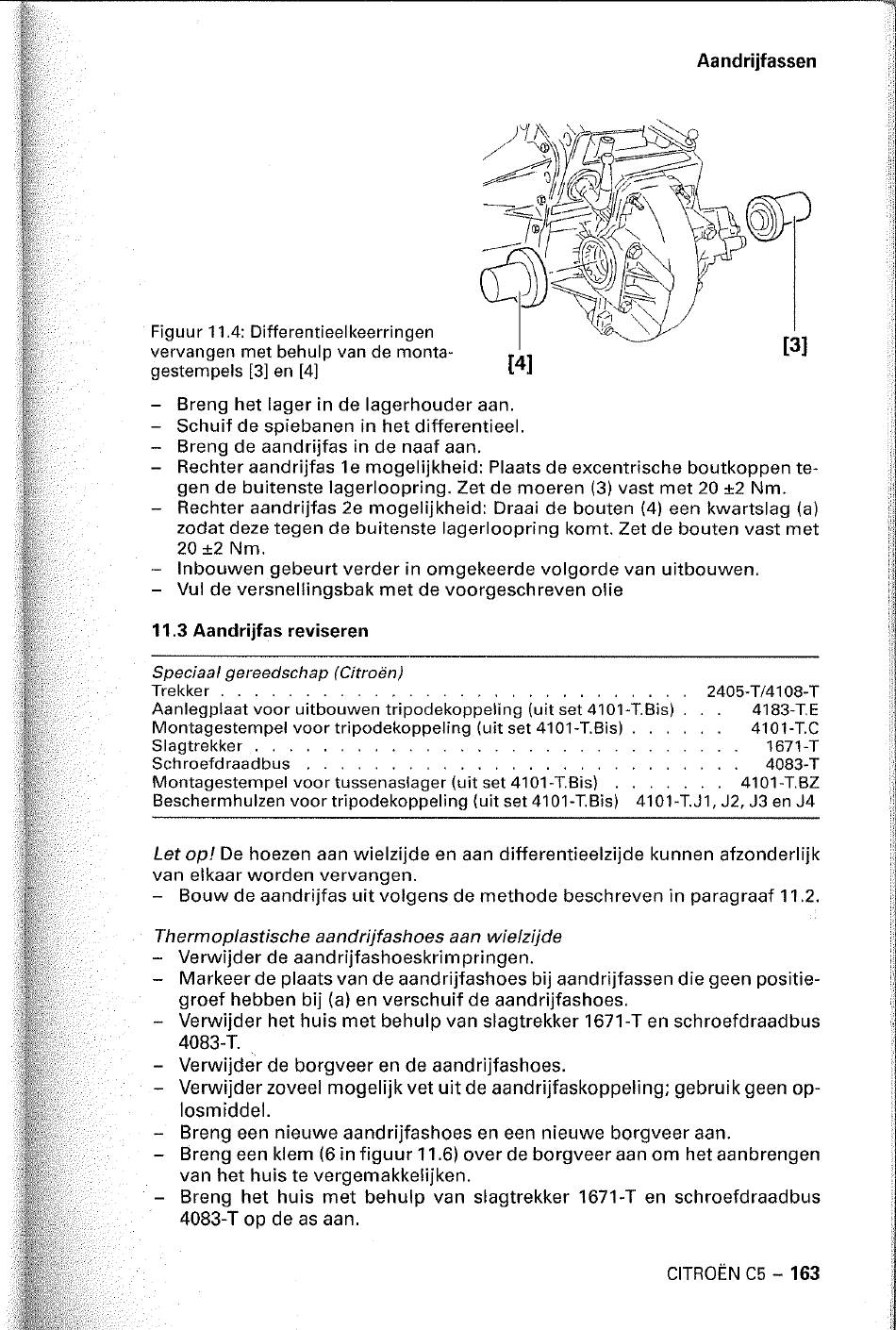

Figuur 11.4: Differentieelkeerringen
vervangen met behulp van de monta-
gestempels [3] en [4]
[4]
-
Breng het lager in de lagerhouder aan.
-
Schuif de spiebanen in het differentieel.
-
Breng de aandrijfas in de naaf aan.
Aandrijfassen
-
Rechter aandrijfas 1 e mogelijkheid: Plaats de excentrische boutkoppen te-
gen de buitenste lagerloopring. Zet de moeren (3) vast met 20 ±2 Nm.
-
Rechter aandrijfas 2e mogelijkheid: Draai de bouten (4) een kwartslag (a)
zodat deze tegen de buitenste lagerloopring komt. Zet de bouten vast met
20 ±2 Nm.
-
Inbouwen gebeurt verder in omgekeerde volgorde van uitbouwen.
-
Vul de versnellingsbak met de voorgeschreven olie
11.3 Aandrijfas reviseren
Speciaal gereedschap (Citroen)
Trekker . . . . . . . . . . . .
. . . . . . . . . . . .
2405-T/4108-T
4183-T.E
4101-T.C
1671-T
4083-T
4101-T.BZ
Aanlegplaat voor uitbouwen tripodekoppeling (uit set 4101-T.Bis) .
Montagestempel voor tripodekoppeling (uit set 4101-T.Bis) .
Slagtrekker . . . . . . . . . . . . . . . . . . .
Schroefdraadbus . . . . . . . . . . . . . . . . . . .
Montagestempel voor tussenaslager (uit set 4101-T.Bis) .
Beschermhulzen voor tripodekoppeling (uit set 4101-T.Bis)
4101-T.J1, J2, J3 en J4
Let opJ De hoezen aan wielzijde en aan differentieelzijde kunnen afzonderlijk
van elkaar worden vervangen.
-
Bouw de aandrijfas uit volgens de methode beschreven in paragraaf 11.2.
Thermop/astische aandrijfashoes aan wie/zijde
-
Verwijder de aandrijfashoeskrimpringen.
-
Markeer de plaats van de aandrijfashoes bij aandrijfassen die geen positie-
groef hebben bij (a) en verschuif de aandrijfashoes.
-
Verwijder het huis met behulp van slagtrekker 1671-T en schroefdraadbus
4083-T.
-
Verwijder de borgveer en de aandrijfashoes.
-
Verwijder zoveel mogelijk vet uit de aandrijfaskoppeling; gebruik geen op-
losmiddel.
-
Breng een nieuwe aandrijfashoes en een nieuwe borgveer aan.
-
Breng een klem (6 in figuur 11.6) over de borgveer aan om het aanbrengen
van het huis te vergemakkelijken.
-
Breng het huis met behulp van slagtrekker 1671-T en schroefdraadbus
4083-T
op de as aan.
CITROEN C5 -
163
