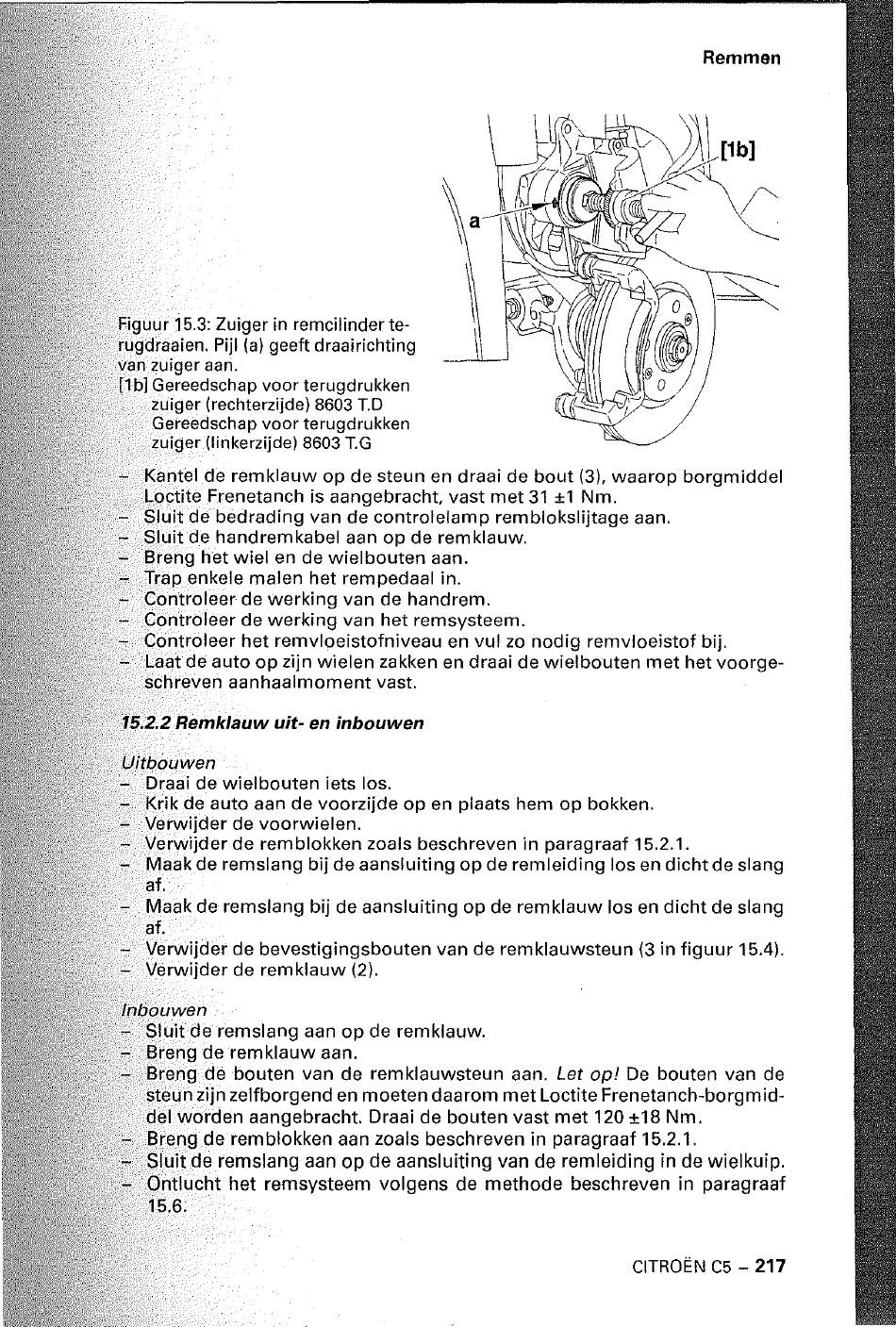

Figuur 15.3: Zuiger in remcilinder te-
rugdraaien. Pijl (a) geeft draairichting
van zuiger aan.
[1bj Gereedschap voor terugdrukken
zuiger (rechterzijde) 8603 T.D
Gereedschap voor terugdrukken
zuiger (linkerzijde) 8603 T.G
Remmen
-
Kantel de remklauw op de steun en draai de bout (3), waarop borgmiddel
Loctite Frenetanch is aangebracht, vast met 31 ±1 Nm.
-
Sluit de bedrading van de controlelamp remblokslijtage aan.
-
Sluit de handremkabel aan op de remklauw.
-
Breng het wiel en de wielbouten aan.
-
Trap enkele malen het rempedaal in.
-
Controleer de werking van de handrem.
-
Controleer de werking van het remsysteem.
-
Controleer het remvloeistofniveau en vul zo nodig remvloeistof bij.
-
Laat de auto op zijn wielen zakken en draai de wielbouten met het voorge-
schreven aanhaalmoment vast.
15.2.2 Remklauw
uit-
en inbouwen
Uitbouwen
-
Draai de wielbouten iets los.
Krik de auto aan de voorzijde op en plaats hem op bokken.
Verwijder de voorwielen.
Verwijder de remblokken lOals beschreven in paragraaf 15.2.1.
Maak de remslang bij de aansluiting op de remleiding los en dicht de slang
af.
Maak de remslang bij de aansluiting op de remklauw los en dicht de slang
af.
Verwijder de bevestigingsbouten van de remklauwsteun (3 in figuur 15.4).
Verwijder de remklauw (2).
Inbouwen
- Sluit de remslang aan op de remklauw.
Breng de remklauw aan.
Breng de bouten van de remklauwsteun aan. Let opt De bouten van de
steun zijn zelfborgend en moeten daarom met Loctite Frenetanch-borgmid-
del worden aangebracht. Draai de bouten vast met 120 ±18 Nm.
Breng de remblokken aan zoals beschreven in paragraaf 15.2.1.
Sluit de remslang aan op de aansluiting van de remleiding in de wielkuip.
Ontlucht het remsysteem volgens de methode beschreven in paragraaf
15.6.
CITROEN C5 - 217
