Aandrijfassen

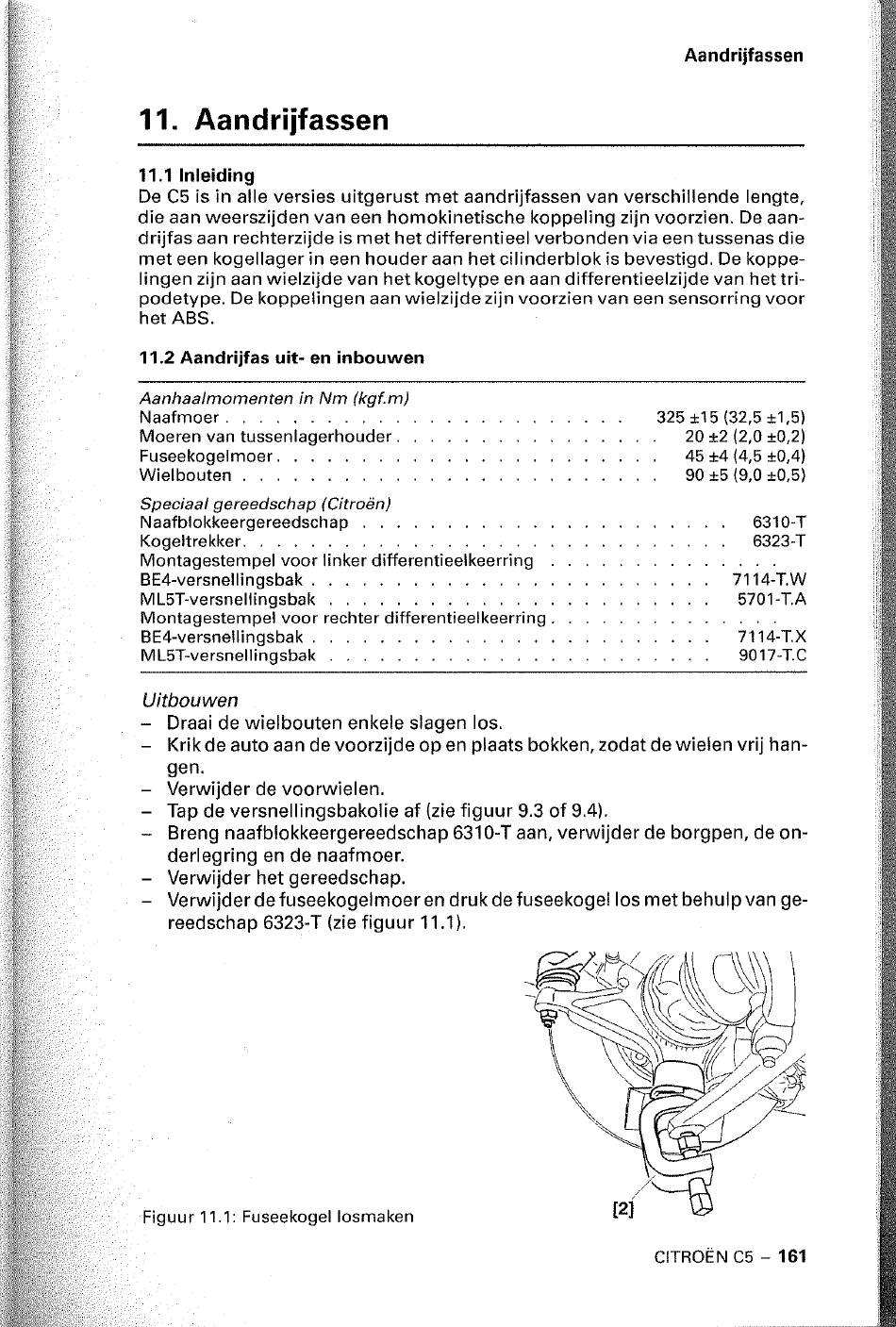

11. Aandrijfassen
11.1 Inleiding
De C5 is in alle versies uitgerust met aandrijfassen van verschillende lengte,
die aan weerszijden van een homokinetische koppeling zijn voorzien. De aan-
drijfas aan rechterzijde is met het differentieel verbonden via een tussenas die
met een kogellager in een houder aan het cilinderblok is bevestigd. De koppe-
lingen zijn aan wielzijde van het kogeltype en aan differentieelzijde van het tri-
podetype. De koppelingen aan wielzijde zijn voorzien van een sensorring voor
het ABS.
11.2 Aandrijfas uit- en inbouwen
Aanhaalmomenten in Nm (kgf.m)
Naafmoer . . . . . . . . . . .
Moeren van tussenlagerhouder .
Fuseekogelmoer. . . . . . . .
Wielbouten . . . . . . . . . .
Speciaal gereedschap (Citroen)
Naafblokkeergereedschap . . .
Kogeltrekker. . . . . . . . . .
Montagestempel voor linker differentieelkeerring
BE4-versnellingsbak. . . . . . . . . . . . . .
ML5T-versnellingsbak . . . . . . . . . . . . .
Montagestempel voor rechter differentieelkeerring .
BE4-versnellingsbak .
ML5T-versnellingsbak . . . . . . . . . . . . . .
Uitbouwen
-
Draai de wielbouten enkele slagen los.
325 ±15 (32,5 ±1,5)
20 ±2 (2,0 ±0,2)
45 ±4 (4,5 ±0,4)
90 ±5 (9,0 ±0,5)
6310-T
6323-T
7114-T.W
5701-T.A
7114-T.X
9017-T.C
Krik de auto aan de voorzijde op en plaats bokken, zodat de wielen vrij han-
gen.
Verwijder de voorwielen.
Tap de versnellingsbakolie af (zie figuur 9.3 of 9.4).
Breng naafblokkeergereedschap 6310-T aan, verwijder de borgpen, de on-
derlegring en de naafmoer.
Verwijder het gereedschap.
Verwijder de fuseekogelmoer en druk de fuseekogellos met behulp van ge-
reedschap 6323-T (zie figuur 11.1).
Figuur 11.1: Fuseekogel losmaken
CITROEN C5 - 161
