Remmen
15. Remmen
15.1 Inleiding
De C5 is in alle versies voorzien van een diagonaal gescheiden remsysteem
met geventileerde schijfremmen v66r en massieve schijfremmen achter. Alle
versies zijn voorzien van een rembekrachtiger. De hand rem werkt door middel
van kabels op de voorwielen. ABS/ASR (lTTtype MK 60) is standaard aanwezig
op alle versies.
3 4
5
4 3
Da
!Ilb
ffi
11
\Jfy~
~~()

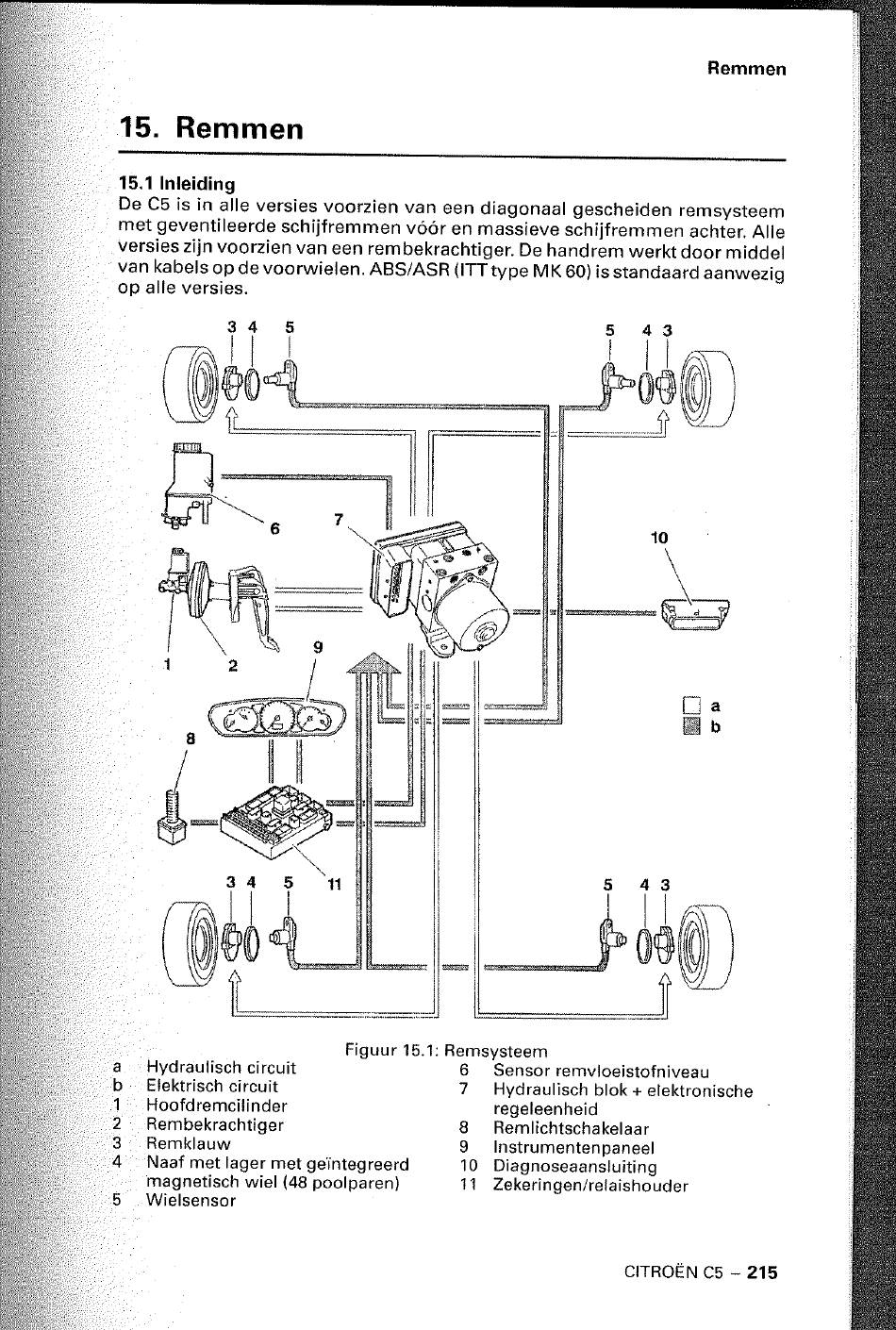

Figuur 15.1: Remsysteem
a
Hydraulisch circuit
6
Sensor remvloeistofniveau
b
Elektrisch circuit
7
Hydraulisch blok + elektronische
1
Hoofdremcilinder
regeleenheid
2
Rembekrachtiger
8
Remlichtschakelaar
3
Remklauw
9
Instrumentenpaneel
4
Naaf met lager met ge'integreerd
10 Diagnoseaansluiting
magnetisch wiel (48 poolparen)
11 Zekeringen/relaishouder
5
Wielsensor
CITROEN C5 -
215
