Brandstofsysteem benzinemotoren

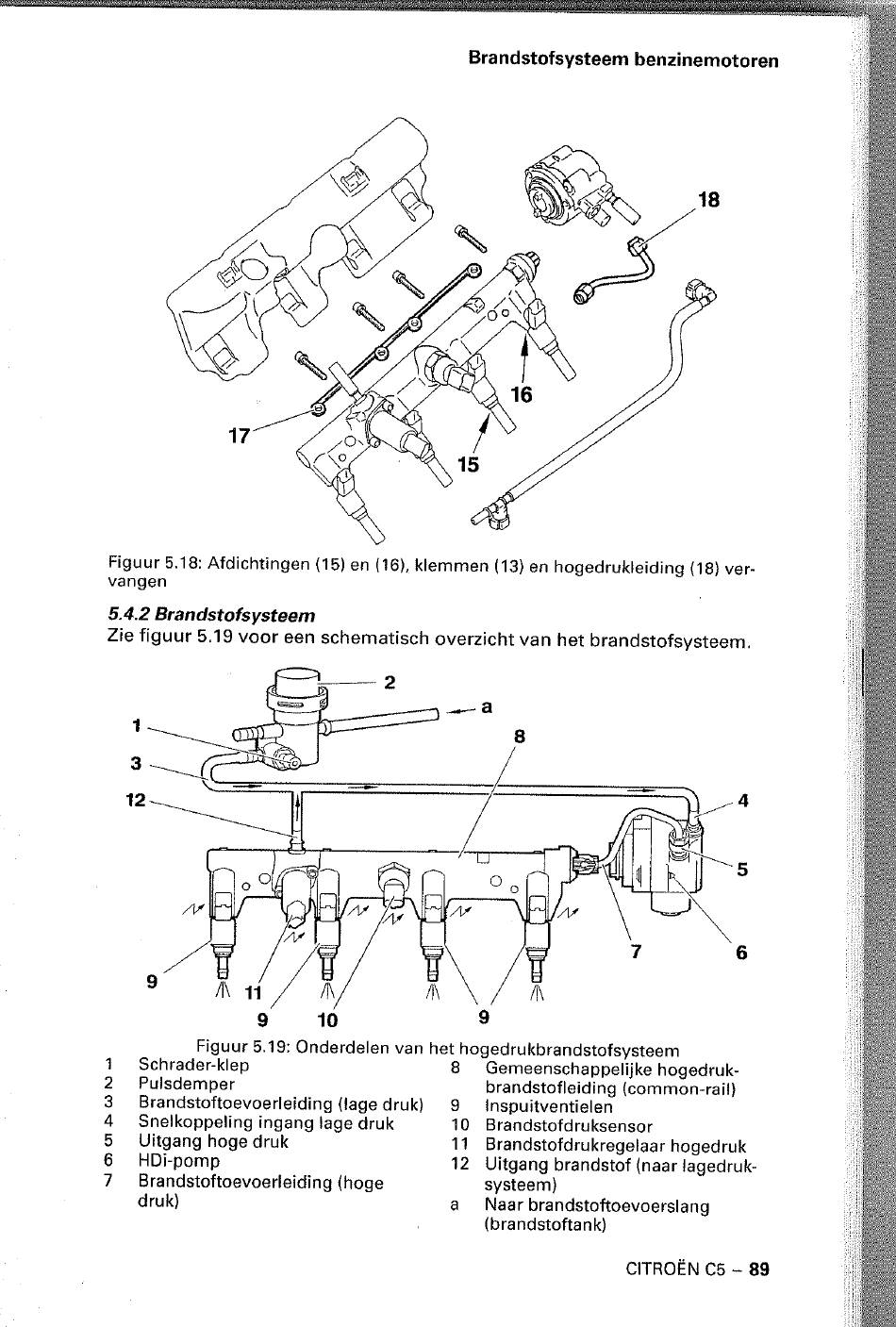

Figuur 5.18: Afdichtingen (15) en (16), klemmen (13) en hogedrukleiding (18) ver-
vangen
5.4.2 Brandstofsysteem
Zie figuur 5.19 voor een schematisch overzicht van het brandstofsysteem.
Figuur 5.19: Onderdelen van het hogedrukbrandstofsysteem
1
Schrader-klep
8
Gemeenschappelijke hogedruk-
2
Pulsdemper
brandstofleiding (common-rail)
3
Brandstoftoevoerleiding (tage druk)
9
Inspuitventielen
4
Snelkoppeling ingang lage druk
10 Brandstofdruksensor
5
Uitgang hoge druk
11
Brandstofdrukregelaar hogedruk
6
HDi-pomp
12 Uitgang brandstof (naar lagedruk-
7
Brandstoftoevoerleiding (hoge
systeem)
druk)
a
Naar brandstoftoevoerslang
(brandstoftank)
