5. Gebruikersinterface > 5.7. Beelden bekijken
5.7.3. Overlayhulpmiddelen
De overlayhulpmiddelen helpen u bij het plannen en bewaken van de behandeling. Deze stellen u
in staat om voorwerpen in verband met de planning en bewaking weer te geven, zoals cellen,
transducerposities of temperatuurgrafieken op een planningbeeld. In sommige overlays kunt u ook
grafische aanpassingen uitvoeren. U kunt diverse overlays tegelijkertijd weergeven.

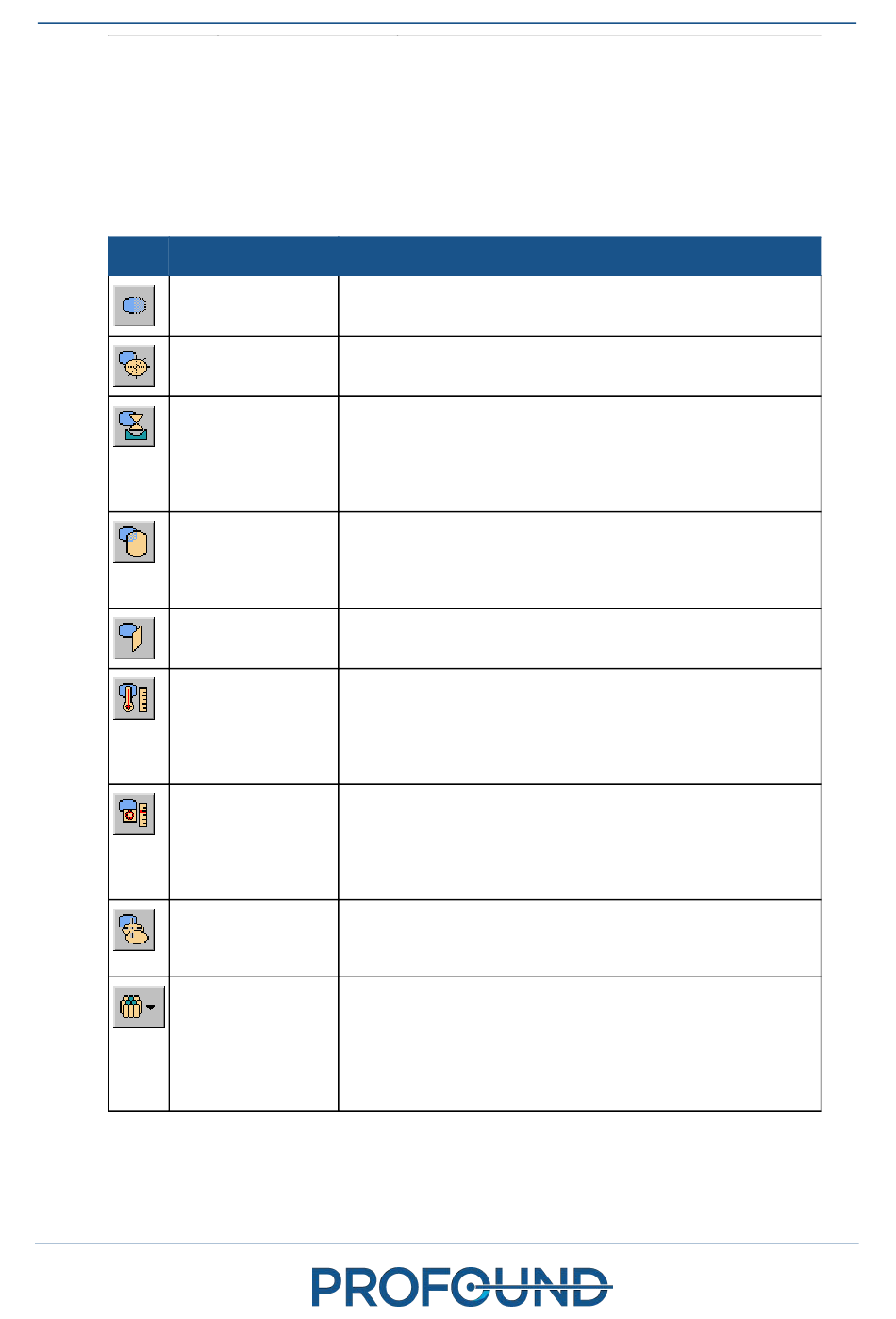

Overlayhulpmiddelen.
Knop
Hulpmiddel
Alle overlays
verbergen
PTV-overlay
Transducerbundel-
overlay
ATA-overlay
Sliceweergave-
overlay
Temperatuurgrafiek Toont de temperatuurstijging als een kleurenoverlay en de
Dosiscontouren-
overlay
ROI-overlay
Zichtbaarheid
behandelcellen
Gebruiksaanwijzing
109509A2 /
07-2021
Functie/Gebruik
Verbergt alle overlays.
Toont het planningdoelvolume (PTV) en stelt u in staat dit
volume grafisch aan te passen.
Toont het pad van de transducerbundel. Met visualisatie van
het bundelpad kunt u organen in het nabije veld en het veld
veraf beter omzeilen. De positie van de transducer kan
grafisch worden aangepast door de grepen te slepen op de
middenlijn van de transducerbundel.
Toont het beschikbare doelgebied (ATA), dat wil zeggen het
gebied binnen het bereik van de transducerbundel. Het
doelgebied (ATA) wordt weergegeven voor het behandelvlak
van de huidige transducerpositie.
Toont de slicepositie in het imaging-volume.
kleurgecodeerde temperatuurschaal aan de rechterkant van
het beeldvenster. De knop heeft een contextmenu waarin u
kunt kiezen tussen temperatuurgrafieken met gefilterde en
onbewerkte gegevens.
Toont de dosis als twee contouren rond het verwarmde
gebied. De witte contour toont het gebied waarin de
verwarming voldoende was om necrose op te leveren. De
oranje contour toont het gebied dat is verwarmd, maar niet
voldoende om necrose te veroorzaken.
Toont de omtrekken van het Interessegebied (ROI) en de 3D-
markeringen die in de planningsfase zijn toegevoegd. Toont
ook de metingen die met het meethulpmiddel zijn gemaakt.
Hiermee kunt u selecteren hoe de behandelcellen worden
weergegeven. U kunt alle cellen, geen cellen, de cellen op het
actieve niveau of de cellen in het huidige doelvolume, de
huidige transducerpositie of het huidige cluster weergeven. U
kunt ook alleen de gesonificeerde of onbehandelde
behandelcellen weergeven.
71 (205)
