5. Gebruikersinterface > 5.7. Beelden bekijken

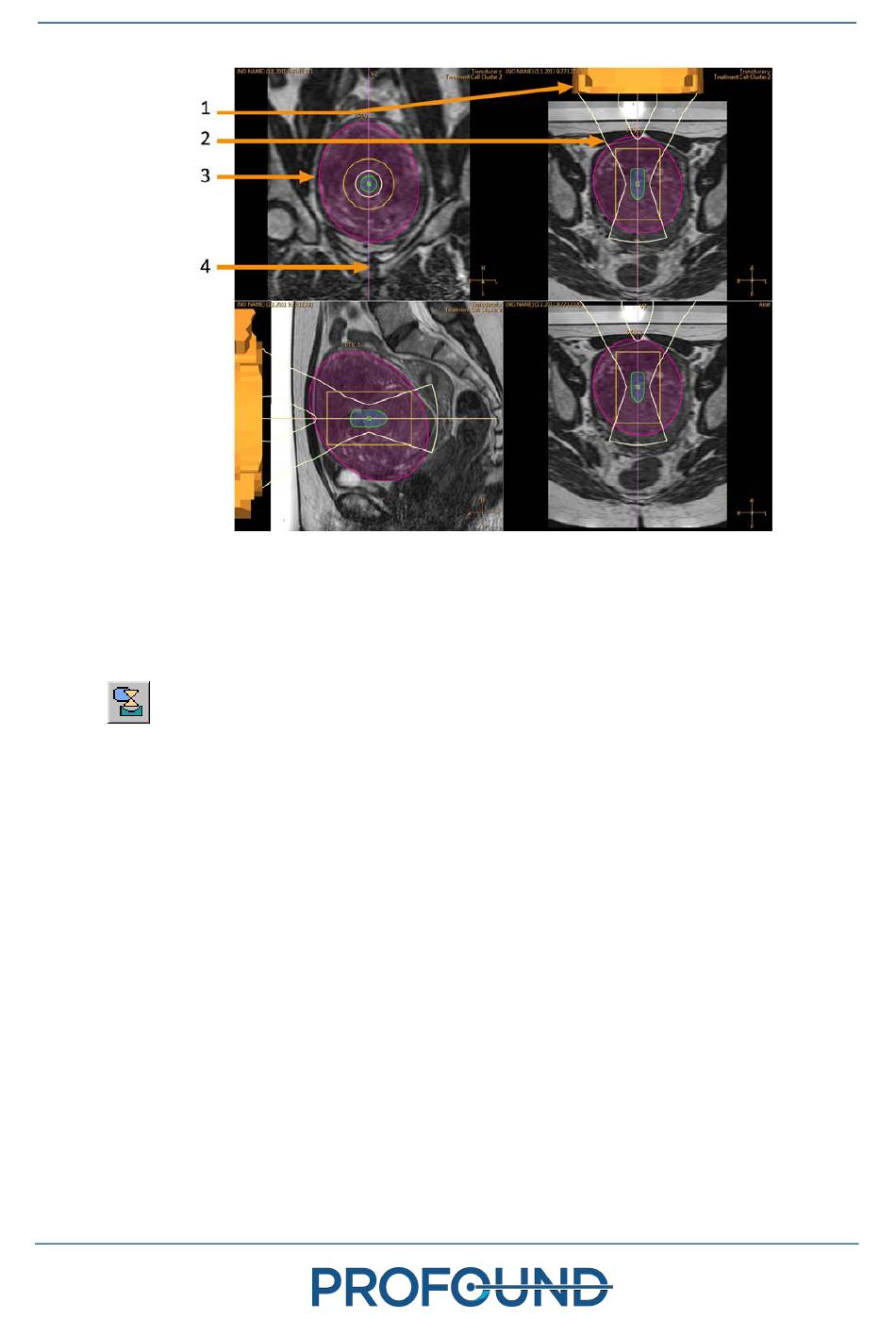

Afb. 34: Een aantal overlays op de transducerweergave: Transducer-
overlay (1), Transducerbundel-overlay (2), PTV-overlay (3), Plakken
bekijken-overlay (4)
Transducerbundel-overlay
De transducerbundel-overlay toont de geschatte vorm van de transducerbundel. De vorm van het
nabije veld dicht bij de transducer wordt in realtime berekend. Deze berekening is een benadering
waarbij rekening wordt gehouden met de OAR's, de verdeling van transducerelementen op het
oppervlak van de transducer en de positie en de angulatie van de transducer. De vorm van het
nabije veld dichtbij de behandelcel en de vorm van het veld veraf zijn alleen afhankelijk van de
grootte van de behandelcel en het gebruik van elektronische afbuiging. Bij de berekening van de
transducerbundel kunnen de mogelijke effecten van de anatomische weefselvariaties niet worden
gemodelleerd. Bij de weergegeven bundelvorm wordt ook geen rekening gehouden met
veranderingen door verschillen in sonicatiesterkte.
Wanneer het systeem elektronische deflectie in de diepte gebruikt om een behandelcel dichter bij
de transducer te plaatsen (negatieve elektronische X-afbuiging), kan de positie van het smalste
deel van de bundel verschillen van de positie van de behandelcel, zoals wordt getoond in de eerste
afbeelding uit de volgende voorbeelden. Deze verplaatsing is met opzet aangebracht, omdat u zo
een betere benadering krijgt van de vorm van de transducerbundel.
