Veldbusinterfaces via optiekaart voor MOVIDRIVE
6
Inbouw van een veldbusoptiekaart in MOVIDRIVE
6.1.2

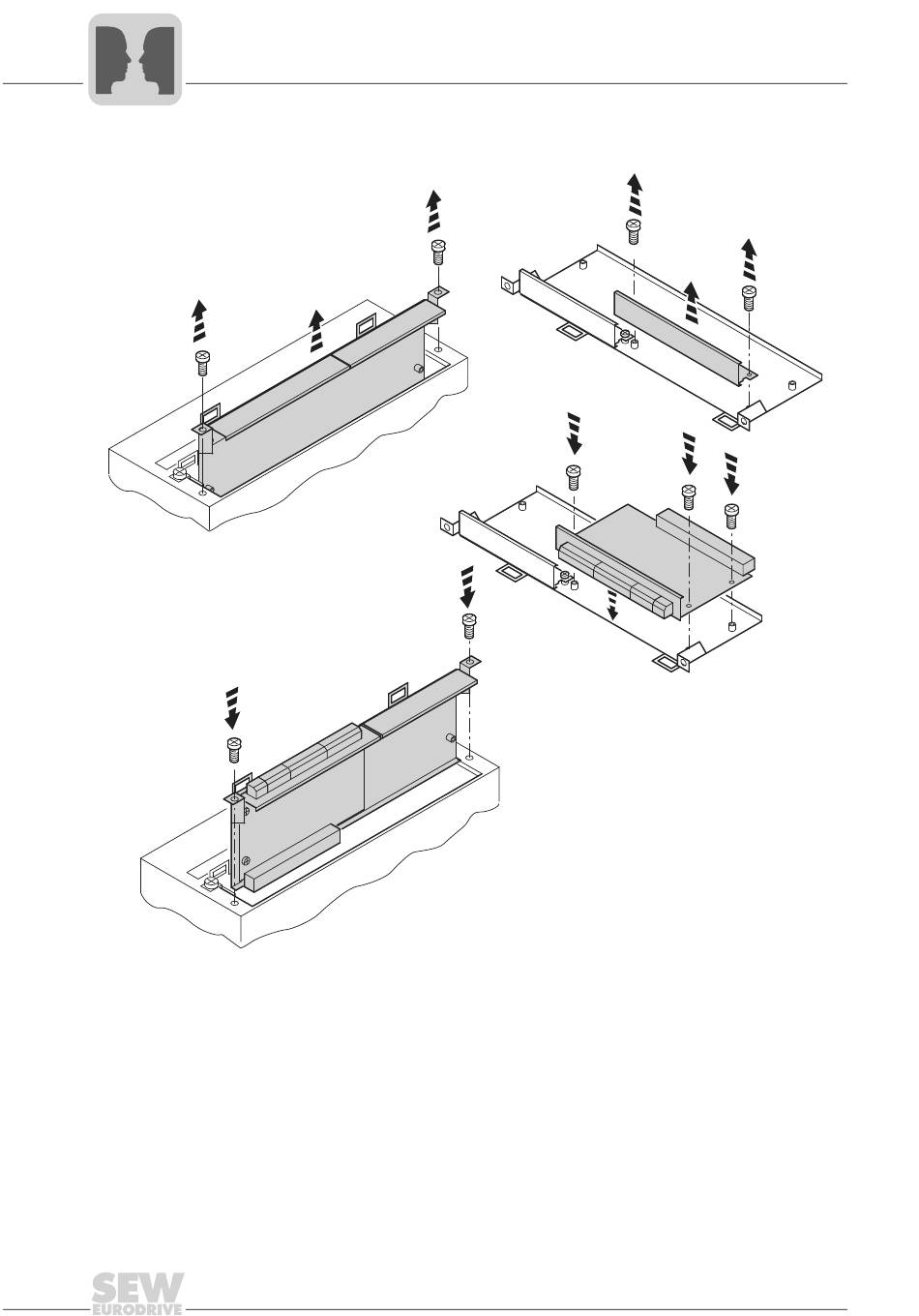

Basisprocedure bij de in- en uitbouw van een optiekaart (MDX61B, BG 1 – 6)
1.
70
4.
1. Draai de beide bevestigingsboutjes van de optiekaarthouder los. Trek de optiekaart-
houder gelijkmatig (niet kantelen!) uit de insteekplaats.
2. Draai de twee bevestigingsboutjes van het zwarte afdekplaatje op de kaartdrager
los. Verwijder het zwarte afdekplaatje.
3. Plaats de optiekaart op de optiekaarthouder door de drie bevestigingsboutjes pre-
cies in de daarvoor bestemde boringen te schroeven.
4. Plaats de optiekaarthouder met de gemonteerde optiekaart weer in de insteekplaats
door lichte druk uit te oefenen. Schroef de optiekaarthouder weer vast met de beide
bevestigingsboutjes.
5. Ga bij het demonteren van de optiekaart in omgekeerde volgorde te werk.
Handboek – MOVIDRIVE
1.
3.
4.
®
MDX60B/61B Communicatie en veldbusapparaatprofiel
®
B
®
MDX61B
2.
2.
3.
3.
60039AXX
