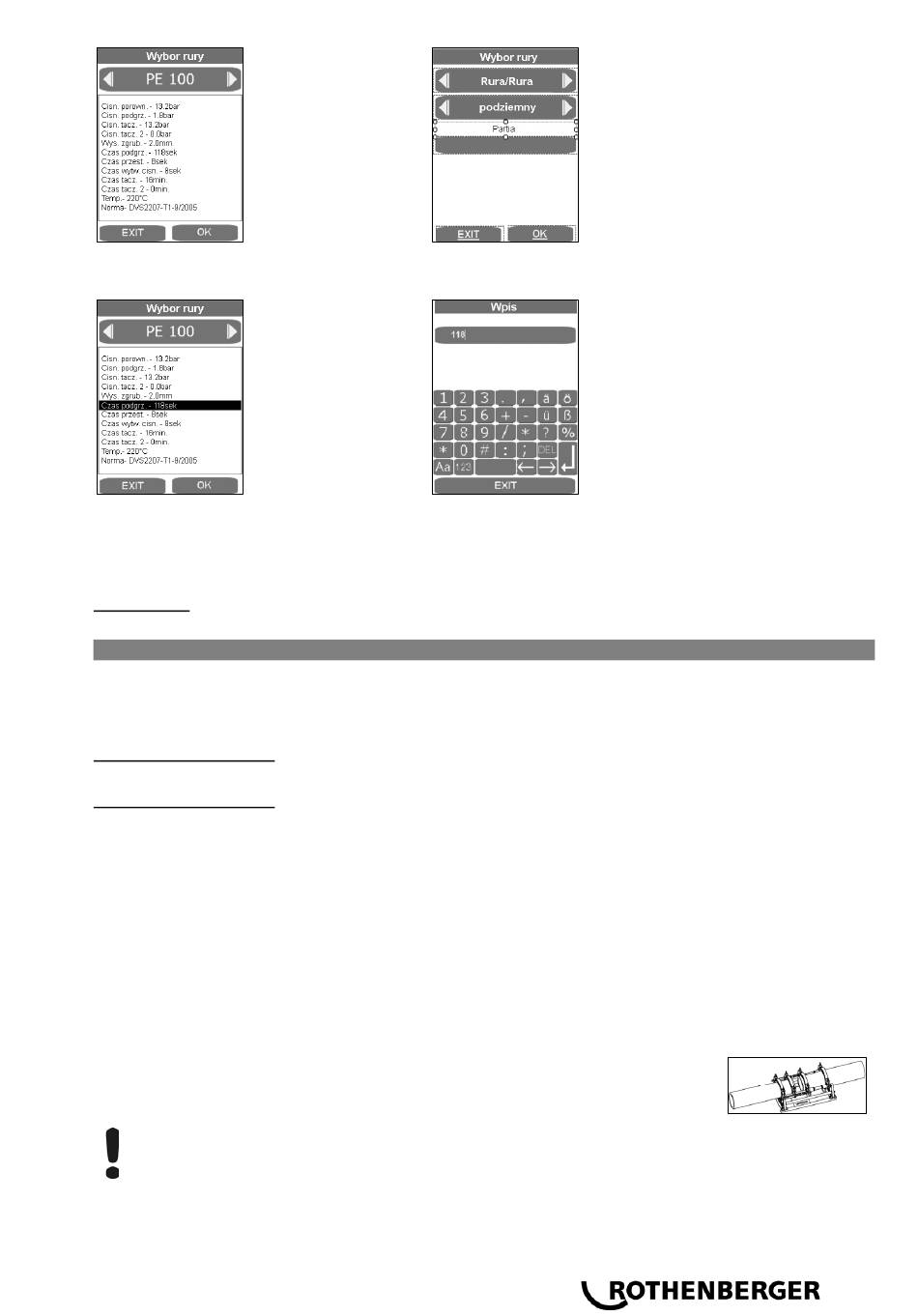

W tym końcowym przeglądzie parametrów rury dane rury są wyświetlane zgodnie z wytycznymi
DVS. Po naciśnięciu OK wyświetli się okno elementów do zgrzewania i sposobu ułożenia.
Odbiegające od normy zmiany, naciskając odpowiednie pola wprowadzania, można zaakcepto-
wać i zapisać przy pomocy ENTER. Wtedy zmieni się opis w punkcie norma (Norm), które
można później wprowadzić w polu komentarza przed wydrukowaniem protokołu na komputerze.
Po potwierdzeniu danych rury przy pomocy OK i ich zapisaniu wyświetli się menu główne.
P500-630B: Do wyciągania frezu i elementu grzewczego należy używać urządzenia wydźwi-
gowego 53410 (P500B) lub 53323 (P630B) lub odpowiedniego narzędzia.
3.2.2
Przygotowania do przeprowadzenia zgrzewania
W przypadku rur, które są mniejsze niż maksymalna średnica zgrzewania maszyny należy,
przy pomocy znajdujących się w osprzęcie śrub z łbem okrągłym o gnieździe sześci-
okątnym, zamontować następujące wkładki redukcyjne średnicy rur obrabianych.
ROWELD P250-355B: składa się z 6 półkolistych segmentów o szerokiej powierzchni mocującej
i z 2 o wąskiej powierzchni mocującej.
ROWELD P500-630B: składa się (do średnicy 450 mm) z 6 półkolistych segmentów o szerokiej
powierzchni mocującej i z 2 o wąskiej powierzchni mocującej oraz (od średnicy 500 mm) z 8
półkolistych segmentów o szerokiej powierzchni mocującej.
Należy przy tym zwrócić uwagę na to, że ww. półkoliste segmenty z wąską powierzchnią
mocującą należy wsadzić do obu dolnych, zewnętrznych podstawowych elementów
mocujących. Te segmenty należy wsadzić do obu lewych podstawowych elementów
mocujących tylko w przypadku obróbki połączeń pomiędzy rurą a łukiem rurowym.
Przeznaczone do zgrzewania rury ze sztucznego tworzywa bądź kształtki (przy dłuższych
rurach <2,5m należy używać kozłów na kołach) włożyć do urządzenia mocującego i
dociągnąć nakrętki z mosiądzu znajdujące się na górnych narzędziach mocujących.
Nierówności na rurach można wyrównać poprzez dociąganie bądź poluzowanie mosiężnych
nakrętek.
W przypadku połączeń pomiędzy rurą a łukiem rurowym wkładki
redukcyjne należy włożyć w oba lewe elementy mocujące (stan po
dostawie).
Uwaga: Wkładek redukcyjnych nie wolno pod żadnym pozorem montować ukośnie!
W każdym razie rury będą przytrzymywane przez dwa elementy mocujące.
POLSKI
249
