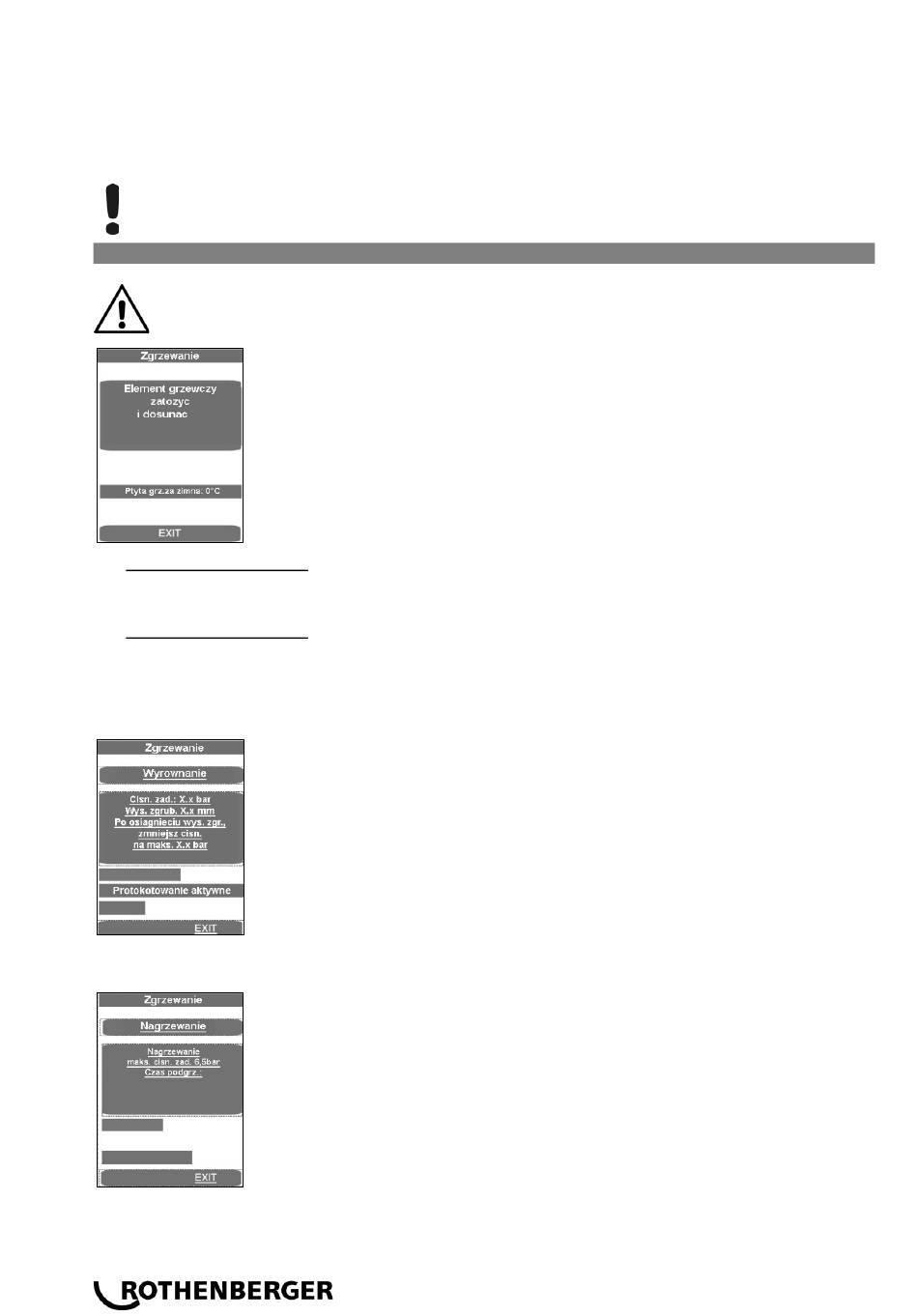

Jeżeli tak nie jest, to należy powtórzyć proces frezowania. Przesunięcie osiowe pomiędzy
częściami obrabianymi nie może być większe niż 10% grubości ściany (według DVS) a mak-
symalna szczelina pomiędzy płaskimi powierzchniami nie większa niż:
Ø ≤ 355mm = 0,5mm, Ø 400...< 630mm = 1,0mm, Ø 630...< 800mm = 1,3mm.
Przy pomocy czystych narzędzi (np. pędzla) należy usunąć wióry znajdujące się ewentualnie w
rurze.
Uwaga! Wyfrezowane i przygotowane do zgrzewania powierzchnie nie mogą być w żaden
sposób zabrudzone i nie wolno ich dotykać rękami!
3.2.3
Proces zgrzewania
Niebezpieczeństwo zmiażdżenia! Przy zsuwaniu się narzędzi mocujących i rur należy
zachować z zasady bezpieczny odstęp od maszyny. Nigdy nie wchodzić w obręb
działania maszyny!
Element grzewczy SA: Wstawić element grzejny pomiędzy oba obrabiane elementy
w maszynie głównej i uważać, aby powierzchnie przylegania elementu grzejnego znajdo-
wały się w nacięciach mechanizmu spustowego.
Element grzewczy VA: Umieścić element grzejny na obu elementach ustalających w mas-
zynie głównej i umieścić płytkę grzejną pomiędzy rurami.
Zsunąć maszynę, naciskając na pole tekstowe. Ciśnienie wyrównawcze zostanie automaty-
cznie ustawione i utrzymane.
Teraz wszystkie parametry zgrzewania zostaną zapisane, a rejestracja uruchomiona.
Niezwłocznie po uzyskaniu żądanej wysokości zgrubienia równomiernie wokół całego obwodu
obu rur ciśnienie zostanie automatycznie zwolnione, a proces nadgrzewania rozpocznie się.
Ciśnienie ustawić w taki sposób, aby zagwarantować równomierne przyleganie obrabianych
elementów do elementu grzejnego prawie bez docisku.
Krótko przed zakończeniem czasu rozgrzewania włączy się sygnał dźwiękowy.
252
Okno przedstawia temperaturę elementu (płytki) grzejnego.
Gdy temperatura jest za niska, wskaźnik paskowy jest wyświetlany
na niebiesko, gdy temperatura jest za wysoka, na czerwono, a gdy
temperatura jest w żądanym zakresie, na zielono.
Maszynę można przesunąć jedynie w zielony obszar zadany.
Górny pasek postępu wyświetla, czy ciśnienie znajduje się w
poprawnym zakresie (zielony), w dopuszczalnym zakresie tolerancji
(żółty), czy poza zakresem tolerancji (czerwony). Rzeczywiste ciśni-
enie jest pokazane na wskaźniku (2).
POLSKI
