Убедиться, что детали хорошо закреплены в зажимных элементах, и что свариваемые
поверхности являются плоскими, параллельными и совпадают по осям.
Если это не так, необходимо повторить процесс фрезерования. Осевое смещение между
концами заготовок не должно (согласно DVS) превышать 10 % от толщины стенки, а зазор
между торцевыми поверхностями не должен быть больше:
Ø ≤ 355 мм = 0,5мм, Ø 400...< 630мм = 1,0мм, Ø 630...< 800мм = 1,3мм.
Если внутрь трубы попали стружки, удалить их чистым инструментом (например, кистью).
Важно помнить! К обработанным фрезой, подготовленным к сварке поверхностям
запрещается прикасаться руками, и на них не должно быть никаких загрязнений!
Процесс сварки
3.2.3
Опасность защемления! При сведении зажимных инструментов и труб
необходимо соблюдать безопасное расстояние до машины. Запрещается стоять
внутри машины!
Нагревательный элемент SA: Установить нагревательный элемент между деталями
в базовой машине и следить, чтобы опоры нагревательной пластины находились
в пазах вытягивающего устройства.
Нагревательный элемент VA: Установить нагревательный элемент на оба зажимных
устройства базовой машины и вставить нагревательную пластину между трубами.
Свести машину нажатием текстового поля, давление компенсации устанавливается
автоматически и удерживается.
Все параметры сварки сохранены, протоколирование активировано.
Как только на концах обеих труб достигнута равномерная высота обода по всей
окружности, давление автоматически сбрасывается и начинается процесс нагревания..
396
При помощи клавиш со стрелками программа возвращается
к «Измерение давления вынужденного потока»
При помощи клавиш со стрелками программа возвращается
к «Установить фрезерный агрегат»
При помощи EXIT программа без сохранения возвращается
в главное меню

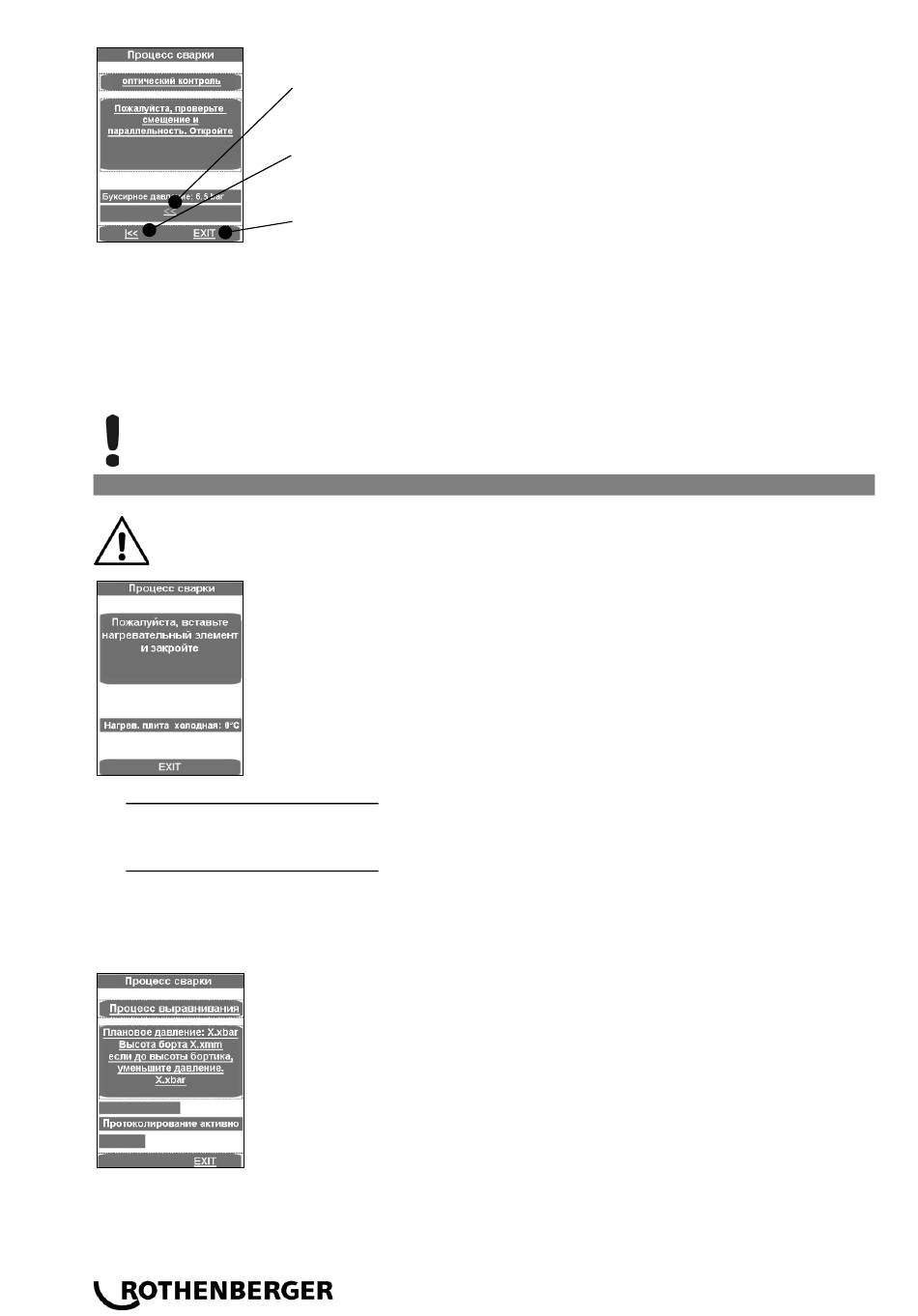

В шаблоне отображается температура нагревательной пластины.
При недостаточной температуре появляется синяя полоса
индикатора, при слишком высокой – красная, при нормальной –
зеленая.
Возможна подача машины только в зеленом диапазоне.
Верхний индикатор выполнения показывает, находится ли
давление в правильной области (зеленой), допустимой (желтой)
или недопустимой (красной). Фактическое давление отображается
на индикаторе (2).
PУCCKИЙ
