Pol.
Opis
1
M6 matica
2
Vijak M4
3
Vijak M3
4
Vijak Ø3
POZOR
Operateru je zabranjeno održavanje i/ili zatezanje vijaka i vijaka rezerviranih za tehničara za
mehaničko održavanje ili tehničara za održavanje električne energije.
7.1.2 PODMAZIVANJE LANCA

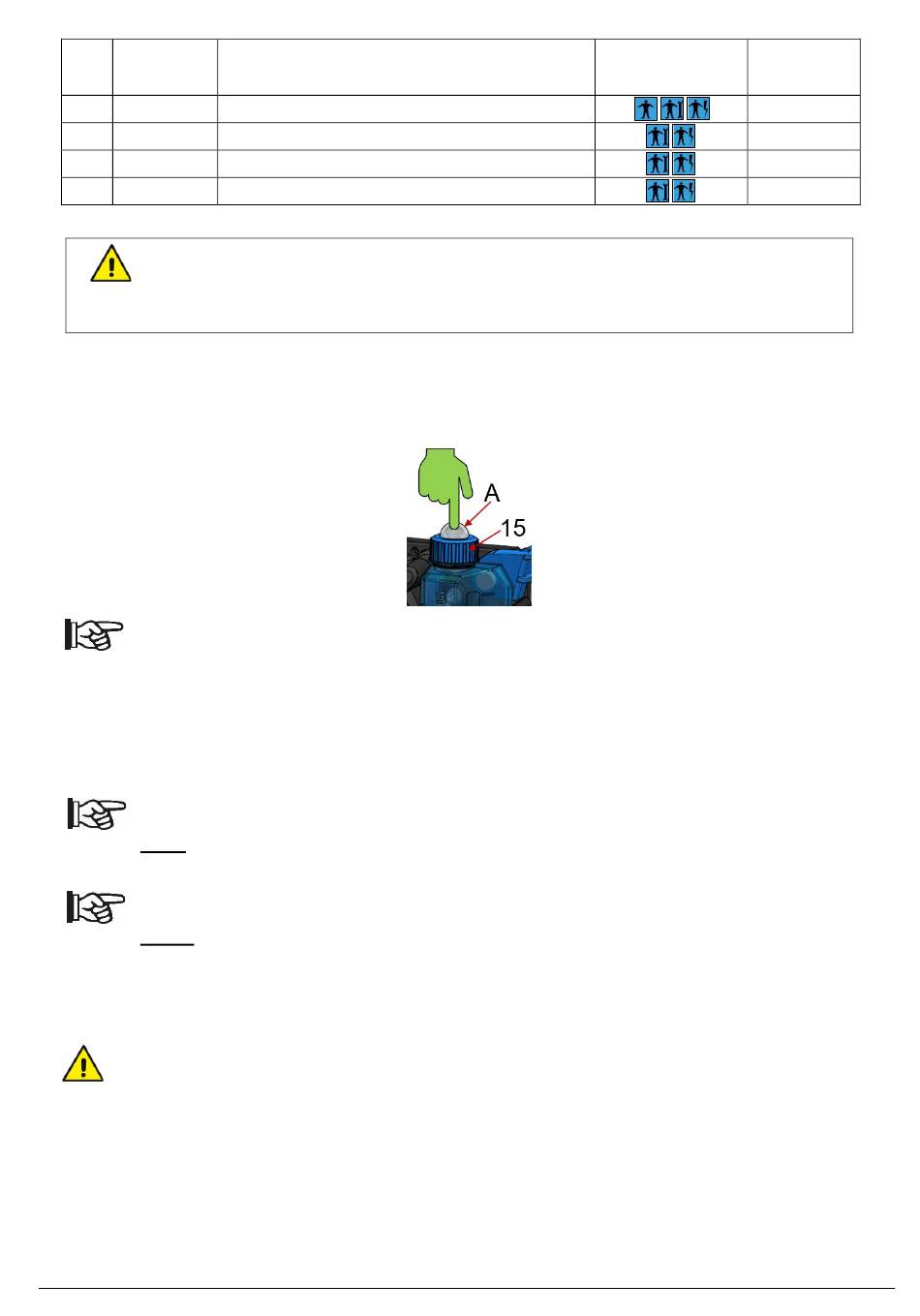

Ulje se ispušta na lanac (1) uzastopnim pritiskom na pumpu (A) koja se nalazi na čepu (15) spremnika. Za
punjenje spremnika pogledajte paragraf 5.2.3.
VAŽNO
Pazite da tijekom uporabe na lancu uvijek ima puno ulja.
Uvijek provjerite razinu ulja u spremniku i po potrebi dolijte.
Ako se lanac pokreće bez ulja, brzo će se potrošiti lanac i poluga, a vijek trajanja alata će se skratiti.
7.1.3 ZAMJENA LANCA I/ILI REZNE POLUGE
VAŽNO
Zamijenite lanac kada je, nakon nekoliko oštrenja, duljina zuba dosegla 3-4 milimetra ili kada karike lanca imaju
pukotine ili su prekomjerno istrošene.
VAŽNO
Zamijenite polugu kada:
➢ dubina utora postane niža od visine vučnih karika (koje nikada ne smiju dodirnuti dno);
➢ unutarnja stijenka utora postane istrošena do te mjere da se lanac naginje ustranu;
➢ postanu vidljivi znakovi trošenja, deformacije ili oštećenja.
➢ Kako bi se izbjeglo asimetrično trošenje poluge, poželjno ju je povremeno preokrenuti u odnosu na lanac.
POZOR
Prije zamjene lanca i/ili vodilice, isključite alat tipkom ON/OFF (9) i izvadite bateriju (18) pritiskom na jezičke (19).
Vidi odjeljak 6.2.3
Izvršite slijedom ove operacije:
1) Postavite alat na ravnu površinu i potpuno odvrnite maticu (3) koristeći isporučeni ključ, zatim uklonite
prednji poklopac (5).
2) Uklonite šipku (2) i lanac (1) koji treba zamijeniti. Kako biste olakšali uklanjanje, olabavite lanac okretanjem
vijka za podešavanje (4) suprotno od kazaljke na satu.
3) Uzmite novi lanac i umetnite pogonske karike u utor oko vodilice počevši od vrha. Strelice na spojnim karikama
trebaju pokazivati prema vrhu s vrha trake. Pazite da slijedite pravilan smjer rezanja lanca.
0310.0353_04
Funkcija
Zaključava zaštitni poklopac kartera
Zaključava poklopac na mehaničkom tijelu
Zaključava poklopac na mehaničkom tijelu
Zaključava poklopce i spremnik
OSPOSOBLJENO
442
Zatezanje
zakretnog
OSOBLJE
momenta
10 Nm
3 Nm
1,5 Nm
1,5 Nm
