Bijlage A
A.1
Ex py-veiligheidsvoorziening
A.1.1
Overzicht

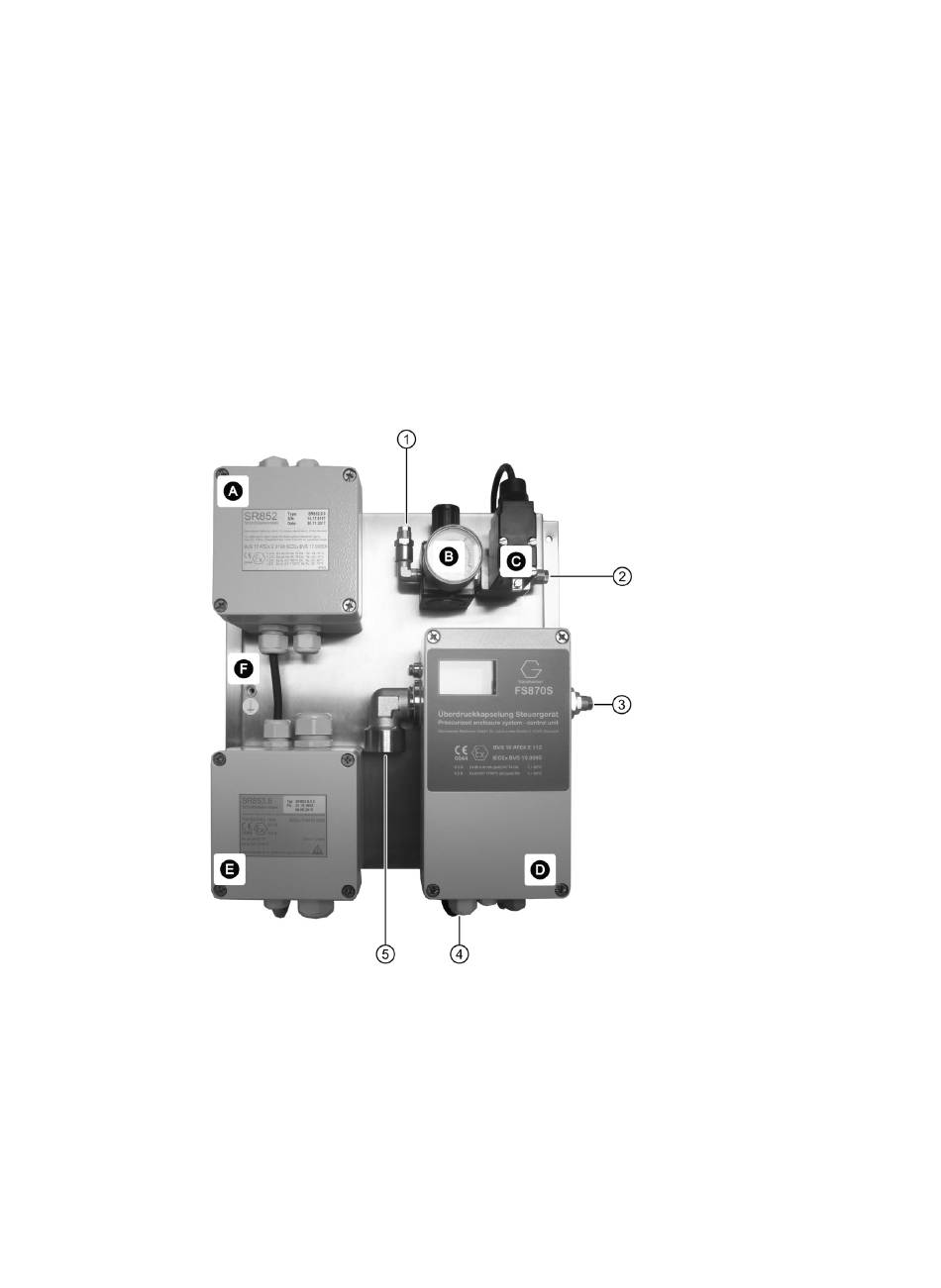

Voorbeeld van een Ex p-veiligheidsvoorziening
A
Ex-interfacerelais SR852
B
Drukregelaar voor spoelgas met manometer
C
Proportionele klep
①
Spoelgasaansluiting 2,5 ... 5 bar (rel.)
②
Aansluiting naar de Ex p-behuizing (SIPROCESS GA700); leidingdiameter 8 mm, max. lengte 10 m
③
Aansluiting van de Ex p-behuizing (SIPROCESS GA700); leidingdiameter 8 mm, max. lengte 10 m
④
Aansluiting netkabel; zekering 16 A
⑤
Opening luchtafvoer eventueel aansluiting van een 1"-leiding, max. lengte 20 m
Afbeelding A-1
Apparaten in explosiebeveiligde uitvoering
Beknopte bedieningshandleiding, 05/2018, A5E35134270-03
Ex p-veiligheidsvoorziening, Gönnheimer Elektronik GmbH
D
Ex p-besturing F870S
E
Ex-vermogensrelais SR853
F
Aardingsaansluiting
A
103
