2. Voorbereide kabelwartel aan het apparaat bevestigen:
⑥
⑦

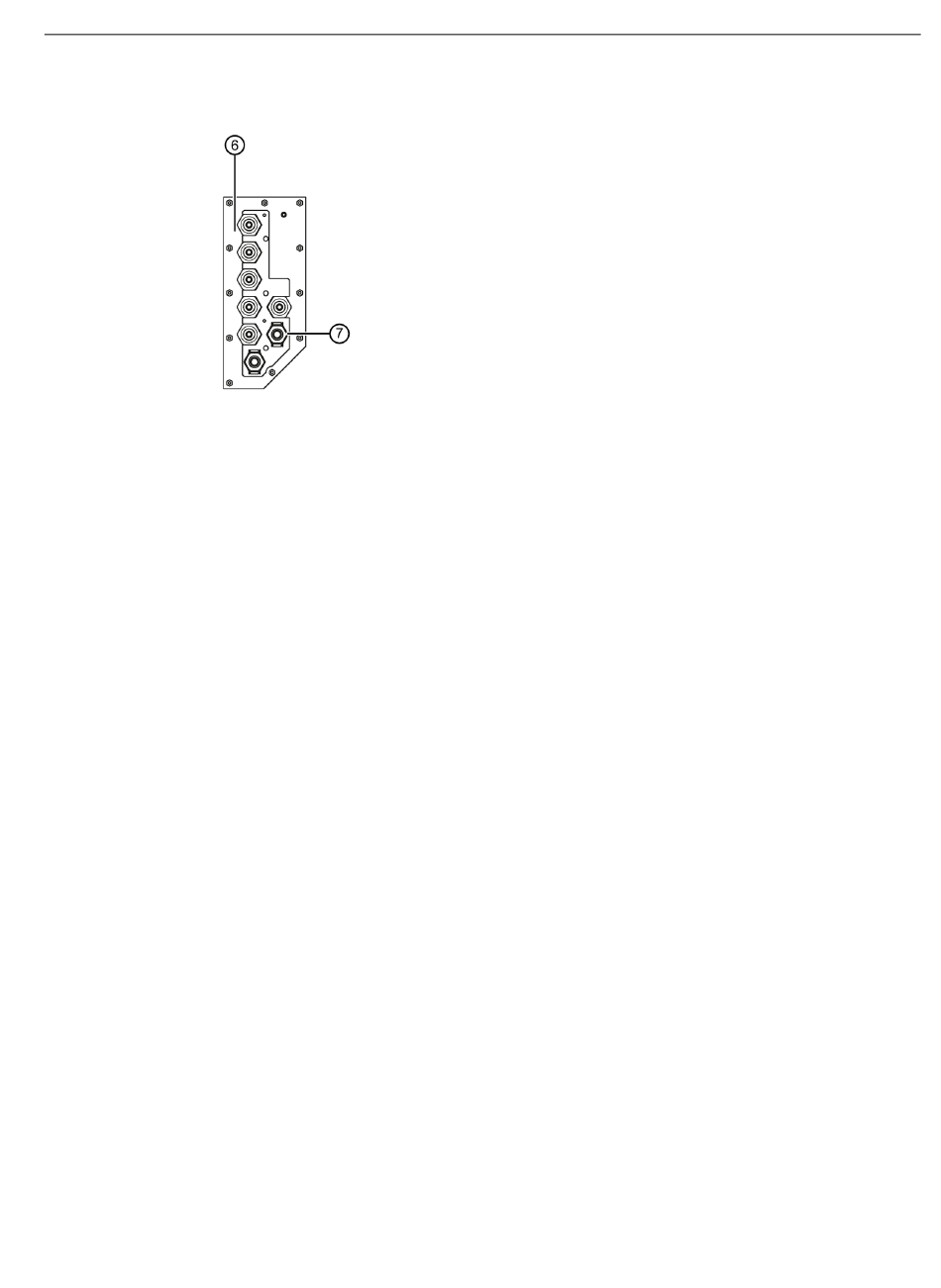

Afbeelding 5-9
– Bevestig de Ethernet-kabel in de kabelwartel
Ethernet-kabel aansluiten
1. Strip het vrije kabeluiteinde.
2. Confectioneer de gestripte aders in een fastconnect-stekker.
3. Steek de Ethernet-stekker in de service-interface van de verwerkingsmodule. De positie
van de interface moet op gevoel worden gevonden.
Apparaten in explosiebeveiligde uitvoering
Beknopte bedieningshandleiding, 05/2018, A5E35134270-03
Plaat met kabelwartels
Positie kabelwartel Ethernet-kabel (onderzijde apparaat)
Ethernet-kabel: Positie van de kabelwartel
5.2 Elektrische aansluitingen
⑦
⑥
aan de plaat
.
Aansluiten
51
