Aansluiten
5.1 Gasaansluitingen
Wandapparaat met sterk verwarmde analysemodule

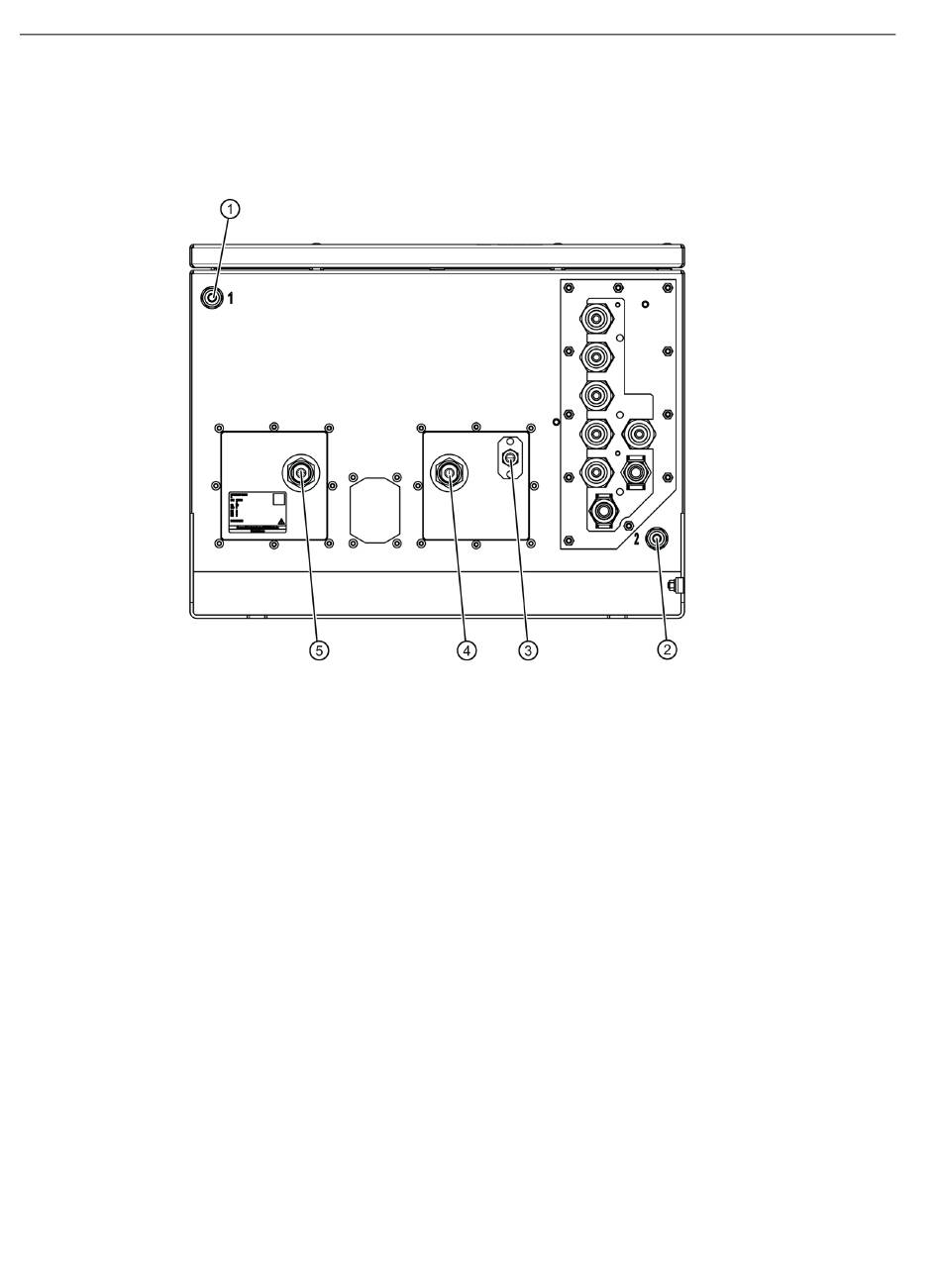

De volgende afbeelding toont exemplarisch de onderzijde van het wandapparaat met
gasaansluitingen van een sterk verwarmde OXYMAT 7.
①
②
③
④
⑤
Afbeelding 5-3
36
Spoelgasingang
Spoelgasuitgang
Referentiegasingang
Meetgasuitgang
Meetgasingang
Wandapparaat: Gasaansluitingen aan het voorbeeld van de sterk verwarmde
OXYMAT 7, onderzijde apparaat
Apparaten in explosiebeveiligde uitvoering
