Aansluiten
5.2 Elektrische aansluitingen
5.2.5.3
Stroomvoorziening aansluiten
Opmerking
Vastzetten van de koude-apparaatstekker
Het apparaat wordt geleverd met een koude-apparaatstekker en een bevestigingshoek. De
boven de koude-apparaatstekker geschroefde bevestigingshoek beschermt de koude-
apparaatstekker tegen onverhoeds lostrekken.
Overzicht
①
②
③

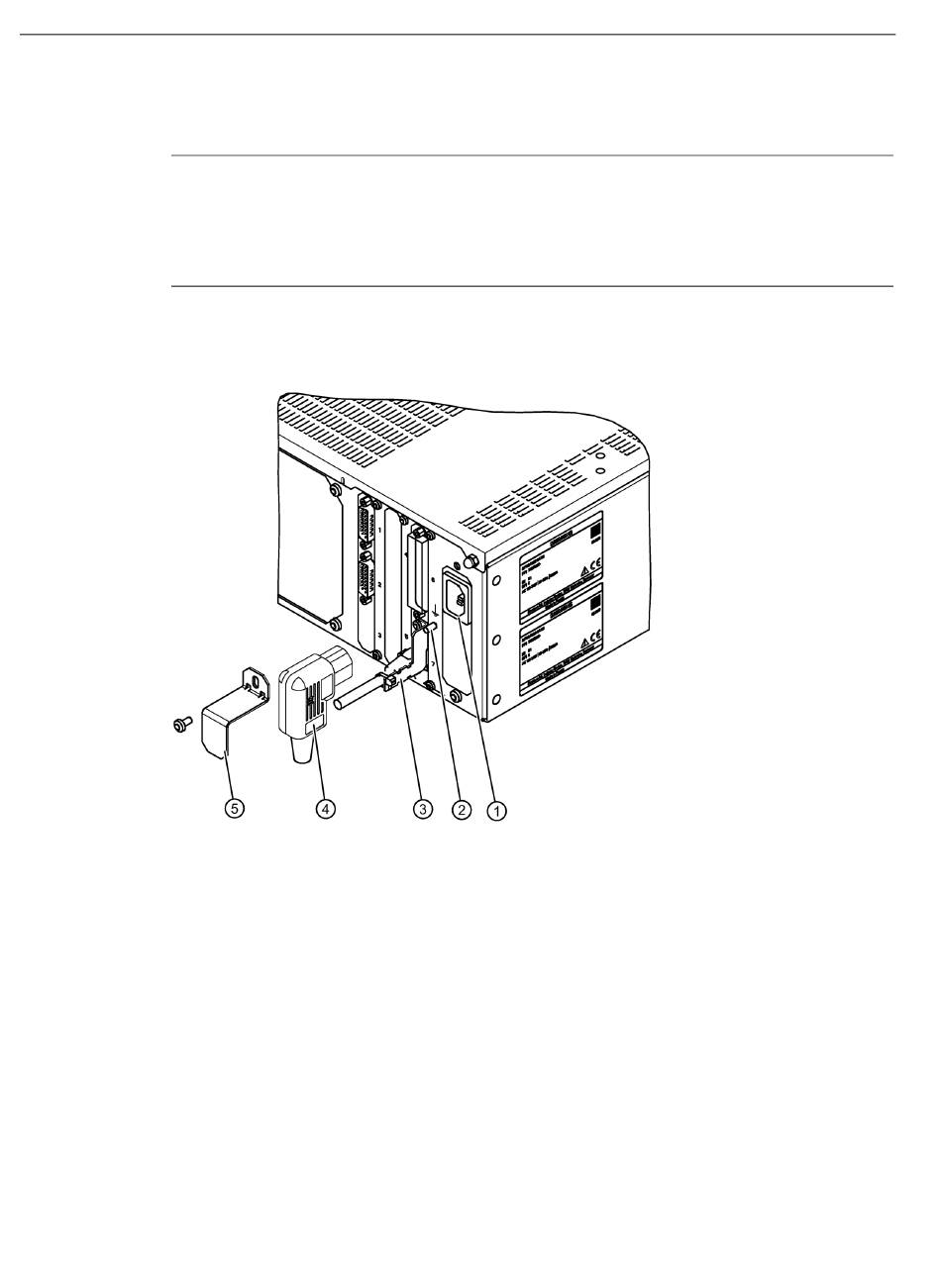

Afbeelding 5-6
Werkwijze
1. Sluit de aders van de aansluitkabel op de koude-apparaatstekker
correcte net- of randaarde-aansluiting!
Bevestig de schroeven in de koude-apparaatstekker met een draaimoment van:
– 0,5 Nm bij de aansluitklemmen
– 0,3 Nm bij de kabelklemmen (trekontlasting) en aan de stekkerbehuizing.
2. Sluit de koude-apparaatstekker
46
Voedingseenheid
Potentiaalvereffening
Ethernet-trekontlasting
Achterwand van het inschuifapparaat, stroomvoorziening aansluiten
④
Koude-apparaatstekker
⑤
Bevestigingshoek voor koude-apparaatstekker
④
op de voedingseenheid
Beknopte bedieningshandleiding, 05/2018, A5E35134270-03
④
aan. Let op een
①
aan.
Apparaten in explosiebeveiligde uitvoering
