Installeren
4.4 Inschuifapparaat
Opmerking
Installeren in schakelkasten
• Zorg bij het installeren in schakelkasten voor voldoende ventilatie tussen de apparaten.
• Zorg ervoor dat de in de technische gegevens aangegeven, toegestane
omgevingstemperatuur niet overschreden wordt.
4.4.2
Inschuifapparaat installeren

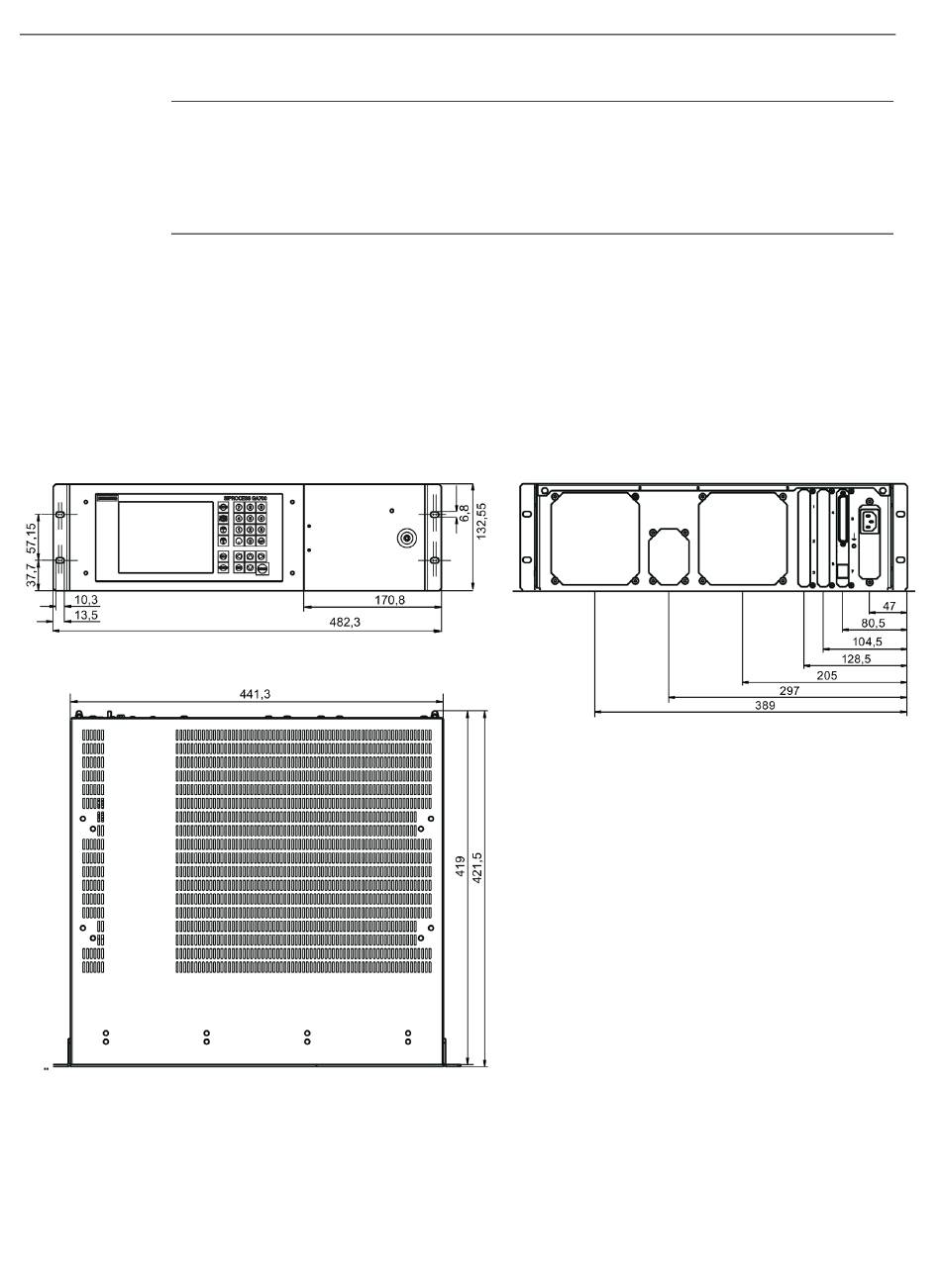

Maattekening
De volgende afbeelding toont de afmetingen van het inschuifapparaat en de afstand van de
bevestigingsboorgaten aan de bevestigingshoeken. De afmetingen zijn in mm aangegeven.
Afbeelding 4-1
Maattekening
