5.2.6.2
Signaalkabels aansluiten
Overzicht
①
②
③
④

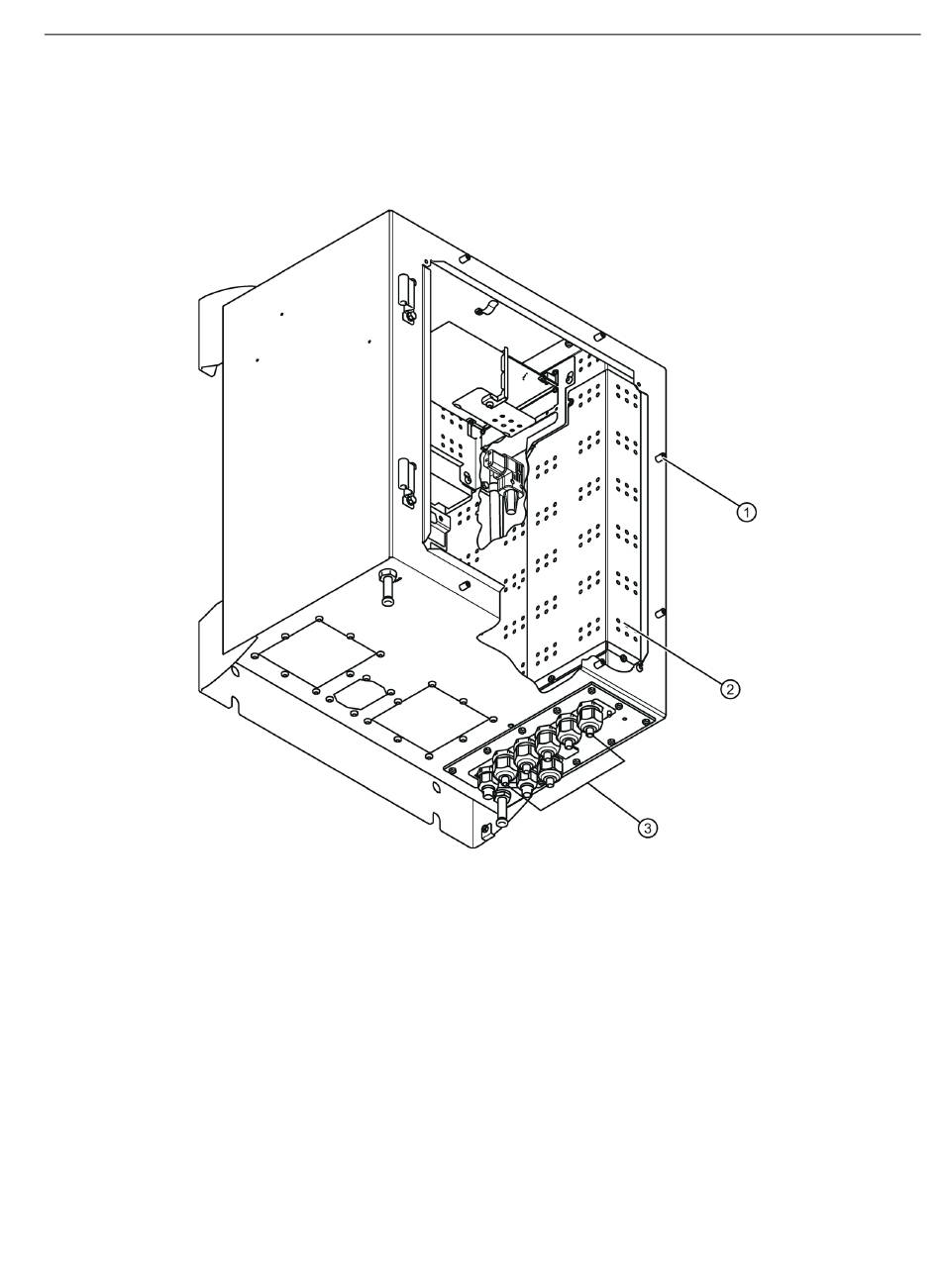

Afbeelding 5-7
Werkwijze
1. Draai de zes schroeven
2. Verwijder de afschermplaat
los.
3. Strip het uiteinde van de signaalkabel over een lengte van ca. 1 cm.
Apparaten in explosiebeveiligde uitvoering
Beknopte bedieningshandleiding, 05/2018, A5E35134270-03
Bouten deur
Afschermplaat
Kabelwartels voor signaalkabels (7 stuks)
Kabelwartel netadapter
Wandapparaat, signaalkabels aansluiten
①
los en open de deur van het wandapparaat.
②
aan de rechter zijwand. Hiervoor draait u de schroeven
Aansluiten
5.2 Elektrische aansluitingen
49
