5.1.5
Plaatsing van de gasaansluitingen in het wandapparaat
5.1.5.1
Overzicht
Wandapparaat in standaarduitvoering
Bij het wandapparaat bevinden de gasaansluitingen zich aan de onderzijde van het
apparaat.

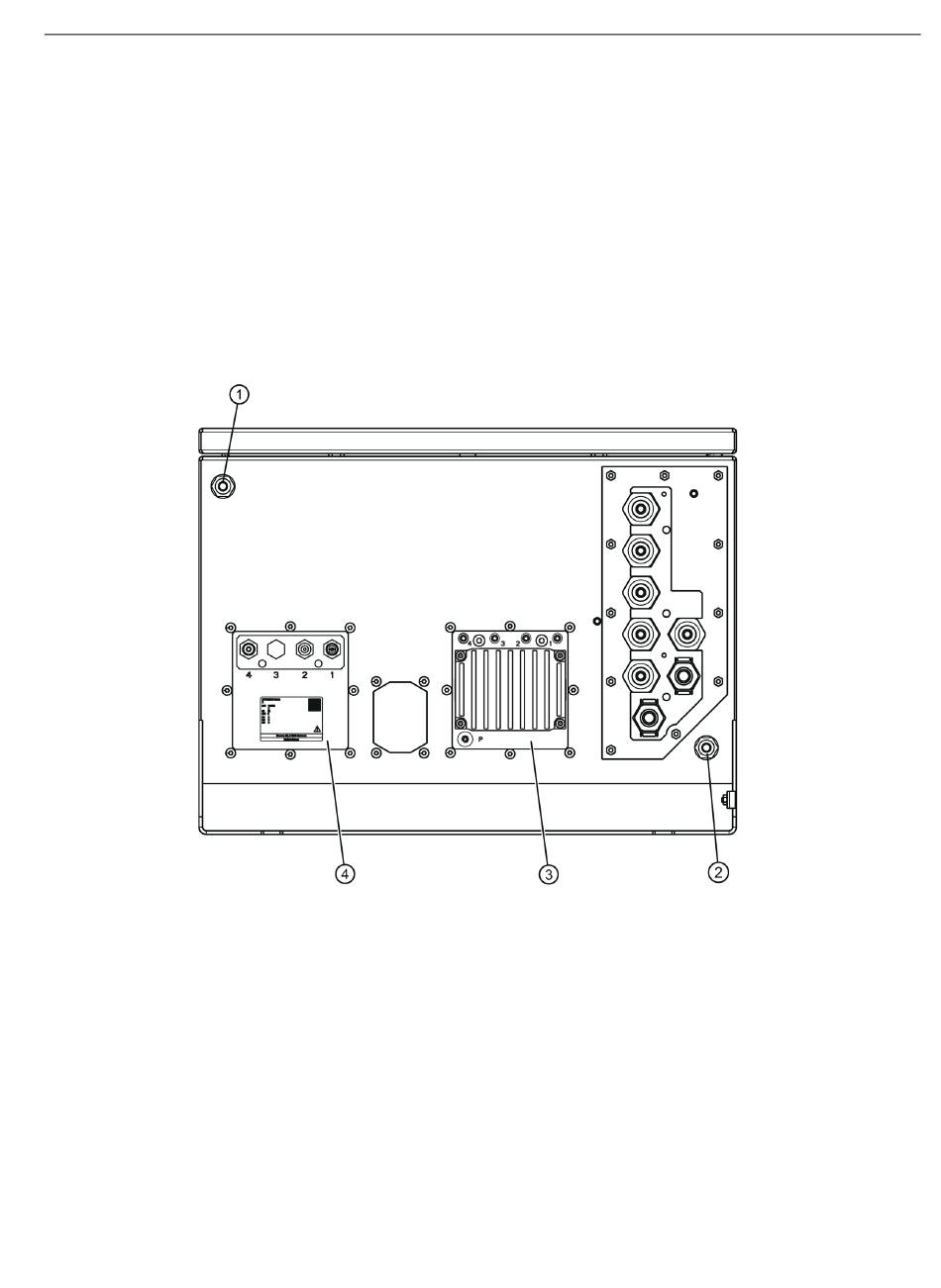

De volgende afbeelding toont exemplarisch de onderzijde van het wandapparaat met
gasaansluitingen van een OXYMAT 7 en een ULTRAMAT 7.
①
②
③
④
Afbeelding 5-2
Apparaten in explosiebeveiligde uitvoering
Beknopte bedieningshandleiding, 05/2018, A5E35134270-03
Spoelgasingang
Spoelgasuitgang
Inbouwlocatie analysemodule 2: ULTRAMAT 7
Gasaansluitingen:
Inbouwlocatie analysemodule 1: OXYMAT 7
Gasaansluitingen:
Wandapparaat: Gasaansluitingen aan het voorbeeld combinatiebedrijf OXYMAT 7 /
ULTRAMAT 7, onderzijde apparaat
1
Meetgasingang
2
Meetgasuitgang
P
Atmosferische druksensor
1
Meetgasingang
2
Meetgasuitgang
5.1 Gasaansluitingen
3
Referentiegasuitgang
4
Referentiegasingang
3
niet bezet
4
Referentiegasingang
Aansluiten
35
