Aansluiten
5.1 Gasaansluitingen
5.1.4
Plaatsing van de gasaansluitingen in het inschuifapparaat
Bij het inschuifapparaat bevinden de gasaansluitingen zich aan de achterzijde van het
apparaat.

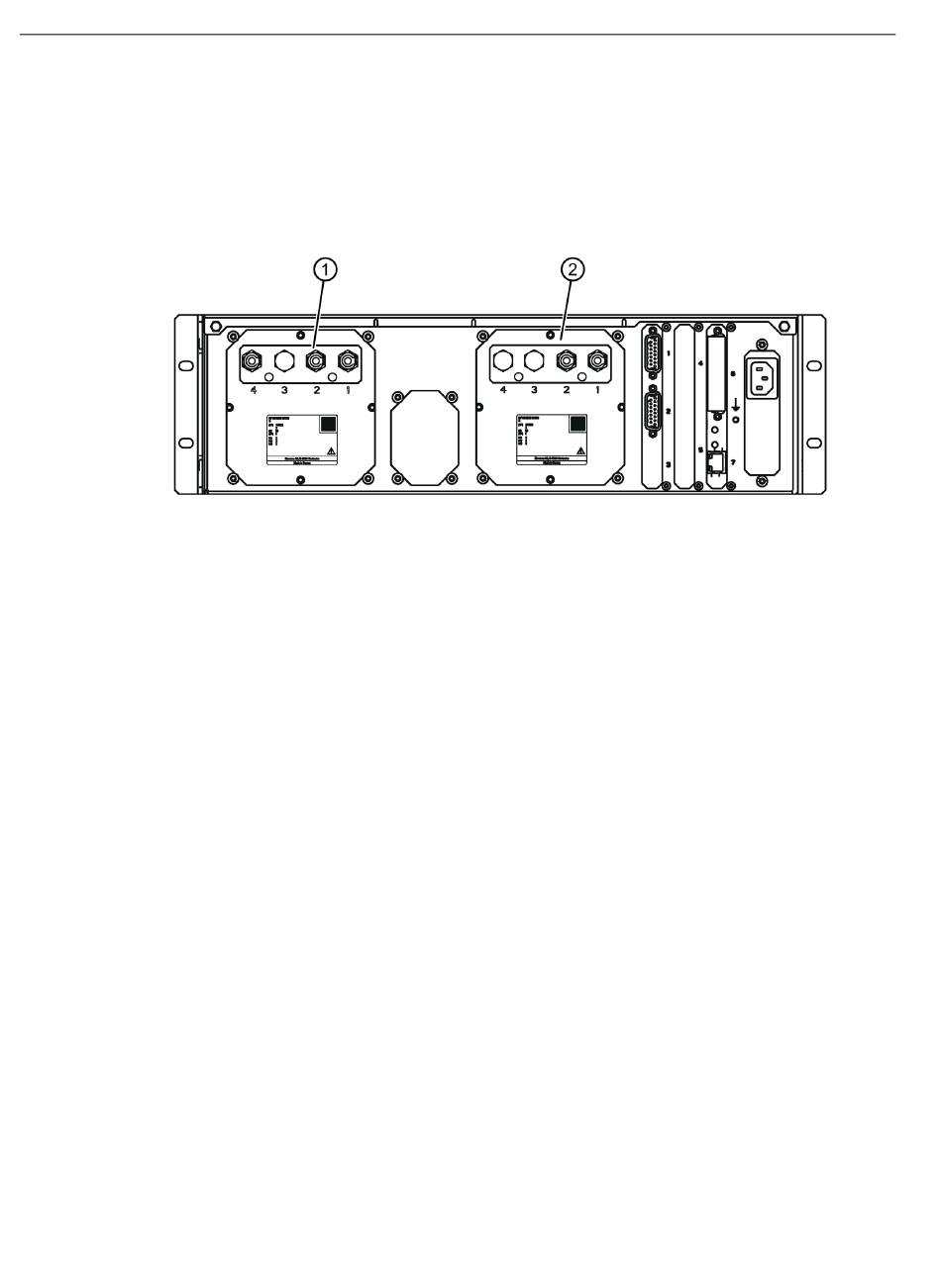

De volgende afbeelding toont exemplarisch de achterzijde van het inschuifapparaat met
gasaansluitingen van een OXYMAT 7 en een CALOMAT 7.
①
②
Afbeelding 5-1
34
Inbouwlocatie analysemodule 1: OXYMAT 7
Gasaansluitingen:
1
2
Inbouwlocatie analysemodule 2: CALOMAT 7
Gasaansluitingen:
1
2
Inschuifapparaat: Gasaansluitingen aan het voorbeeld combinatiebedrijf OXYMAT 7 /
CALOMAT 7, achterzijde apparaat
Meetgasingang
3
Meetgasuitgang
4
Meetgasingang
3
Meetgasuitgang
4
Beknopte bedieningshandleiding, 05/2018, A5E35134270-03
niet bezet
Referentiegasingang
niet bezet
niet bezet
