Bijlage A
A.1 Ex py-veiligheidsvoorziening
De montage- en bedrijfsrelevante informatie voor een Ex p-veiligheidsvoorziening bij het
wandapparaat vindt u in de bijbehorende documentatie van de fabrikant.
Het hieronder afgebeelde aansluitschema heeft bij wijze van voorbeeld betrekking op het
beschermingssysteem met inwendige overdruk 'F870S-HD' van de firma
Gönnheimer Elektronik GmbH:
Neem als u een veiligheidsvoorziening van andere fabrikanten gebruikt eventueel contact op
met uw SIEMENS-servicepartner.
A.1.2
Aansluitschema's

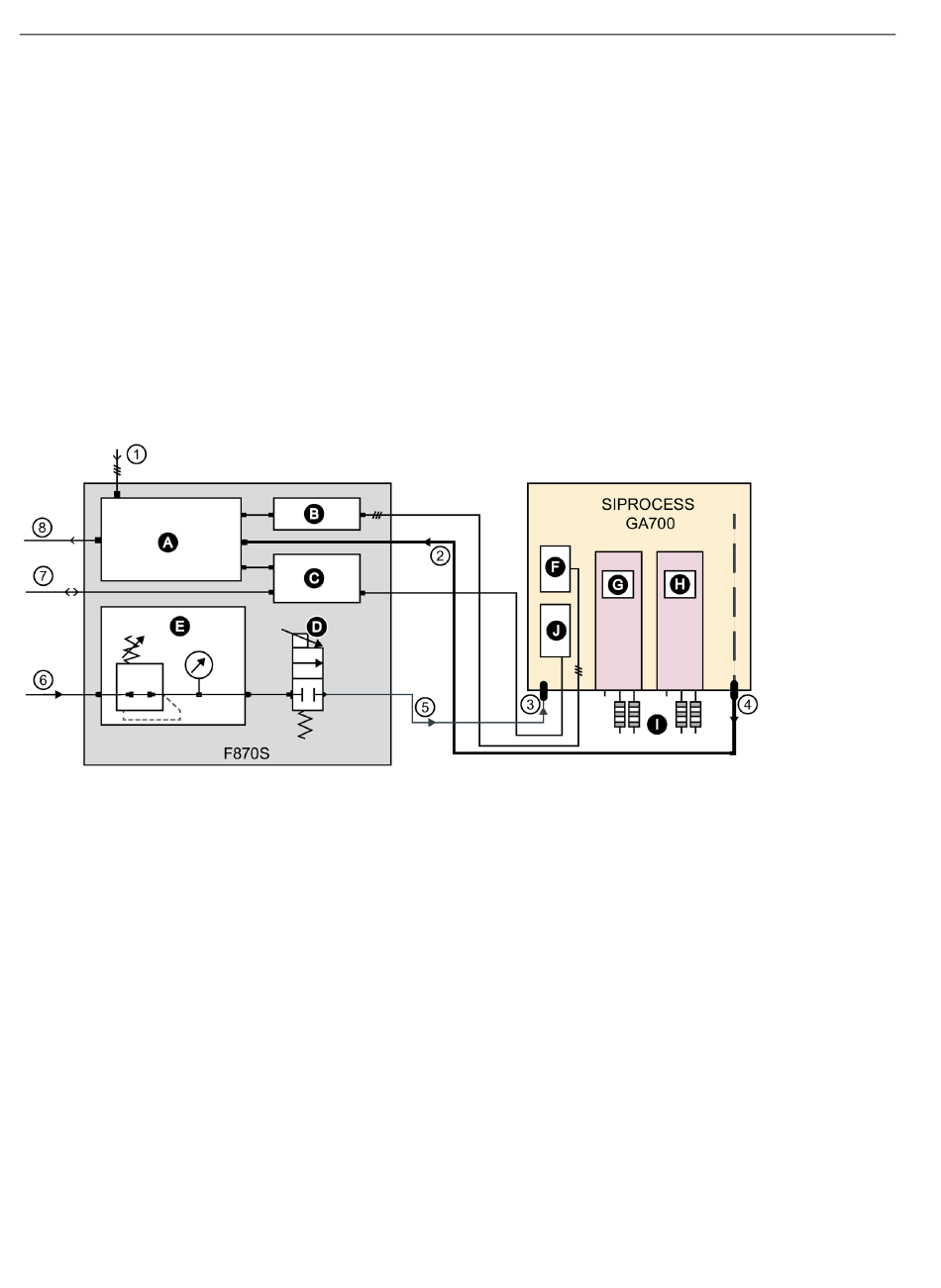

Pneumatische aansluitingen van de Ex p-besturing (voorbeeld)
A
Ex p-besturing F870S
B
Ex-vermogensrelais SR853
C
Ex-interfacerelais SR852, 16-polig
D
Proportionele klep
E
Drukregelaar voor spoelgas met
manometer
①
Netaansluiting; zekering 16 A
②
Spoelgasleiding naar de Ex p-besturing F870S; leidingdiameter 8 mm, max. lengte 10 m
③
Spoelgasingang
④
Spoelgasuitgang
⑤
Spoelgasleiding van de Ex p-besturing F870S; leidingdiameter 8 mm, max. lengte 10 m
⑥
Ingang spoelgas; voedingsdruk 2,5 ... 5 bar (rel.)
⑦
Aansluiting van en naar het Ex-interfacerelais SR852
⑧
Opening luchtafvoer eventueel aansluiting van een 1"-leiding, max. lengte 20 m
Afbeelding A-2
Gasloop van de Ex p-veiligheidsvoorziening, Gönnheimer Elektronik GmbH
104
F
Netaansluiting
G
Analysemodule 1 (AM1)
H
Analysemodule 2 (AM2)
I
Vlamdovers
J
Signaalkabelaansluiting
