Overzicht
①
②
③
④
⑤

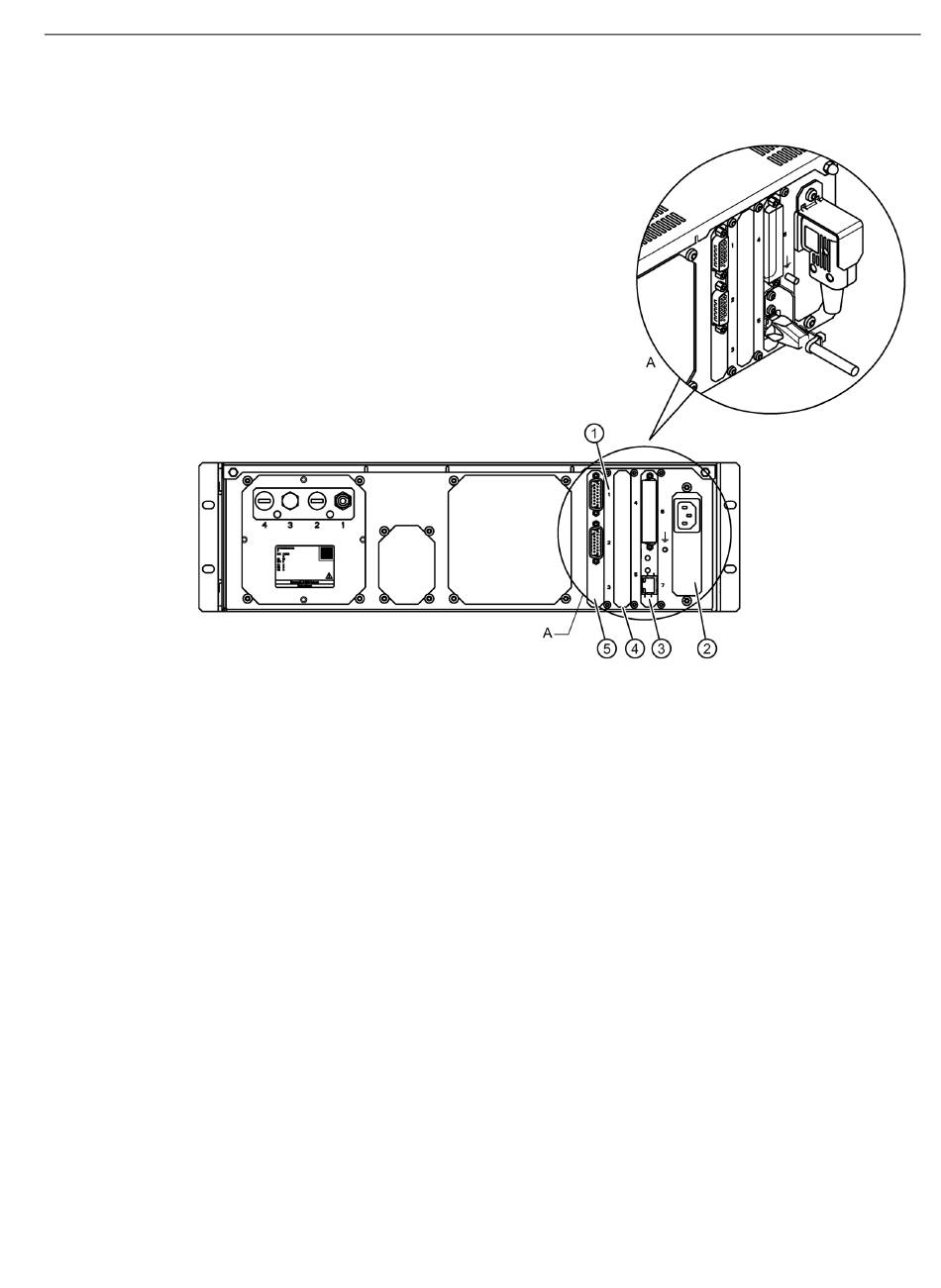

Afbeelding 5-5
Werkwijze
1. Steek de signaalkabels in de bijbehorende contrastekkers aan de achterzijde van het
apparaat volgens het aansluitschema.
2. Schroef de signaalkabels vast om te voorkomen dat ze uit het apparaat vallen.
3. Bevestig de Ethernet-kabel met een kabelbinder aan de meegeleverde Ethernet-
trekontlasting.
Apparaten in explosiebeveiligde uitvoering
Beknopte bedieningshandleiding, 05/2018, A5E35134270-03
Stekkernummers
Voedingseenheid: Koude-apparaatstekker met bevestigingshoek
Verwerkingsmodule, ethernet met vergrendeling en D-Dub 37-polig (vrouwelijk), digitale ingan-
gen en digitale uitgangen
Optionele module 1.1, D-Sub 25-polig (vrouwelijk), digitale ingangen en digitale uitgangen
of gesloten afdekking
Optionele module 2.1, D-Sub 15-polig (mannelijk), digitale uitgangen en analoge uitgangen
of optionele module 2.2, D-Sub 15-polig (vrouwelijk), digitale ingangen, analoge ingangen en
analoge uitgangen
Achterwand van het inschuifapparaat, signaalkabels aansluiten
Aansluiten
5.2 Elektrische aansluitingen
45
