9.11
Condenserend koelbedrijf met ventilatorconvecto-
ren
OPMERKING
Materiële schade door vocht!
Wanneer de condensatie-isolatie niet volledig is, kan het vocht naar aan-
grenzende materialen overslaan.
▶ Alle leidingen en aansluitingen tot en met de ventilatorconvector van
condensatie-isolatie voorzien.
▶ Gebruik voor het isoleren een materiaal dat geschikt is voor koelsy-
stemen met condensvorming.
▶ Condensafvoer op de afvoer aansluiten.
▶ Bij koelbedrijf onder het dauwpunt geen condensatiesensor gebrui-
ken.
▶ Bij koelbedrijf onder het dauwpunt geen kamertemperatuurgestuur-
de regelaar met geïntegreerde condensatiesensor gebruiken.
Wanneer uitsluitend ventilatorconvectoren met afvoer en geïsoleerde
leidingen worden gebruikt, mag de aanvoertemperatuur tot 7 °C worden
ingesteld.
De aanbevolen laagste aanvoertemperatuur is 10 °C bij een stabiel koel-
bedrijf, waarbij de vorstbeveiliging bij 5 °C wordt geactiveerd.
9.12
Monteer de condensatiesensor
OPMERKING
Materiële schade door vocht!
Koelbedrijf onder het dauwpunt veroorzaakt neerslag van vocht op aan-
grenzende materialen (vloer).
▶ Vloerverwarmingen niet voor het koelbedrijf onder het dauwpunt ge-
bruiken.
▶ Aanvoertemperatuur correct instellen.
Condensatiesensoren worden op de buizen van de cv-installatie gemon-
teerd en zenden een signaal aan de bedieningseenheid zodra deze con-
densvorming constateren. Installatiehandleidingen worden met de
sensoren meegeleverd.
De bedieningseenheid schakelt het koelbedrijf uit, zodra deze een sig-
naal van de condensatiesensoren ontvangen. Condensaat vormt zich tij-
dens koelbedrijf, wanneer de temperatuur van de cv-installatie onder de
betreffende dauwpunttemperatuur ligt.
Het dauwpunt varieert afhankelijk van de temperatuur en de luchtvoch-
tigheid. Hoe hoger de luchtvochtigheid, hoe hoger de aanvoertempera-
tuur moet zijn, om te voorkomen dat het dauwpunt wordt bereikt en er
dus geen condensatie optreedt.
9.13
Installatie met zwembad
OPMERKING
Gevaar voor storingen!
Als de zwembadmengkraan in de installatie op een verkeerde plaats ge-
monteerd wordt, zijn bedrijfsstoringen mogelijk. De mengkraan van het
zwembad mag niet in de aanvoer worden gemonteerd, waar ze het veilig-
heidsventiel kan blokkeren.
▶ Installeer de zwembadmengkraan in de retour naar de binneneen-
heid (zoals getoond in de voorbeeldafbeelding voor de zwembadin-
stallatie).
▶ Monteer het aansluitstuk in de aanvoer van de binneneenheid voor
de bypass.
▶ Monteer de zwembadmengkraan niet als cv-circuit in de installatie.
Compress 3400i AWS – 6721827821 (2024/11)
Een voorwaarde voor het gebruik van de zwembadverwarming is de in-
stallatie van een zwembadmodule (toebehoren).
▶ Monteer de zwembadmengkraan niet als cv-circuit in de installatie.
▶ Isoleer alle buizen en aansluitingen.
▶ Installeer de zwembadmodule ( handleiding voor de zwembadmo-
dule).
▶ Looptijd van het zwembad-omschakelventiel bij de inbedrijfstelling
instellen ( handleiding van de bedieningseenheid).
▶ Voer de benodigde instellingen voor het zwembadbedrijf uit (
handleiding van de bedieningseenheid).
1
1
2
M
VC1

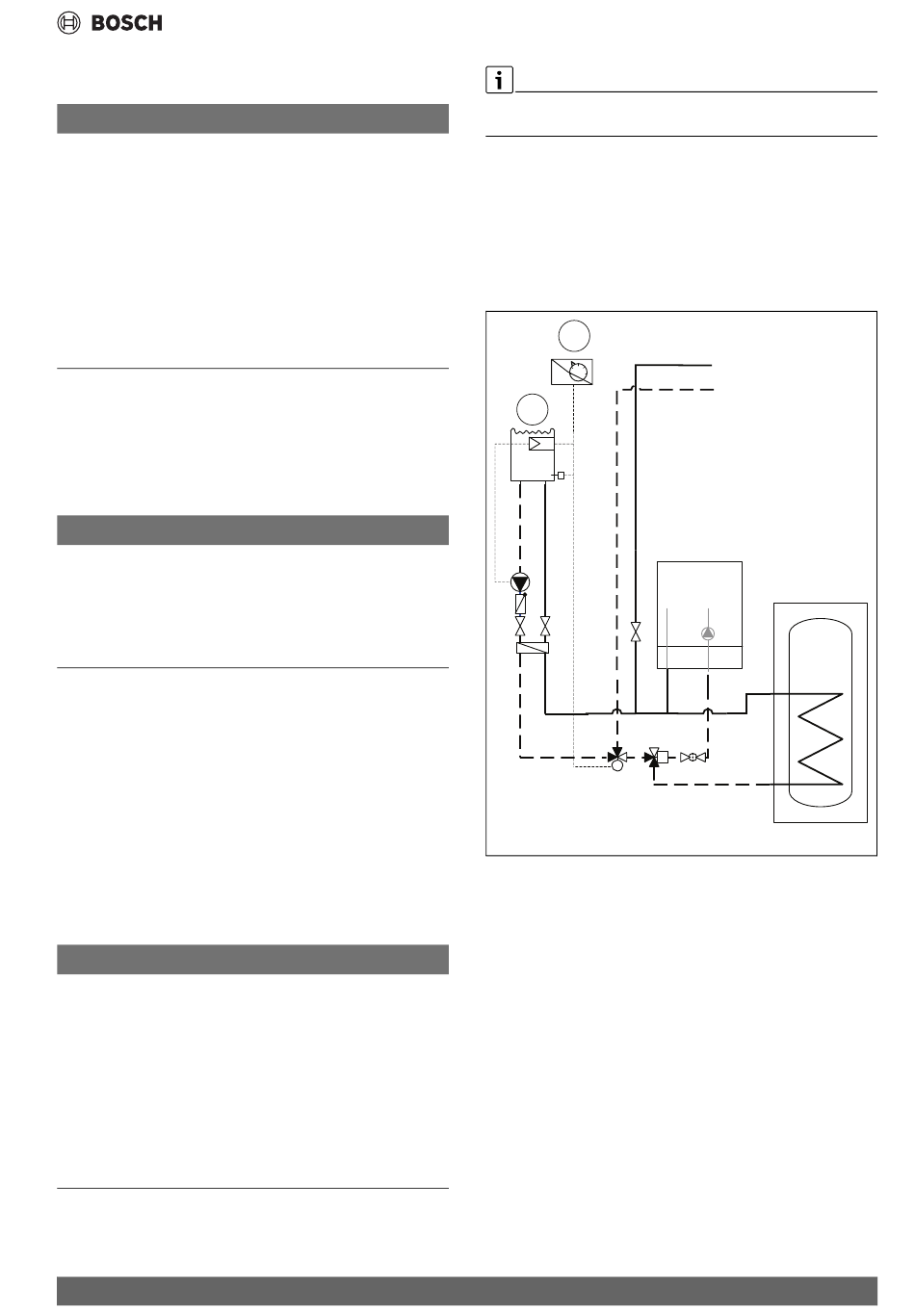

Afb. 27 Voorbeeldweergave voor installatie zwembad
[1]
Zwembadmodule
[2]
Zwembad
[VC1] Zwembadmengkraan
[HS] CV-installatie
Installatie van het toebehoren
HS
M
0010035917-001
27
