Technische gegevens
Wanneer een verswaterstation wordt geïnstalleerd, moet deze over een
eigen regeling beschikken.
11.3.1 Bypass van het verwarmingssysteem
Wanneer het verwarmingssysteem niet in staat is permanent te voldoen
aan de minimale aanvoer en het minimale volume en indien het drukver-
lies in het circuit hoger is dan is toegestaan, moet een bypass worden ge-
ïnstalleerd conform de instructies.
PC1
1
2
3

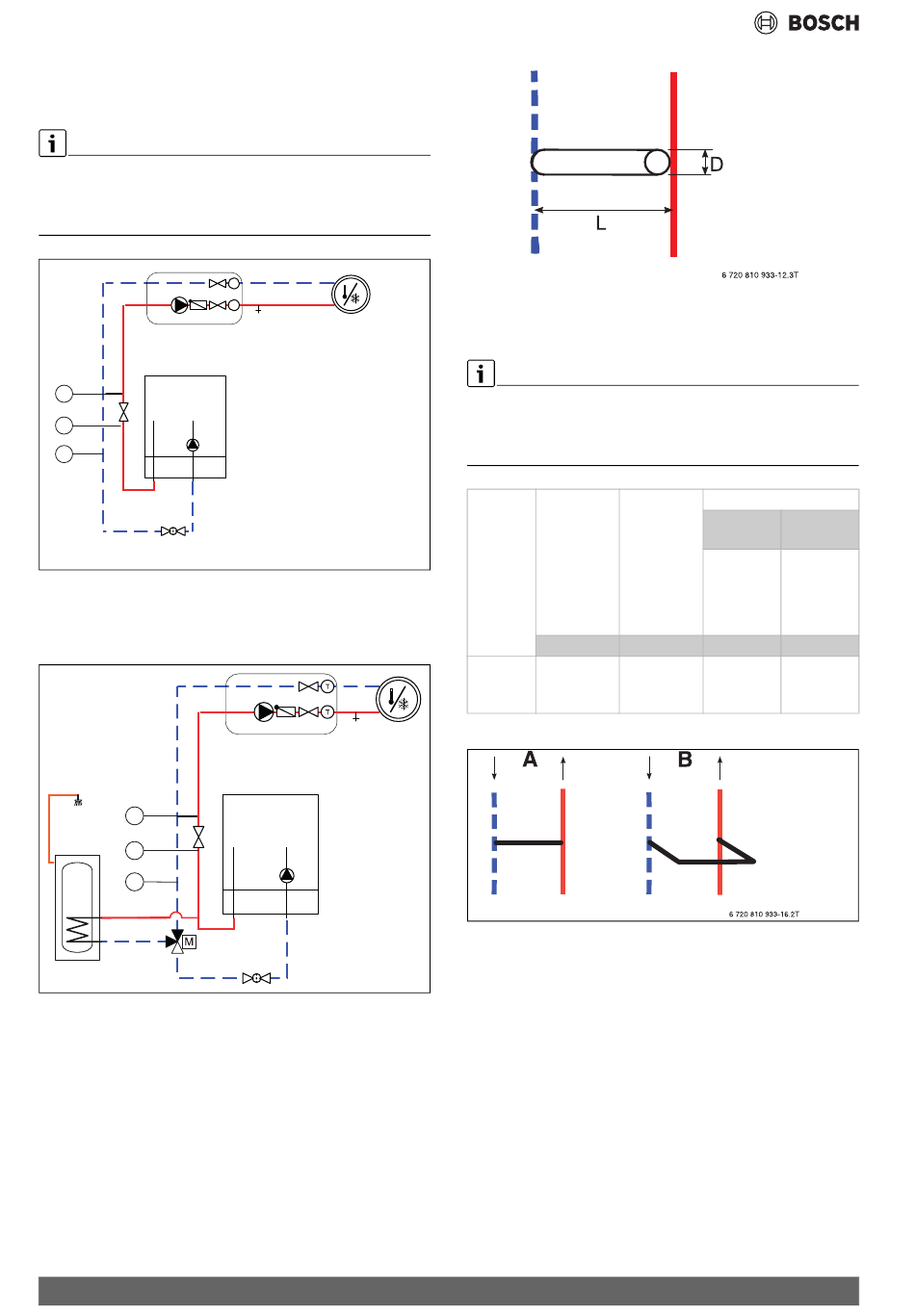

Afb. 33 Binneneenheid met cv-circuit en bypass
[1]
Bypass
[2]
Diameter aanvoerleiding
[3]
Diameter retourleiding
1
2
3
Afb. 34 Binneneenheid met cv-circuit en warmwaterbereiding
[1]
Bypass
[2]
Diameter aanvoerleiding
[3]
Diameter retourleiding
32
T
T
0010036801-001
PC1
PC0
SC1
0010036802-001
Afb. 35 Details bypass (
[1] [CS3400iAWS 10 B afb. 33 en 34)
[L]
Minimale bypass-lengte
[D]
Leidingdiameter
De bypass moet buiten een diameter van 22 mm (Cu) hebben en tussen
aanvoer en retour worden geïnstalleerd. De bypass moet dicht bij de bin-
neneenheid (CS3400iAWS 10 B) worden geïnstalleerd, daarbij mag de
afstand niet meer zijn dan 1,5 m.
([1] afb.
([2] en [3]
afb. 33
33 en 34)
[CS3400iAW
leidingdiame-
Buiteneen-
S 10 B] en
ter externe
heid
34) leidingdi-
bypass ([D]
afb. 35)
ameter exter-
ne aanvoer/
retour
mm
mm
CS3400iA
22
22
WS 4-10
OR-S
Tabel 12 Leidingdiameter en bypass-lengte
Afb. 36 Bypass
[A]
Bypass, rechte uitvoering
[B]
Bypass, U-vorm uitvoering
Compress 3400i AWS – 6721827821 (2024/11)
Bypass-uitvoering
([A] afb.
([B] afb.
36)
36)
Minimale by-
Minimale by-
pass-lengte
pass-lengte
([L] afb.
([L] afb.
35)
35)
mm
mm
200
100
