11.3.4 Systeem met een externe bijverwarming, buffervat, warmwater- en cv-circuit met bypass en met of zonder mengventiel
T0
MK2
buffer

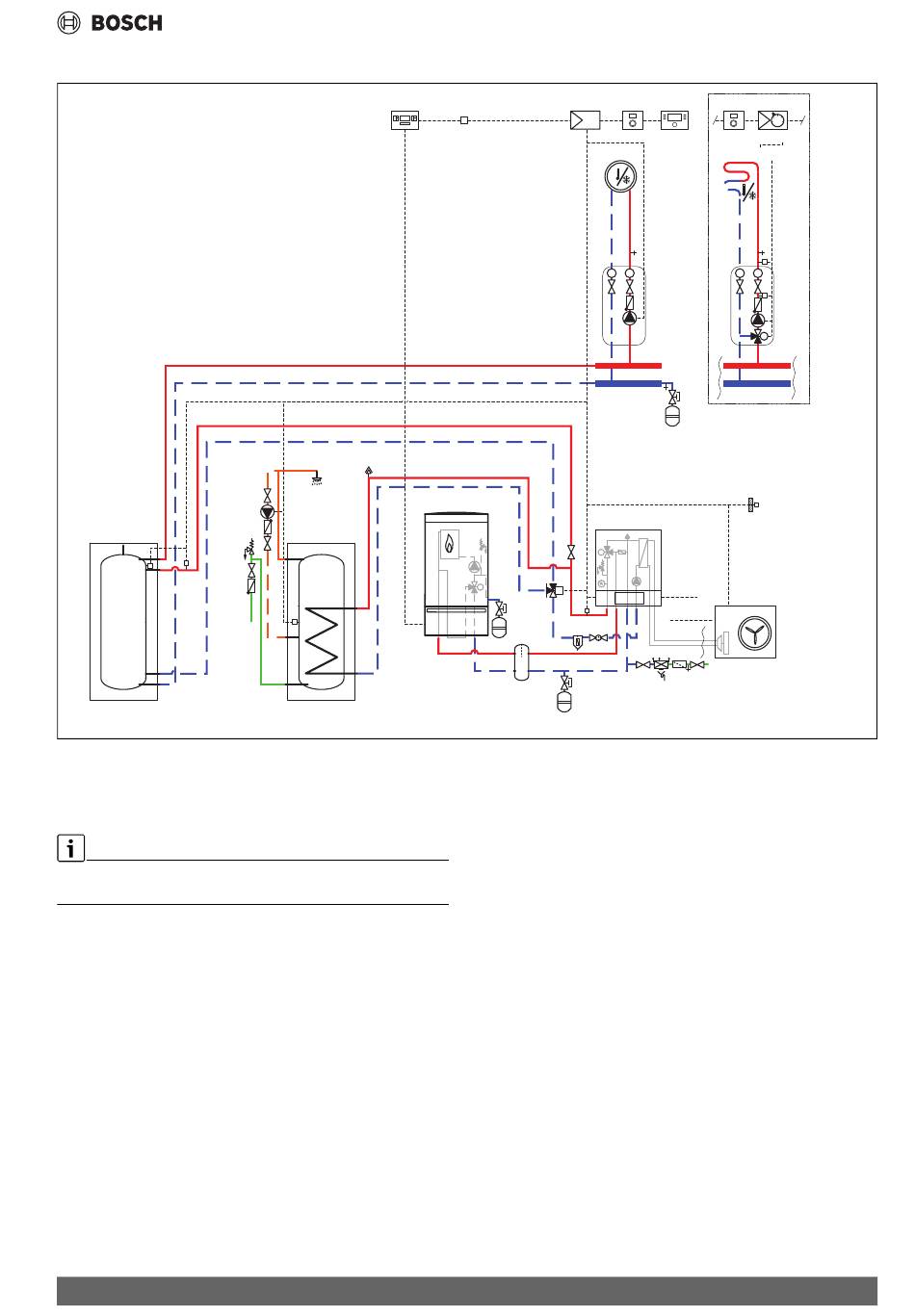

Afb. 39 Buiteneenheid met binneneenheid en twee cv-circuits
[1]In de binneneenheid geïnstalleerd.
[5] Gemonteerd op de wand.
[7] Geïnstalleerd in de externe bijverwarming
PC1 en bypass zijn in dit hydraulisch systeem niet nodig ( hoofdstuk
11.3.1).
Compress 3400i AWS – 6721827821 (2024/11)
CU-EM1
7
R
PW2
TW1
CW1
EM1
SEC 20
CR 10 H
HPC410
1
5
1
T
T
PC1
B
M
230 V AC
A
AB
VW1
400 /230 V AC
MK2
IDU AWS B
Technische gegevens
CR 10 H
MM 100
5
4
2
MC1
T
T
TC1
PC1
M
VC1
V
T1
CS3400i AWS
6 720 878 480-01.1T
