T0
T1
TW1
TC0
TC1
TC3
I1
I4
TR3
EMS bus
HMI bus
Service Tools
BB tool
2
CAN-BUS
3
4

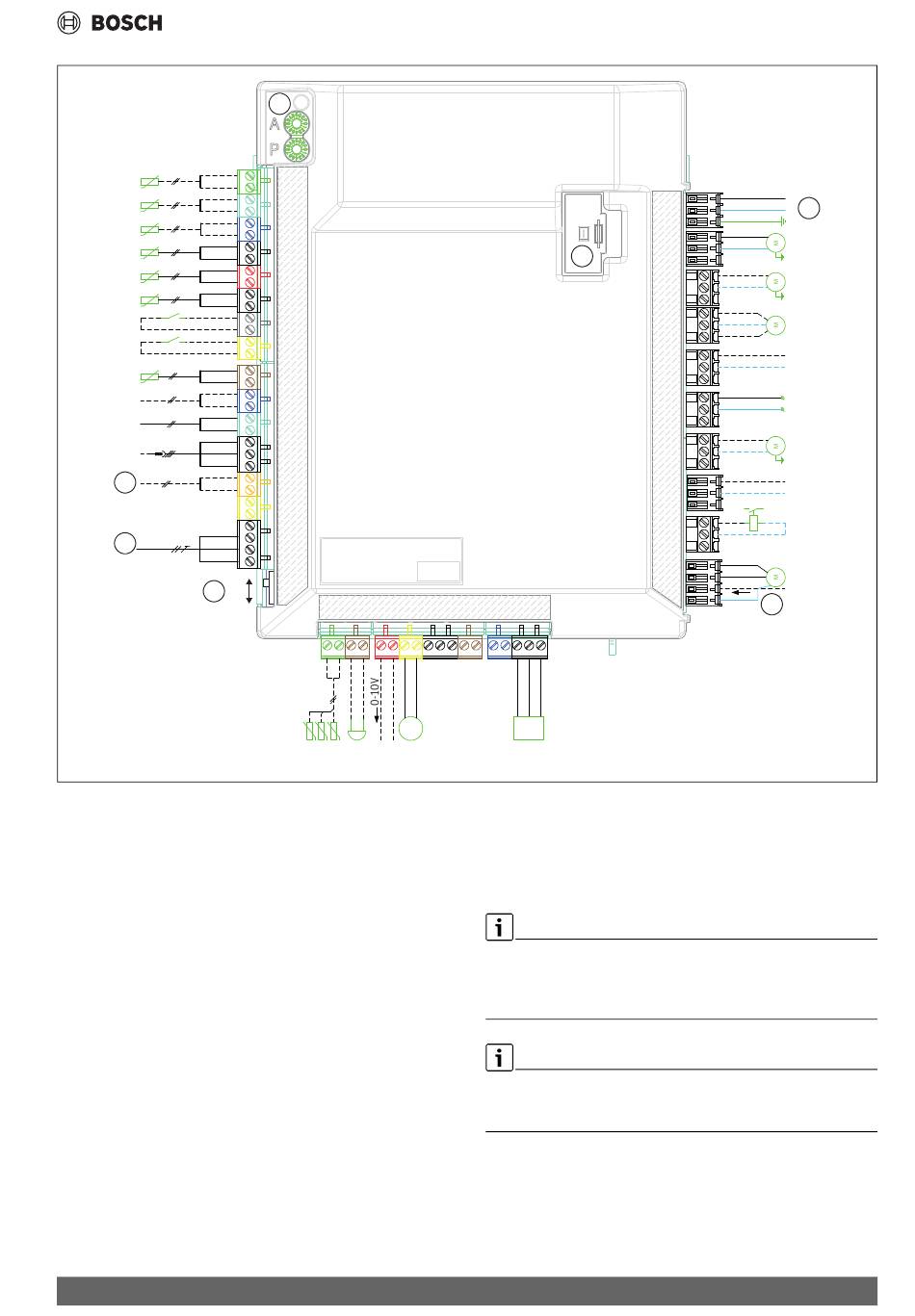

Afb. 40 Installatiemodule van de binneneenheid
[1]
A en P codeerschakelaars
[2]
Connectiviteit gateway (toebehoren)
[3]
CAN-BUS op buiteneenheid
[4]
CAN-afsluitschakelaar
[5]
Alarm van de bijverwarming (230 V~ ingang)
[6]
Voedingsspanning, 230 V~
[7]
Zekering 5x20, 6,3 A traag
[T0] CV-circuit aanvoertemperatuursensor
[T1] Buitentemperatuursensor
[TW1] Warmwatertemperatuursensor
[TC0] Retourtemperatuursensor
[TC1] Aanvoertemperatuursensor
[TC3] Condensortemperatuursensor
[I1] Externe ingang 1
[I4] Externe ingang 4
[TR3] Temperatuur vloeibaar koelmiddel
[MD1]Condensatiesensor(en)
[Buzzer] Alarmzoemer (toebehoren)
[EM0] Vraag voor externe bijverwarming (aan/uit)
[PC0 PWM]PWM-signaal, primaire circulatiepomp
[JR1] Gasdruksensor koelmiddel
[VM0] Open/dicht-mengventiel
[EW1]Vraag voor externe bijverwarming in boiler
[PW2]Warmwatercirculatiepomp
[EA1] Verwarmingskabel (toebehoren buiteneenheid)
Compress 3400i AWS – 6721827821 (2024/11)
1
Off
On
EM0
PC0
MD1 Buzzer
PWM
7
M
JR1
[PK2] Relais-uitgang koeling, 230 V~
[VW1]Warm water 3-weg omschakelventiel
[PC1] Circulatiepomp cv-installatie
[PC0] Primaire circulatiepomp
De stroomkabel van de installatieprintplaat van de binneneenheid heeft
een geïntegreerde elektrische zekering. In geval van beschadiging moet
de stroomkabel [6] vervangen worden (zie lijst met reserveonderdelen
in het handboek).
Max. belasting voor relaisuitgangen PW2, PK2, VW1, PC1: 2 A, cos φ >
0,4.
Maximale belasting voor CUHP inst.: 6,3 A
Technische gegevens
6
PC0
PC1
VW1
PK2
HC
EA1
HC
PW2
EM0
EW1
VM0
FM0
5
0010036535-003
37
