11.4.5 Aansluitalternatieven voor EMS-bus

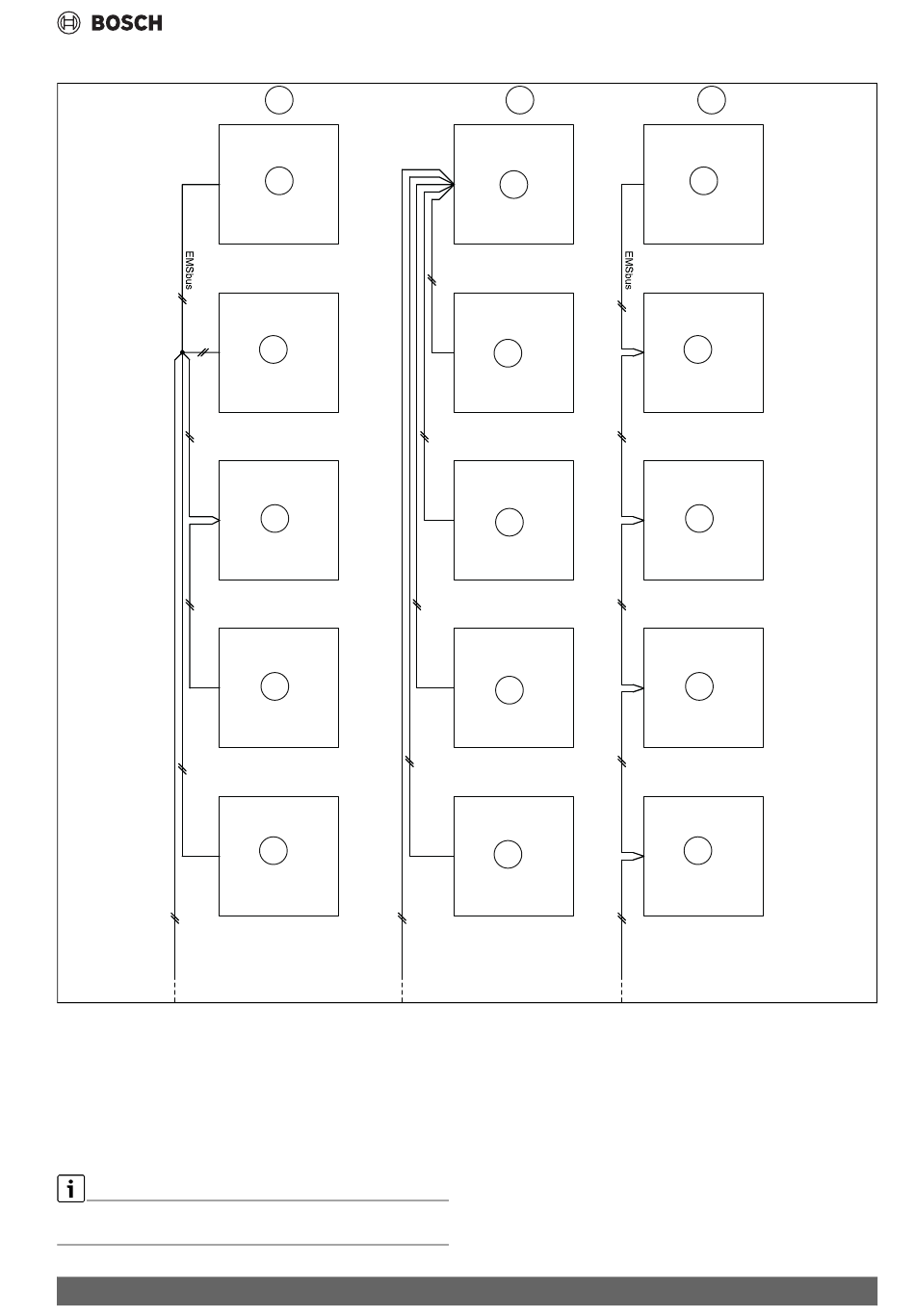

Afb. 44 Aansluitalternatieven voor EMS-bus
[A]
Sterschakeling en serieschakeling met externe aansluitdoos
[B]
Sterschakeling
[C]
Serieschakeling
[1]
Installatieprintplaat
[2]
Toebehorenmodule (kamertemperatuurgestuurd regeltoestel,
mengermodule, solarmodule)
11.4.6 Fotovoltaïsche installatie
Omdat er slechts twee ingangen voor EVU en PV zijn, kunnen deze niet
tegelijkertijd worden gebruikt.
Compress 3400i AWS – 6721827821 (2024/11)
A
1
2
2
2
2
B
1
2
2
2
2
PV-aansluiting op externe ingang 1 of 4.
De warmtepomp is in staat een stuursignaal van de FV-installatie te ver-
werken.
Wanneer de fotovoltaïsche installatie voldoende stroom voor het bedrijf
van de warmtepomp levert, kan ze dit aan de warmtepomp mededelen
via een startcommando over de stuurleiding. De stuurleiding moet op
één van de beschikbare externe aansluitingen zijn aangesloten. De geko-
zen externe aansluiting moet op de bedieningseenheid voor de PV-func-
tie worden geconfigureerd.
De cv-installatie moet een buffervat en uitsluitend gemengde cv-circuits
bevatten, zodat een startcommando van kracht kan worden. Het start-
Technische gegevens
C
1
2
2
2
2
41
