18
|
Installatie van de leidingen
a
H3
E
H1
H2
a Buitenunit
b VRV DX-binnenunit
c Aftakkeuze-unit (BS)
d VRV DX-binnenunit (kanaal)
e VRV DX binnenunit (groot kanaal)
f EKEXVA-kit
g Luchtbehandelingsunit (AHU)
Uitgebreide handleiding voor de installateur en de gebruiker
102
(b)
Deze beperking kan worden uitgebreid tot 90 m als de volgende voorwaarden vervuld zijn:
• De leidinglengte tussen alle binnenunits en de BS-unit is ≤40 m.
• Vergroten:
→ Gebruik een grotere leidingmaat voor de vloeistofleiding tussen de eerste aftakkit of BS-unit en
de laatste aftakkit of laatste BS-unit.
→ Gebruik een grotere leidingmaat voor de vloeistofleiding stroomafwaarts van de BS-unit als de
laatste koelmiddelaftakkit zicht stroomafwaarts van de BS-unit bevindt.
→ Voor de vloeistofleiding tussen de BS-unit en de binnenunits is geen grotere leidingmaat vereist.
→ Als de grotere leidingmaat groter is dan de hoofdleiding, gebruik dan ook een grotere
leidingmaat voor de hoofdleiding.
• Verdubbel na het vergroten van de vloeistofleiding de lengte in de berekening van de totale
leidinglengte. De totale leidinglengte moet binnen de beperkingen vallen.
• Het verschil in leidinglengte tussen de dichtstbij gelegen binnenunit tot de buitenunit en de verst
gelegen binnenunit tot de buitenunit is ≤40 m.

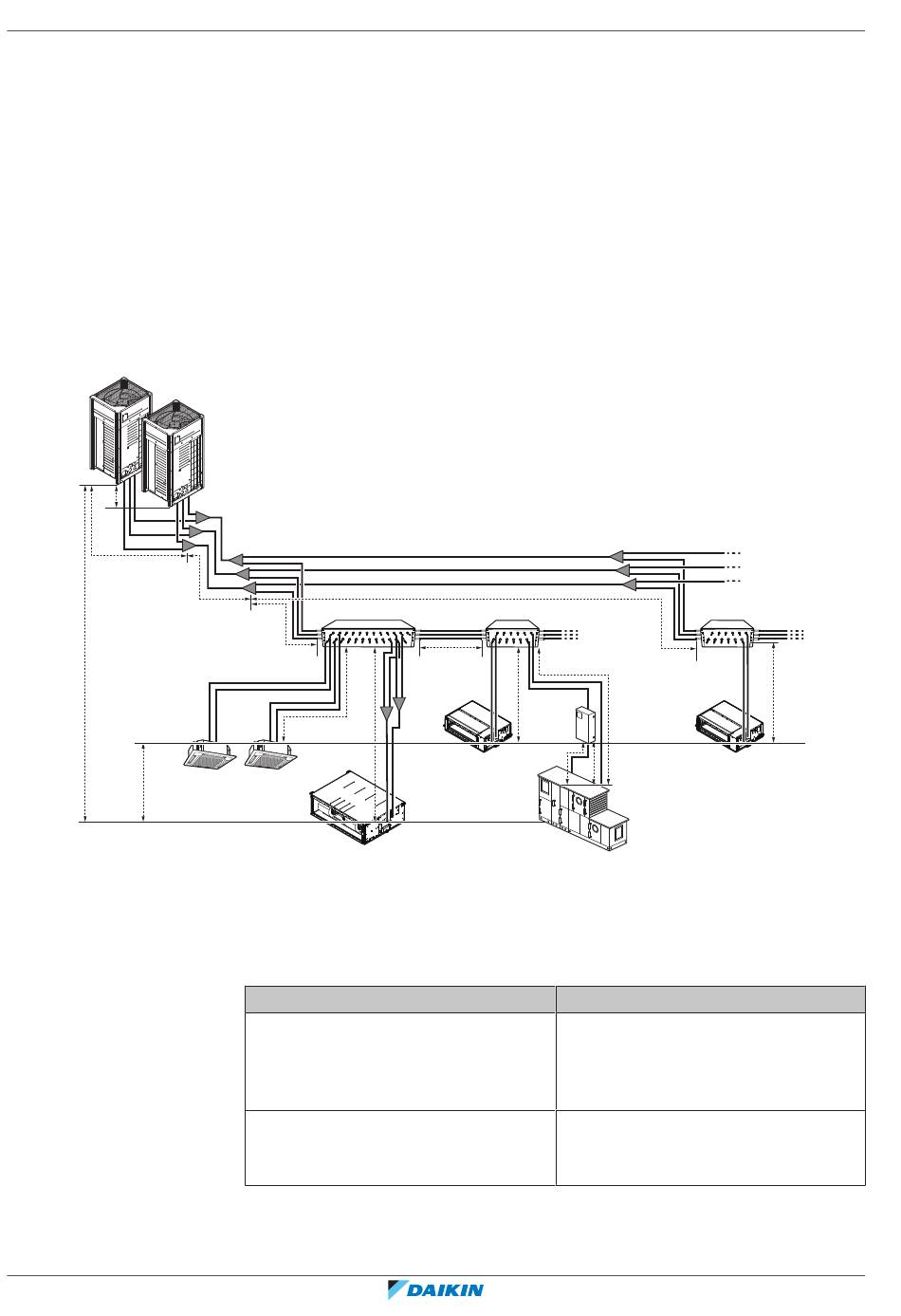

Aansluiting met VRV DX-binnenunits en luchtbehandelingsunits (gemengde lay-
out) en aansluiting met alleen meerdere luchtbehandelingsunits (meervoudige
lay-out)
A
B1
C1
b
b
C3
e
Langste leiding van de buitenunit of de
laatste leidingaftakking voor meerdere
buitenunits (A+B1+C1, A+B2+C2,
A+B1+C3, A+B1+D+C4, A+B1+D+C5)
Langste leiding na de eerste aftakking of
BS-unit (B1+C1, B2+C2, B1+C3,
B1+D+C4, B1+D+C5)
B2
c
c
D
C4
d
g
Leiding
c
C5
d
f
F
H4
Maximumlengte (reëel/equivalent)
135 m/160 m
40 m/—
REMA5A7Y1B9+REYA8~20A7Y1B9
C2
(a)
(b)
VRV 5 warmteterugwinning
4P797564-1 – 2024.11
