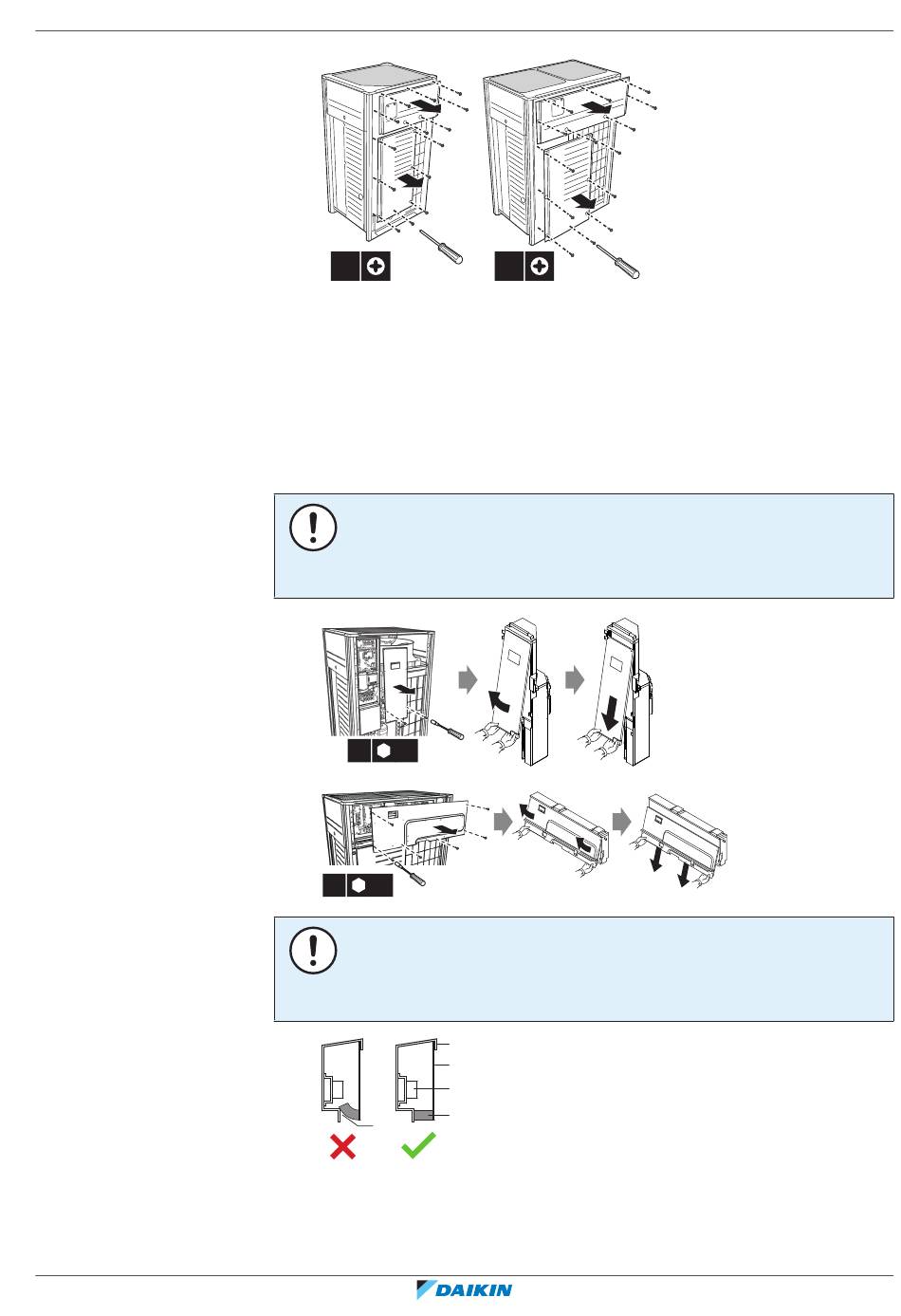

17.2.3 Schakelkast van de buitenunit openen
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797564-1 – 2024.11
5~12 HP
14×
Wanneer de voorplaten open zijn, is de schakelkast toegankelijk. Zie
"17.2.3 Schakelkast van de buitenunit
Voor servicewerkzaamheden is toegang tot de drukknoppen op de hoofdprintplaat
vereist. Het deksel van de schakelkast moet niet worden geopend om toegang te
krijgen tot deze drukknoppen. Zie
4
instellingen" [
145].
OPMERKING
Forceer het deksel van de schakelkast NIET wanneer u het opent. Anders kunt u het
deksel vervormen, waardoor er water in de kast kan binnendringen en de apparatuur
onklaar geraakt.
5~12 HP
2×
SW8
14~20 HP
6×
SW8
OPMERKING
Let er bij het sluiten van het deksel van de schakelkast op dat het
afdichtingsmateriaal onderaan de achterkant van het deksel NIET vast komt te zitten
en naar binnen wordt geplooid (zie onderstaande afbeelding).
e
a Deksel schakelkast
b Voorzijde
c Klemmenblok voeding
d Afdichtingsmateriaal
e Vocht en vuil kan binnendringen
14~20 HP
14×
openen" [
"21.1.3 Toegang tot de componenten voor lokale
a
b
c
d
Uitgebreide handleiding voor de installateur en de gebruiker
17
