Inhoudsopgave
18
|
Installatie van de leidingen
18.2.3 Meerdere buitenunits: Uitbreekopeningen
18.2.4 Gebruik van de afsluiter en servicepoort
Omgaan met de afsluiter
Uitgebreide handleiding voor de installateur en de gebruiker
106
OPMERKING
Open de afsluiter van het koelmiddel NIET vooraleer de koelmiddelleiding
gecontroleerd te hebben. Wanneer u koelmiddel moet bijvullen, wordt geadviseerd
de afsluiter van het koelmiddel te openen vooraleer bij te vullen.
OPMERKING
De buigradius van lokale leidingen moet ≥2,5× de buitendiameter zijn.

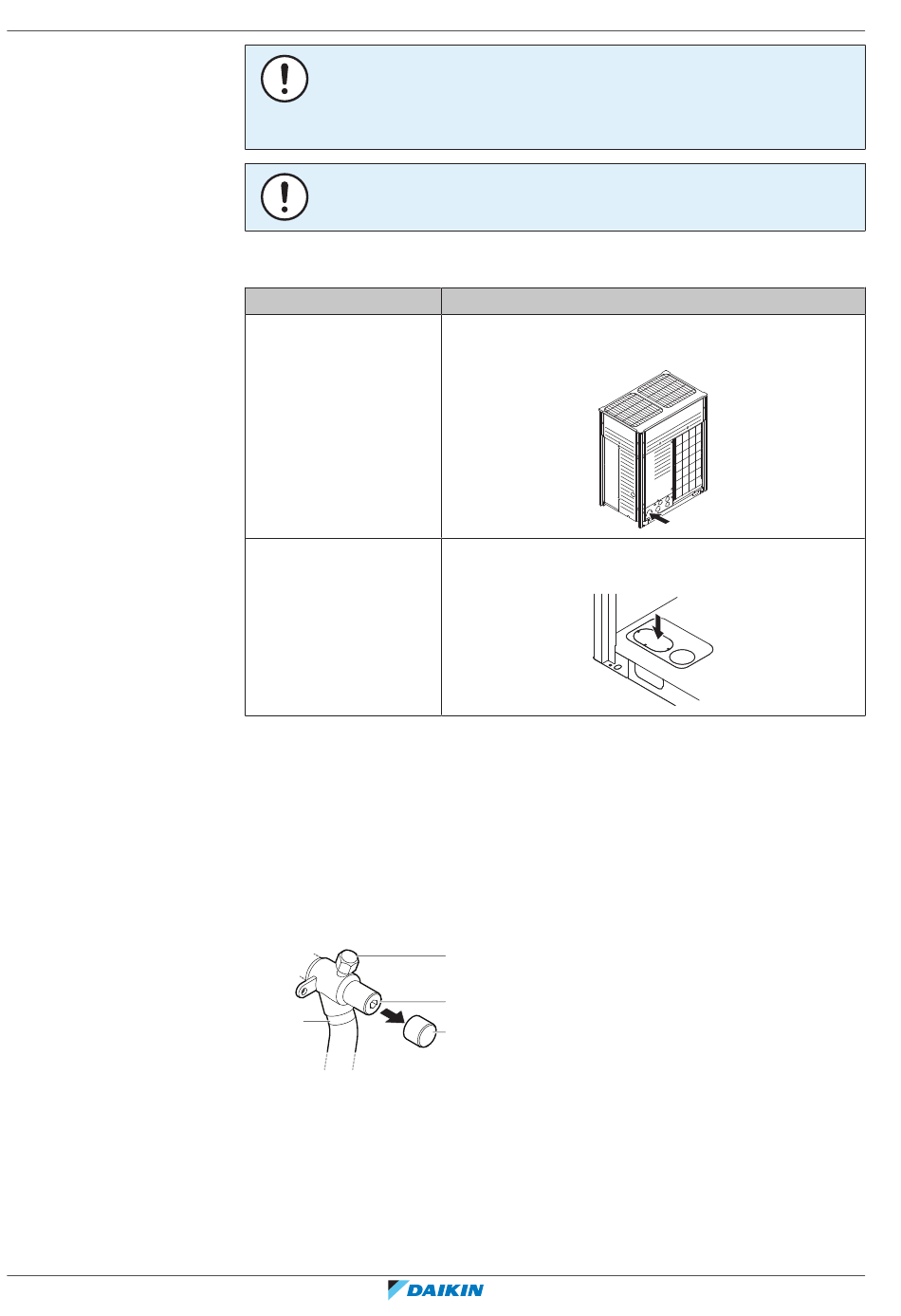

Aansluiting
Aansluiting aan de
voorkant
Aansluiting aan de
onderkant
Houd rekening met de volgende richtlijnen:
▪
De gas- en vloeistofafsluiter zijn in de fabriek gesloten.
▪
Houd alle afsluiters open tijdens de werking.
▪
In de afbeeldingen hierna ziet u de naam van elk onderdeel dat vereist is bij het
gebruik van de afsluiter.
c
a Servicepoort en servicepoortdeksel
b Afsluiter
c Aansluiting lokale leiding
d Stofdeksel
Beschrijving
Breek de uitbreekopeningen in het voorpaneel open
om de aansluitingen uit te voeren.
Breek de uitbreekopeningen in het onderste frame
open en geleid de leiding onder de onderkant.
a
b
d
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797564-1 – 2024.11
