REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797564-1 – 2024.11
Model
REYA8~20
REMA5
Welke functies beschikbaar zijn, hangt af van het type van de geselecteerde
buitenunit. In deze gebruiksaanwijzing staat aangegeven wanneer een functie
alleen bij bepaalde modellen voorkomt.
Het volledige systeem kan in meerdere subsystemen worden verdeeld. Deze
subsystemen zijn 100% onafhankelijk inzake de keuze van koelen en verwarmen,
en elk subsysteem bestaat uit één individuele aftakkingskit van een BS-unit, en alle
stroomafwaarts aangesloten binnenunits.
INFORMATIE

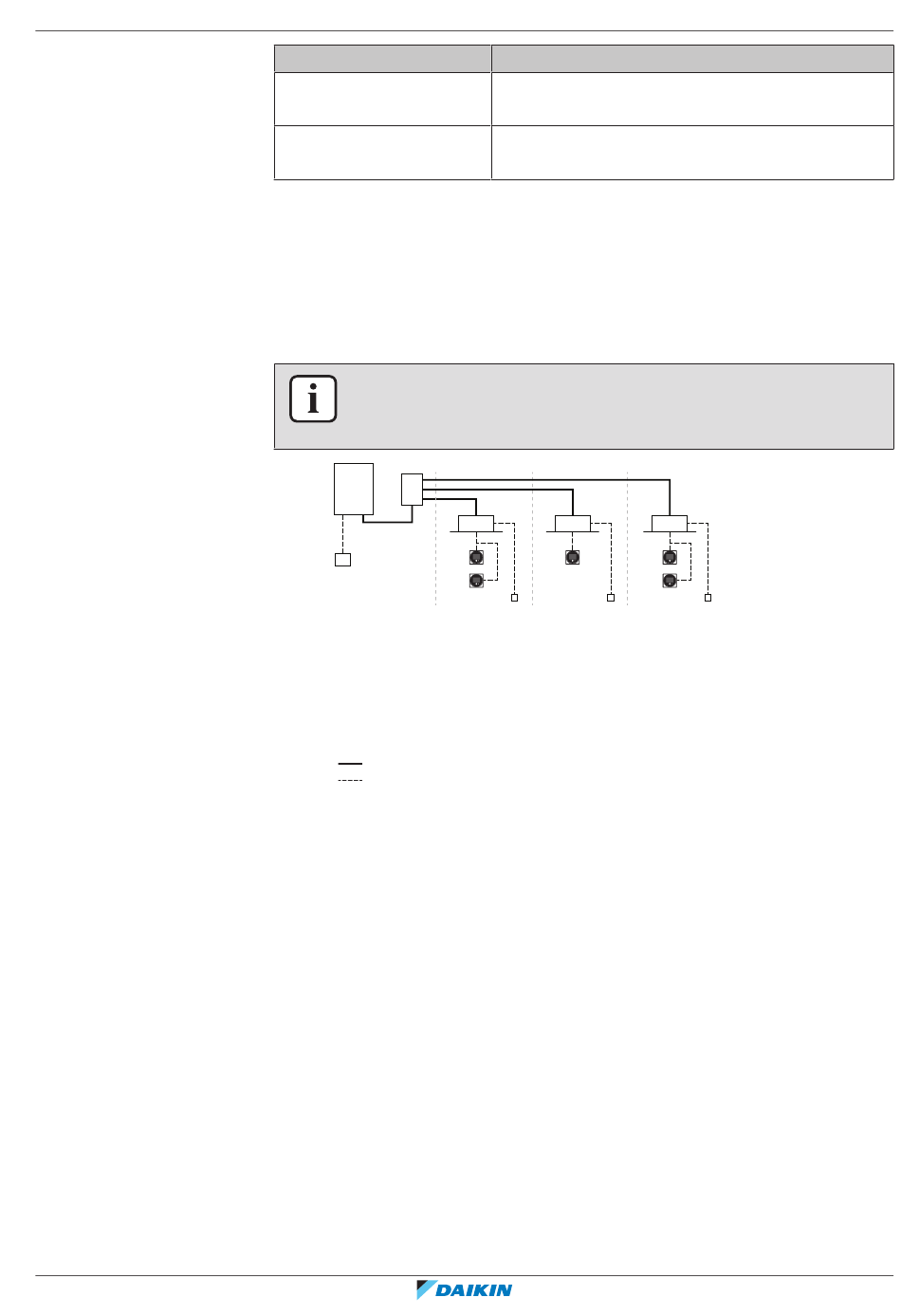

De volgende afbeelding is slechts een voorbeeld en komt mogelijk NIET volledig
overeen met de lay-out van uw systeem.
a
b
g
a Buitenunit met warmteterugwinning
b Aftakkeuze-unit (BS)
c VRV binnenunit met directe expansie (DX)
d Afstandsbediening in normale stand
e Afstandsbediening in stand alleen alarm
f Afstandsbediening in supervisor-stand (verplicht in sommige situaties)
g Gecentraliseerde controller (optie)
h Optie-printplaat (optie)
Koelmiddelleiding
Bedrading tussen units en bedrading gebruikersinterface
Warmteterugwinningsmodel voor enkelvoudig
gebruik of gebruik in combinatie
Warmteterugwinningsmodel alleen voor gebruik in
combinatie
c
c
d
d
f
h
h
Uitgebreide handleiding voor de installateur en de gebruiker
5
Over het systeem
|
Beschrijving
c
d
e
h
29
