20.3 Bedrading tussen units aansluiten
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797564-1 – 2024.11
Bevestig op de aangegeven plastic beugels met behulp van het lokaal te voorziene
klemmateriaal.
De bedrading voor F1/F2 tussen binnenunits MOET afgeschermd zijn. De
afscherming is geaard door middel van een metalen P-klem (e) (alleen aan
buitenunit). Strip de isolatie tot aan de afschermlaag, om volledig contact van de
aarding met de afscherming te verkrijgen.
De bedrading van de binnenunits moet worden aangesloten op de klemmen F1 / F 2
(In-Out) op de printplaat in de buitenunit.
Zie
"20.1.6 Specificaties van standaard
vereisten inzake bedrading.

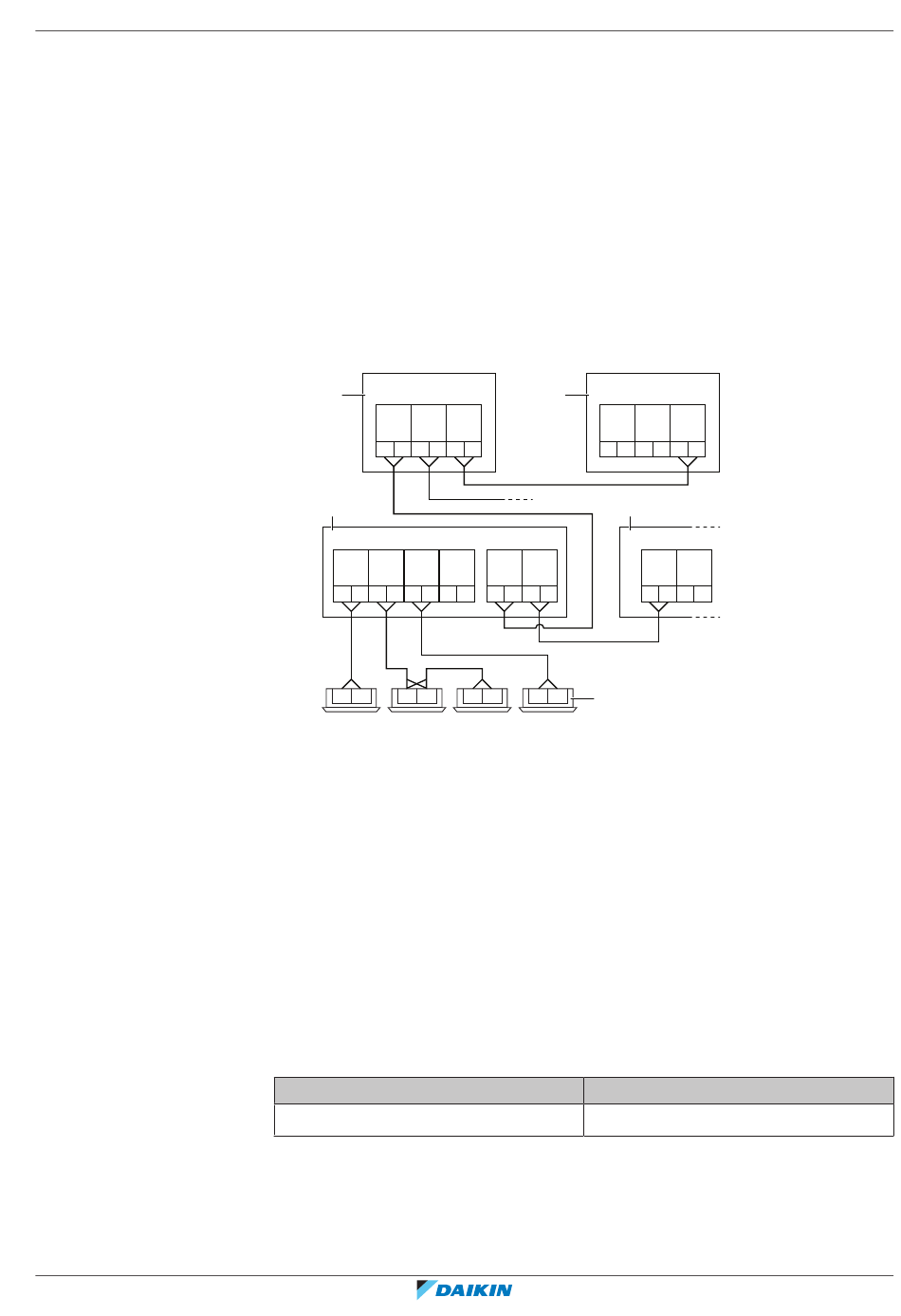

a
1
TO
TO
IN/D
OUT/D
F1 F2 F1 F2
b
1
INDOOR
INDOOR
INDOOR
INDOOR
UNIT
UNIT
UNIT
A
B
C
F1 F2 F1 F2 F1 F2 F1 F2
F1 F2
F1 F2
a1 Unit A (master-buitenunit)
a2 Unit B (slave-buitenunit)
b1 BS-unit 1
b2 BS-unit 2
c Binnenunit
d Bedrading tussen buitenunit/ander systeem (F1/F2)
▪
De bedrading tussen de buitenunits in hetzelfde leidingsysteem moet worden
aangesloten op de klemmen Q1/Q2 (Out Multi). Als de draden op de klemmen
F1/F2 worden aangesloten, zal het systeem slecht werken.
▪
De bedrading voor de andere systemen moet worden aangesloten op de
klemmen F1/F2 (Out-Out) van de printplaat in de buitenunit waarop de
bedrading tussen de binnenunits is aangesloten.
▪
De basisunit is de buitenunit waarop de onderlinge bedrading tussen de
binnenunits is aangesloten.
Aanhaalmoment voor de schroeven van de klemmen van de bedrading tussen
units:
Schroefmaat
M3,5 (A1P)
bedradingscomponenten" [
a
2
TO
TO
MULTI
IN/D
UNIT
Q1 Q2
F1 F2 F1 F2 Q1 Q2
d
OUT-
BS
UNIT
DOOR
UNIT
D
UNIT
F1 F2 F1 F2
c
F1 F2
F1 F2
Uitgebreide handleiding voor de installateur en de gebruiker
20
Elektrische installatie
|
TO
TO
MULTI
OUT/D
UNIT
b
2
OUT-
BS
DOOR
UNIT
UNIT
F1 F2 F1 F2
Aanhaalmoment [N•m]
0,8~0,96
4
136] voor
