REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797564-1 – 2024.11
Zie
"20.1.6 Specificaties van standaard
vereisten inzake bedrading.

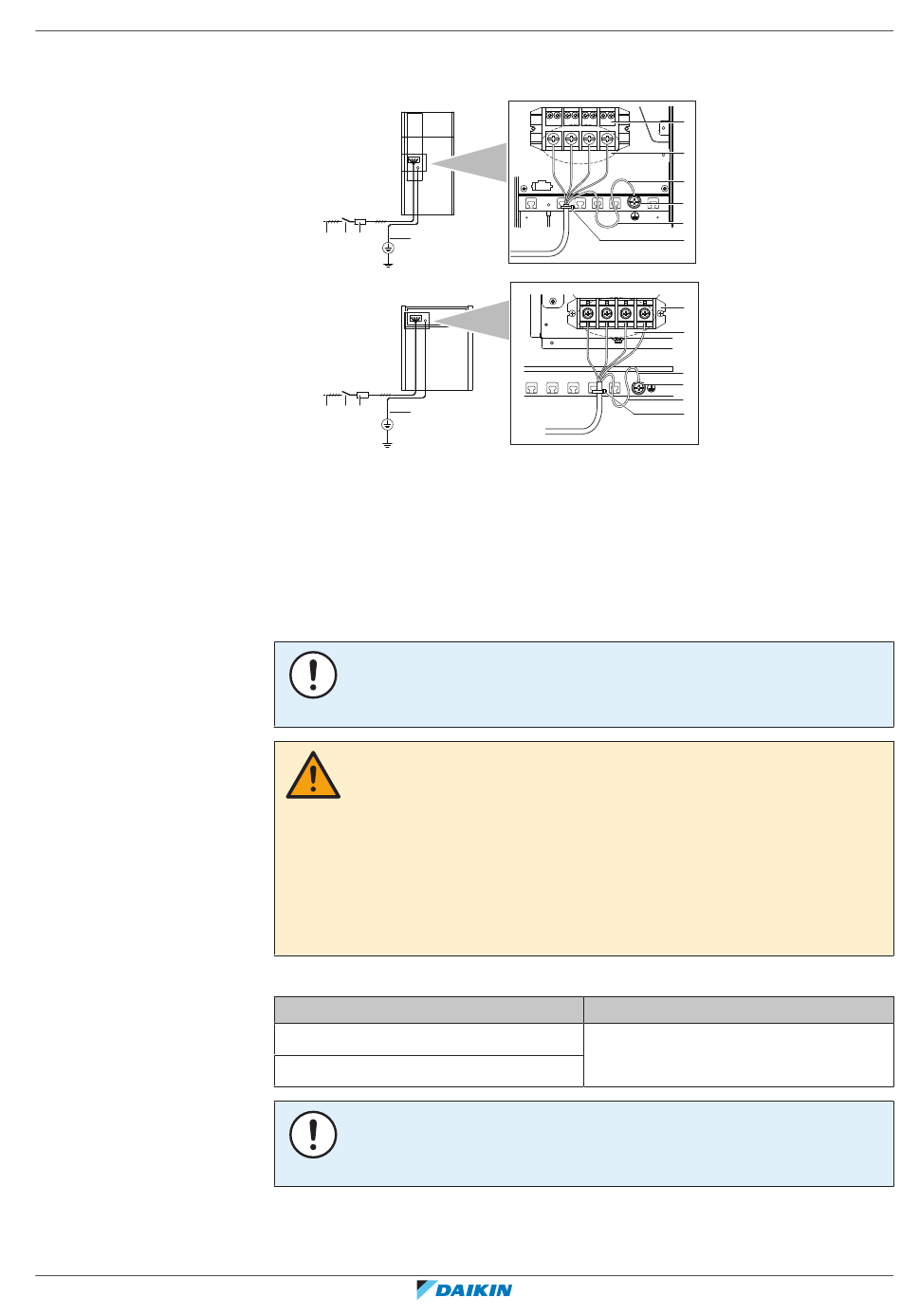

5~12 HP
c
b
d
a
14~20 HP
a
c
b
d
a Voeding (380~415 V, 3N~ 50 Hz)
b Zekering
c Aardlekbeveiliging
d Aardingskabel
e Klemmenstrook voeding
f Sluit elke stroomdraad aan: RED op L1, WHT op L2, BLK op L3 en BLU op N
g Aardingsdraad (GRN/YLW)
h Kabelbinder
i Schotelring
j Draai de aardingskabel rond de klem wanneer u hem aansluit.
OPMERKING
Sluit de voeding nooit aan op de klemmenstrook van de transmissiebedrading.
Anders kan het hele systeem onklaar raken.
VOORZICHTIG
▪
Bij het aansluiten van de voeding: sluit eerst de aardingskabel aan vóór de
stroomvoerende draden worden aangesloten.
▪
Bij het losmaken van de voeding: maak eerst de stroomvoerende draden los vóór
de aarding wordt losgemaakt.
▪
De lengte van de geleiders tussen de trekontlasting van de voedingskabel en de
klemmenstrook MOET zodanig zijn dat de stroomvoerende geleiders strak zitten
vóór de aardingsgeleider voor het geval dat de voedingskabel wordt losgetrokken
van de trekontlasting.
Aanhaalmoment van de klemschroeven:
Schroefmaat
M8 (klemmenblok voeding)
M8 (aarding)
OPMERKING
Om de aardingsdraad aan te sluiten moet hij door de uitsparing van de sluitring
lopen. Een onvolledige aarding kan elektrische schokken veroorzaken.
20
Elektrische installatie
|
bedradingscomponenten" [
e
f
g
i
j
h
e
f
g
i
j
h
Aanhaalmoment (N•m)
5,5~7,3
Uitgebreide handleiding voor de installateur en de gebruiker
4
136] voor
