27.3 Bedradingsschema: Buitenunit
Uitgebreide handleiding voor de installateur en de gebruiker
196
Raadpleeg de sticker met het bedradingsschema op de unit. De gebruikte
afkortingen hebben de volgende betekenis:
INFORMATIE
Het bedradingsschema op de buitenunit geldt alleen voor de buitenunit. Voor de
binnenunit of optionele elektrische componenten, zie het bedradingsschema van de
binnenunit.
1
Symbolen (zie hieronder).
2
Zie de montagehandleiding of servicehandleiding voor het gebruik van de
drukknoppen BS1~BS3 en de DIP-schakelaars DS1~DS2.
3
Sluit de beveiliging S1PH NIET kort om de unit te laten functioneren.
4
Zie de montagehandleiding voor de aansluiting van F1-F2 tussen
binnenunit-buitenunit en Q1-Q2 tussen buitenunit-multi.
5
Sluit F1-F2 tussen buitenunit-buitenunit aan wanneer het centrale
besturingssysteem wordt gebruikt.
6
Het contact heeft een vermogen van 220~240V AC – 0,5 A
(inschakelstroom moet 3 A of minder zijn).
7
Gebruik een spanningsloos contact voor microstroom (10 mA of minder,
15 V DC).
8
Bij gebruik van de optionele adapter, zie de montagehandleiding van de
optionele adapter.

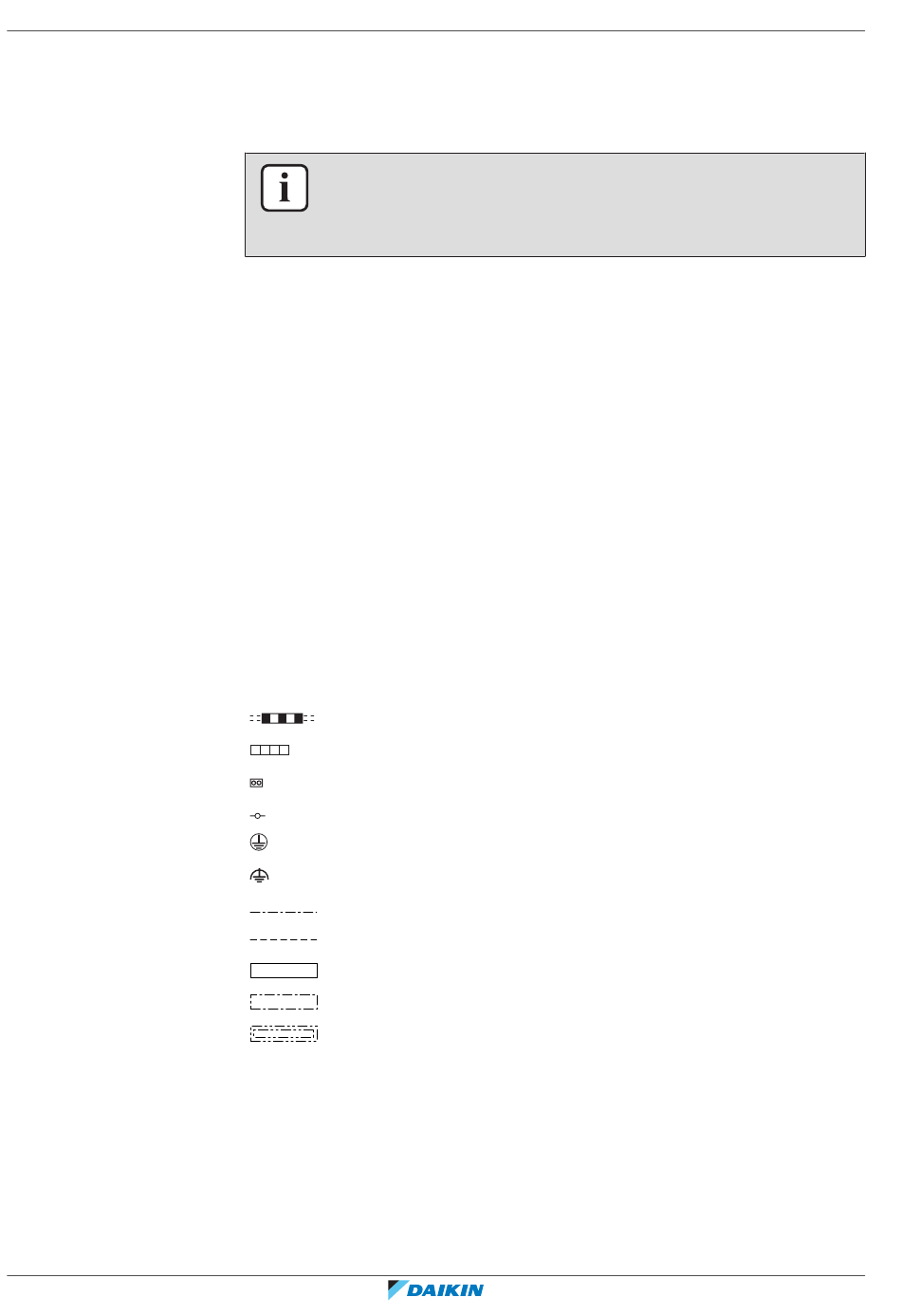

Symbolen:
Lokale bedrading
Klemmenstrook
Connector
Aansluitklem
Veiligheidsaarding
Stoorspanningsvrije aarding
Aardingsbedrading
Lokaal te voorzien
Printplaat
Schakelkast
Optie
Kleuren:
BLK
Zwart
RED
Rood
BLU
Blauw
WHT
Wit
GRN
Groen
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797564-1 – 2024.11
