Lekdetectie
1
Als de R32-sensor in de binnenunit een koelmiddellek detecteert:
-
De gebruiker wordt gewaarschuwd door zowel een geluidssignaal als een
visueel signaal van de afstandsbediening van de binnenunit met een lek (en de
supervisor-afstandsbediening, indien van toepassing).
-
Terzelfder tijd sluit de BS-unit de afsluiters van de overeenkomstige
aftakkingsleiding om zo de hoeveelheid koelmiddel in het systeem van de
binnenunits te verminderen.
-
Vervolgens kunnen de binnenunits van de poort waarop het lek werd
gedetecteerd niet worden gebruikt en geven zij een foutmelding weer. De rest
van het systeem blijft verderwerken.
2
Als de R32-sensor in de BS-unit een koelmiddellek detecteert:
-
De BS-unit sluit al zijn afsluiters en activeert het ventilatiesysteem (indien
voorzien) van de BS-unit om het lekkende koelmiddel af te voeren.
-
Vervolgens wordt het systeem geblokkeerd en verschijnt een foutmelding op
de afstandsbedieningen. Voer servicewerkzaamheden uit om het lek te
repareren en het systeem te activeren. Raadpleeg de servicehandleiding voor
meer informatie.
De feedback van de afstandsbediening na de lekdetectie hangt af van de stand.
WAARSCHUWING
De unit is uitgerust met een veiligheidssysteem voor koelmiddellekdetectie.
Om efficiënt te zijn, MOET de unit na de installatie, op het onderhoud na, altijd van
stroom voorzien zijn.
a
j
b
h

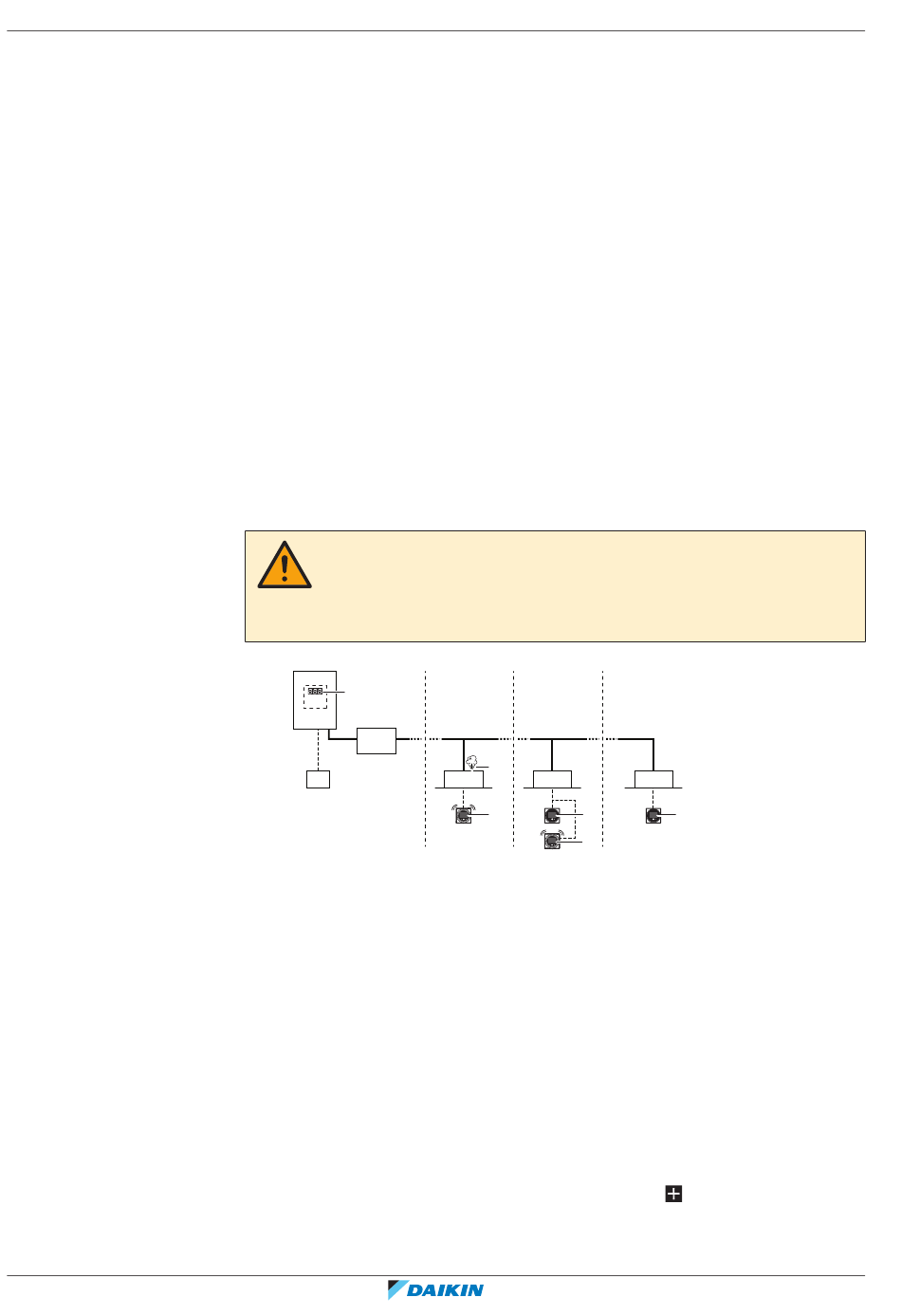

a Buitenunit met warmteterugwinning
b Aftakkeuze-unit (BS)
c Koelmiddelleiding
d VRV binnenunit met directe expansie (DX)
e Afstandsbediening in normale stand
f Afstandsbediening in stand alleen alarm
g Afstandsbediening in supervisor-stand (verplicht in sommige situaties)
h Gecentraliseerde controller (optie)
i Koelmiddellek
j Foutcode buitenunit op het 7-segmentendisplay
k Foutcode 'A0–11' en geluidsalarm en rood waarschuwingssignaal gegenereerd door
deze afstandsbediening.
l Foutcode 'U9–02' wordt op deze afstandsbediening weergegeven. Geen alarm of
waarschuwingslichten.
m Foutcode 'A0–11' en geluidsalarm en rood waarschuwingssignaal gegenereerd door
deze supervisor-afstandsbediening. Het unitadres wordt op deze
afstandsbediening weergegeven.
Opmerking:
Het
afstandsbediening en met de app. Druk 3 seconden op
afstandsbediening te stoppen.
c
c
i
d
d
k
l
e
d
g
m
lekdetectie-alarm
kan
c
d
l
f
worden
gestopt
vanop
om het alarm vanop de
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797564-1 – 2024.11
