14.3 Accessoireleidingen: Diameters
14.4 Transportbeveiliging verwijderen (alleen voor 5~12 HP)
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797564-1 – 2024.11
b Montagehandleiding en gebruiksaanwijzing
c Label hoeveelheid extra koelmiddel
d Sticker met informatie voor de installatie
e Label gefluoreerde broeikasgassen
f Meertalig label gefluoreerde broeikasgassen
g Conformiteitsverklaring
h Zak met leidingaccessoires
i Label transportbeveiliging verwijderen (alleen voor 5~12 HP)

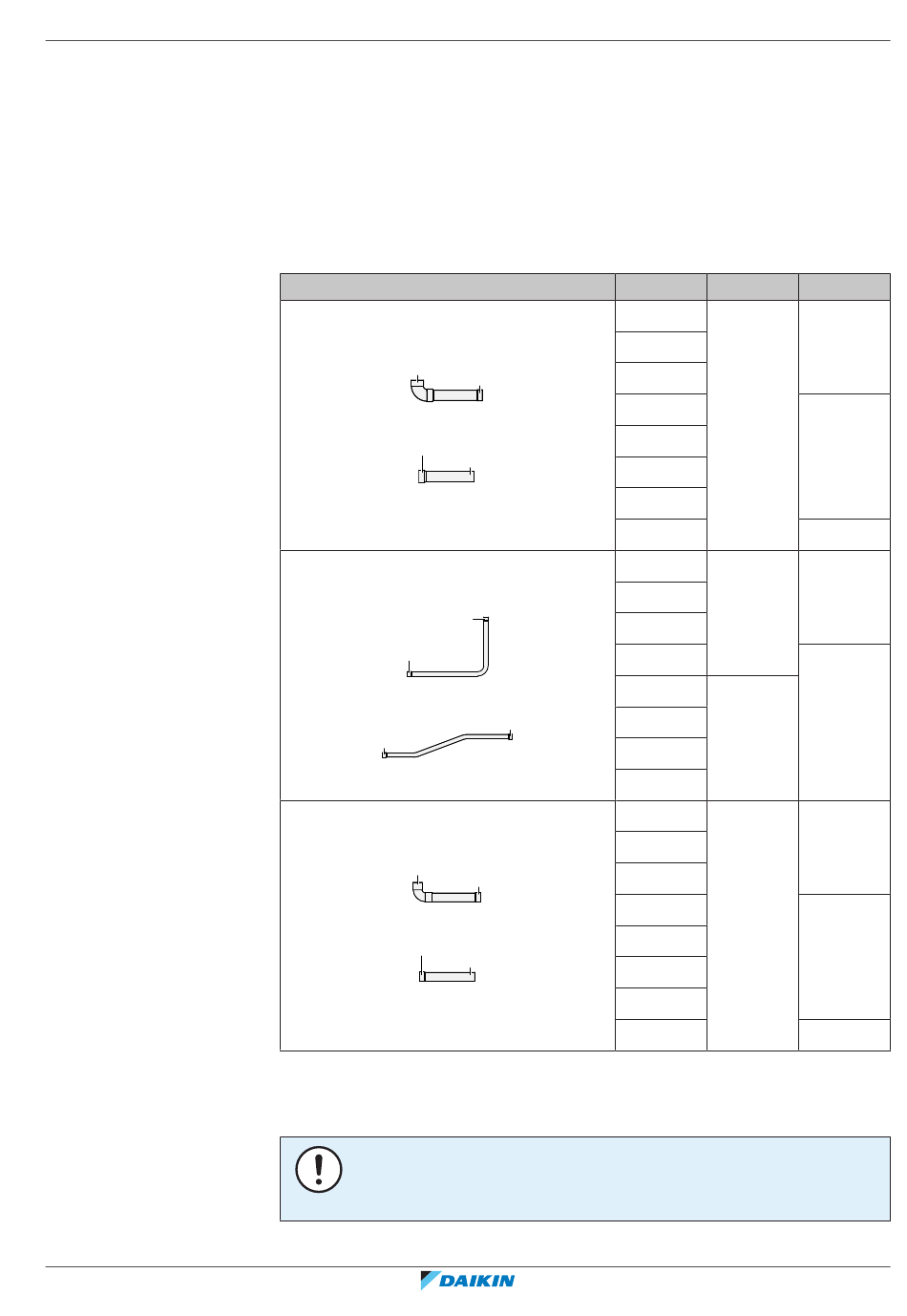

Accessoireleidingen
Gasleiding
▪
Aansluiting aan voorkant
ID Øa
ID Øb
▪
Aansluiting aan onderkant
ID Øa
OD Øb
Vloeistofleiding
▪
Aansluiting aan voorkant
ID Øb
ID Øa
▪
Aansluiting aan onderkant
ID Øa
Hogedruk-/lagedrukgasleiding
▪
Aansluiting aan voorkant
ID Øa
ID Øb
▪
Aansluiting aan onderkant
ID Øa
OD Øb
OPMERKING
Als de unit wordt gebruikt zonder eerst de transportbeveiliging te verwijderen,
kunnen er abnormale trillingen of geluiden worden geproduceerd.
ID Øb
Uitgebreide handleiding voor de installateur en de gebruiker
14
Over de doos
|
HP
Øa [mm]
Øb [mm]
5
25,4
8
10
12
14
16
18
20
5
9,5
8
10
12
14
12,7
16
18
20
5
19,1
8
10
12
14
16
18
20
19,1
22,2
28,6
9,5
12,7
15,9
19,1
22,2
