Installatie van de leidingen
18.2.10 Installatie van de leidingset voor meerdere aansluitingen
18.2.11 Koelmiddelaftakset aansluiten
Uitgebreide handleiding voor de installateur en de gebruiker
112
Sluit de afsluiters aan op de lokale leidingen met de bij de unit geleverde
accessoireleidingen.
De aansluitingen op de aftakkits zijn voor rekening van de installateur (lokale
leiding).
OPMERKING
Een verkeerde installatie kan een slechte werking van de buitenunit veroorzaken.
▪

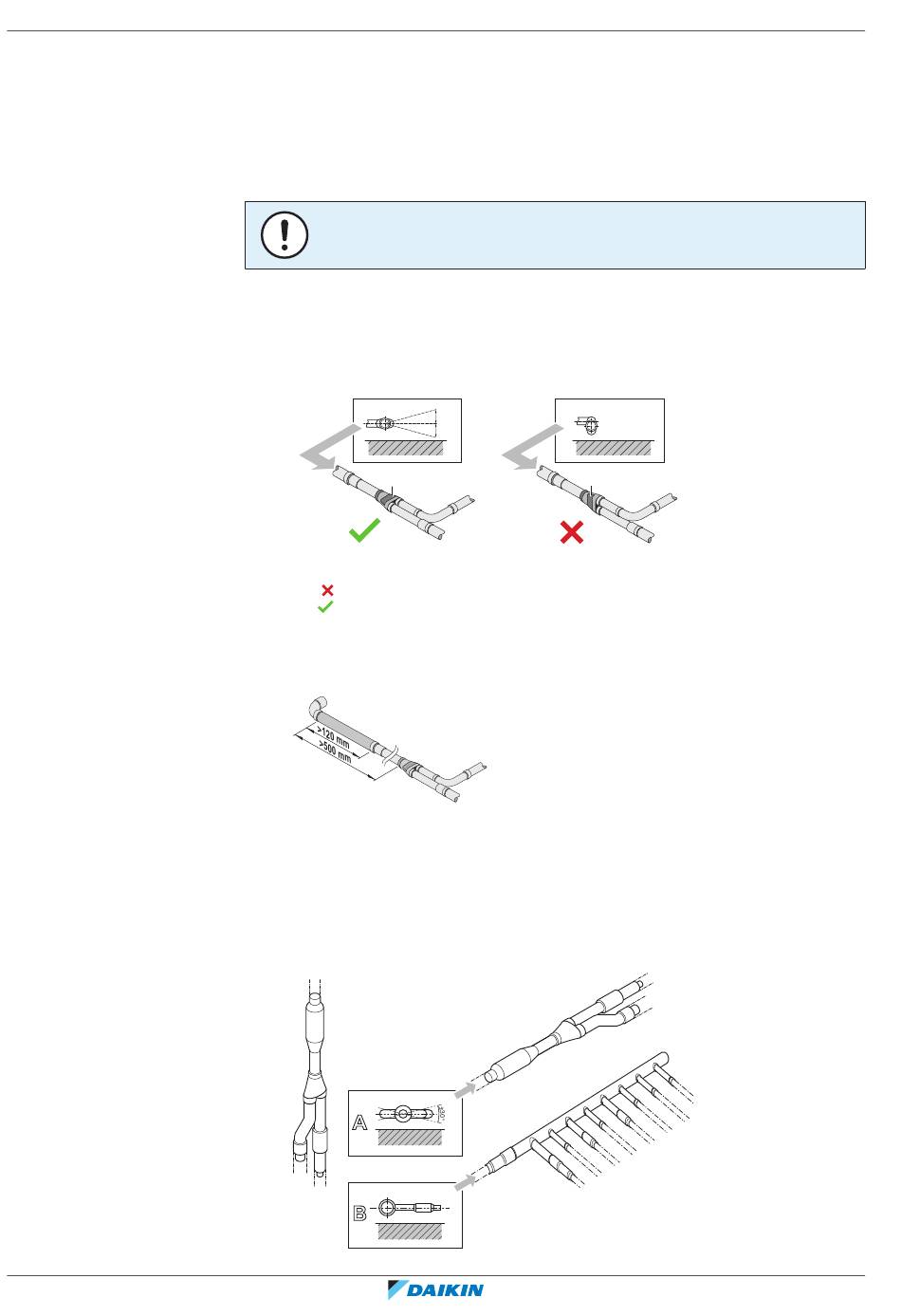

Installeer de verbindingen horizontaal met het waarschuwingslabel (a) op de
verbinding bovenaan.
-
De verbinding mag niet meer dan 7,5° hellen (zie zicht A).
-
Installeer de verbinding niet verticaal (zie zicht B).
a
a Waarschuwingslabel
NIET toegelaten
Toegelaten
▪
De totale lengte van de op de verbinding aangesloten leiding moet meer dan
500 mm volledig recht zijn. Een recht deel van meer dan 500 mm is alleen
mogelijk als u een rechte lokale leiding van meer dan 120 mm aansluit.
Raadpleeg de bij de set geleverde montagehandleiding voor de installatie van de
koelmiddelaftakset.
▪
Monteer de refnet-verbinding zodat ze horizontaal of verticaal aftakt.
▪
Monteer de refnet-verdeler zodat hij horizontaal aftakt.
b
A
B
7.5°
7.5°
A
a
c
d
a
a
B
REMA5A7Y1B9+REYA8~20A7Y1B9
