20.8 De isolatieweerstand van de compressor controleren
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797564-1 – 2024.11
a SVS-outputklem
b Relais
c Wisselstroomvoeding (220~240 V AC)
d Extern alarm

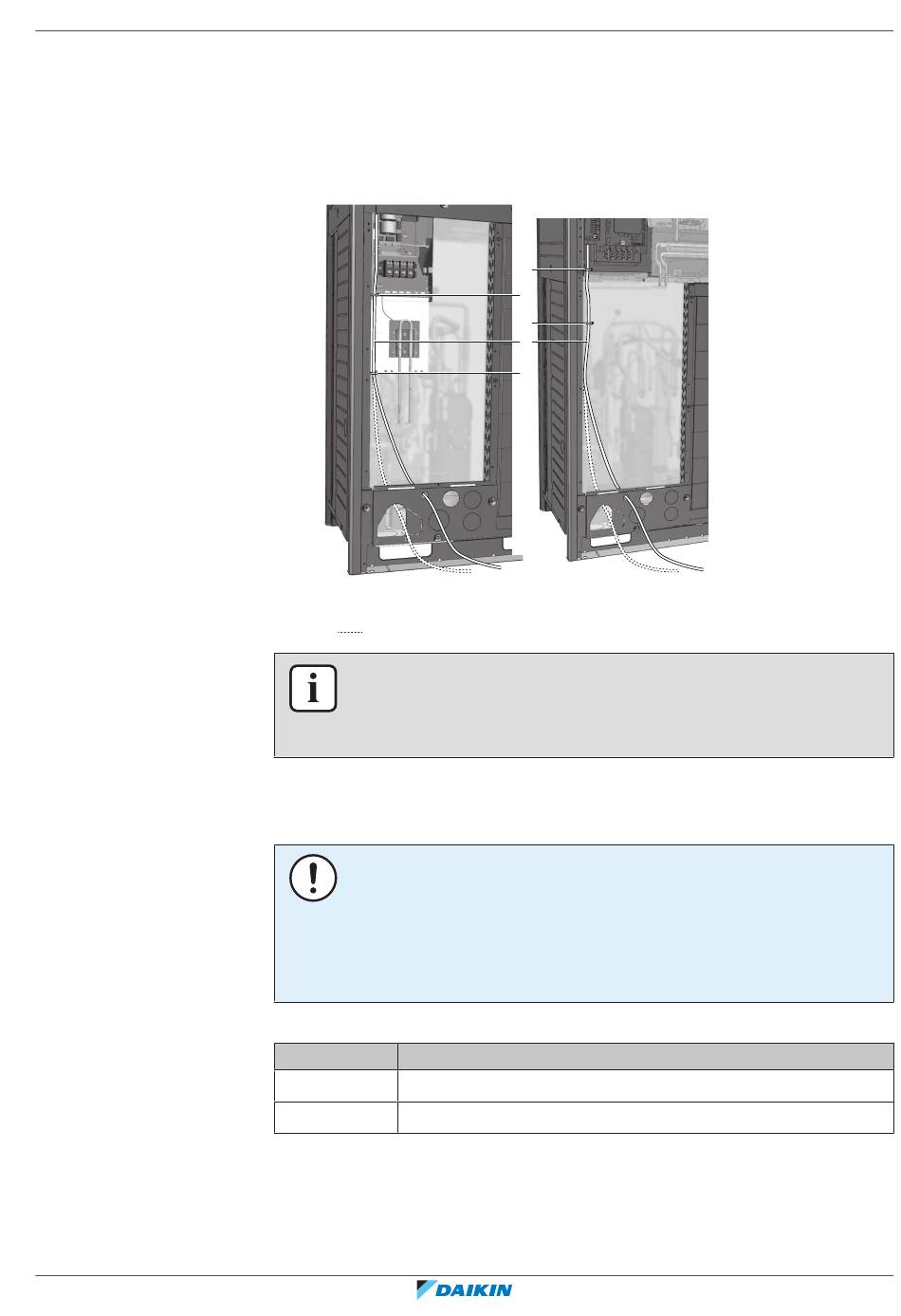

Routering kabels
Leg de SVEO- of SVS-outputkabel zoals hieronder afgebeeld.
5~12 HP
a Outputkabel (SVEO of SVS) (lokaal te voorzien)
b Kabelbinder (accessoire)
Alternatieve routering
INFORMATIE
Geluidsdata over het koelmiddellekalarm zijn beschikbaar in de technische datasheet
van de gebruikersinterface. BRC1H52*-afstandsbedieningen kunnen bijvoorbeeld
een alarm van 65 dB produceren (geluidsdruk, gemeten op 1 meter van het alarm).
OPMERKING
Als er zich na de installatie koelmiddel in de compressor ophoopt, kan de
isolatieweerstand over de polen dalen, maar als die minstens 1 MΩ bedraagt, dan zal
de unit niet defect raken.
▪
Gebruik een 500 V mega-meter om de isolatie te meten.
▪
Gebruik GEEN mega-meter voor laagspanningscircuits.
1 Meet de isolatieweerstand over de polen.
Als
≥1 MΩ
Isolatieweerstand is OK. Deze procedure is voltooid.
<1 MΩ
Isolatieweerstand is niet OK. Ga verder met de volgende stap.
2 Schakel de voeding IN en laat ze 6 uur aan.
Resultaat: De compressor warmt op en verdampt alle koelmiddel in de
compressor.
3 Meet de isolatieweerstand opnieuw.
20
|
14~20 HP
b
b
b
a
b
Dan
Uitgebreide handleiding voor de installateur en de gebruiker
Elektrische installatie
143
