Over de doos
14.1 De buitenunit uitpakken
14.2 Om de toebehoren van de buitenunit uit te nemen
Uitgebreide handleiding voor de installateur en de gebruiker
56

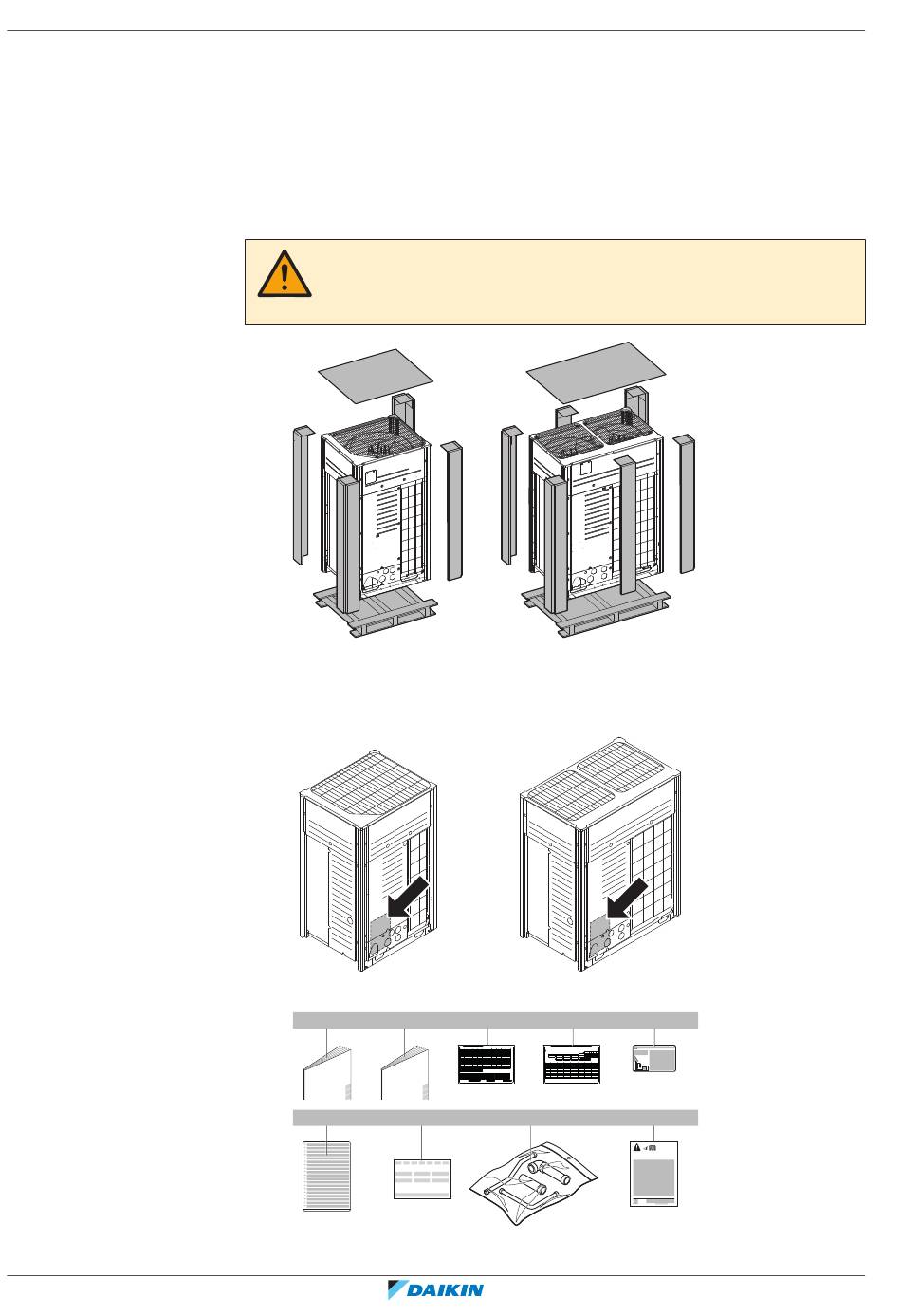

Verwijder het verpakkingsmateriaal van de unit:
▪
Beschadig de unit niet wanneer u de krimpfolie met een cutter verwijdert.
▪
Verwijder de 4 bouten waarmee de unit op de pallet bevestigd zit.
Opmerking: Dit product is niet ontworpen voor herverpakking. Neem contact op
met uw dealer als u het product opnieuw wilt verpakken.
WAARSCHUWING
Scheur plastic verpakkingen aan stukken en gooi deze weg zodat niemand, en zeker
geen kinderen, ermee kan spelen. Mogelijk gevolg: verstikking.
5~12 HP
5~12 HP
Controleer of alle accessoires in de unit zitten.
a
b
1×
1×
f
1×
a Algemene voorzorgsmaatregelen met betrekking tot de veiligheid
14~20 HP
14~20 HP
c
d
1×
1×
REQUEST FOR THE INDICATION OF INSTALLATION INFORMATION
REQUEST FOR THE INDICATION OF ADDITIONAL REFRIGERANT CHARGING AND LEAK DETECTION OPERATION RESULT
BE SURE TO FILL OUT THE BLANKS, WHICH ARE NEEDED FOR AFTER-SALE SERVICES.
BE SURE TO FILL OUT THE BLANKS, WHICH ARE NEEDED FOR AFTER-SALE SERVICES.
1. RECORD OF INDOOR UNIT MODEL AND INSTALLATION SITE
No.
1
2
3
4
5
6
7
8
9
10
1. CALCULATION OF ADDITIONAL REFRIGERANT CHARGING AMOUNT
MODELNAME
CALCULATE THE ADDITIONAL REFRIGERANT CHARGING AMOUNT BASED ON THE FORMULA BELOW BEFORE CHARGING.
INSTALLATION
WHEN RE-CHARGING TOTAL AMOUNT OF REFRIGERANT , CHARGE THE TOTAL OF THE AMOUNT CHARGED AT
SITE
SHIPMENT (INDICATED ON THE MACHINE NAMEPLATE) AND THE ADDITIONAL AMOUNT SHOWN AS FOLLOWS :
Total indoor unit
No.
11
12
13
14
15
16
17
18
19
20
kg
ratio (CR)
capacity connection
MODELNAME
TOTAL LENGTH OF LIQUID
Total indoor unit capacity
50%< CR < 105%
INSTALLATION
SITE
OUTDOOR
UNIT
AMOUNT
ADDITIONAL CHARGING
PIPE SIZE O22.2 x 0.37
TOTAL LENGTH OF LIQUID
PIPE SIZE O19.1 x 0.26
TOTAL LENGTH OF LIQUID
PIPE SIZE O15.9 x 0.18
when piping length <30m
50%< CR < 70%
105%< CR < 130%
No.
21
22
23
24
25
26
27
28
29
30
kg
(m) x 0.37
(m) x 0.26
(m) x 0.18
Total indoor unit capacity
when piping length >30m
85%< CR < 105%
70%< CR < 85%
MODELNAME
105%< CR < 130%
INSTALLATION
TOTAL LENGTH OF LIQUID
PIPE SIZE O12.7 x 0.12
TOTAL LENGTH OF LIQUID
PIPE SIZE O9.5 x 0.059
PIPE SIZE O6.4 x 0.022
TOTAL LENGTH OF LIQUID
No.
SITE
31
32
33
34
35
36
37
38
39
40
RYYQ8~12
ONLY FOR RYYQ8~20 MODELS
RYYQ14-16
RYYQ18-20
(m) x 0.12
(m) x 0.059
(m) x 0.022
kg
0.9
1.1
MODELNAME
INSTALLATION
SITE
2. RECORD OF ADDITIONAL REFRIGERANT CHARGE AMOUNT AND RESULT OF LEAK CHECK OPERATION
No.
41
42
43
44
45
46
47
48
49
50
DATE
MODELNAME
INSTALLATION
SITE
AMOUNT
No.
51
52
53
54
55
56
57
58
59
60
RESULT LEAK CHECK
MODELNAME
INSTALLATION
DATE
SITE
AMOUNT
No.
61
62
63
64
RESULT LEAK CHECK
MODELNAME
INSTALLATION
SITE
DATE
2. RECORD FOR SETTINGS (CONTENTS SEE INSTALLATION MANUAL)
AMOUNT
RESULT LEAK CHECK
SETTING
VALUE
REMARK
DATE
SETTING
VALUE
REMARK
DATE
DATE
AMOUNT
RESULT LEAK CHECK
3. FOR DETAILS CONCERNING PIPING SELECTION AND CALCULATION OR HOW TO OPERATE THE LEAK DETECTION FUNCTION, PLEASE REFER TO THE INSTALLATION MANUAL.
3. RECORD OF INSTALLATION DATE
DAY
MONTH
YEAR
4. MODEL NAME
5. MANUFACTURING NUMBER
4. AFTER FILLING IN THIS TABLE, PLEASE PUT IT ON THE SWITCH BOX COVER.
6. AFTER EQUIPPING, PLEASE PUT IT ON THE BACK SIDE OF THE FRONT PLATE.
3P328191-1
g
h
1×
1×
e
1×
8HP
10-12HP 14-16HP 18-20HP
0
0
0
0.5
0.5
0
0.5
0
0
0.5
1.0
0.5
0.7
0.3
1
0.5
0.5
1
1.0
1.5
1.2
1.5
1.5
2.0
1.3
3P328192-1
i
1×
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797564-1 – 2024.11
