18
|
Installatie van de leidingen
Uitgebreide handleiding voor de installateur en de gebruiker
104
a
b
b
a
b
b
a
b
a

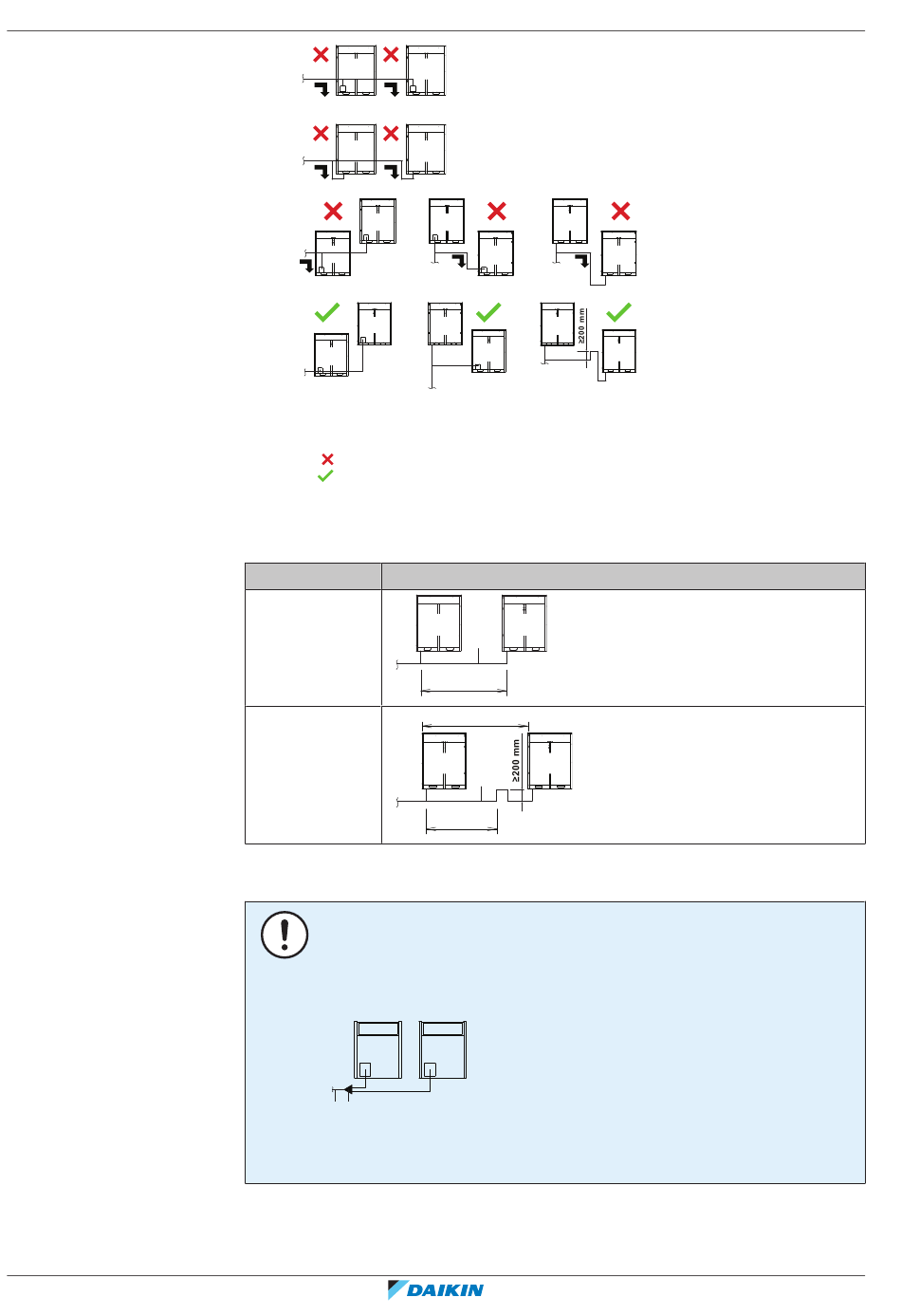

a Naar binnenunit
b Olie hoopt zich op in de verstgelegen buitenunit wanneer het systeem stopt
NIET toegelaten (olie blijft achter in de leiding)
Toegelaten
▪
Als de leidinglengte tussen de buitenunits langer dan 2 m is, moeten de
aanzuiggasleiding en de hogedruk-/lagedrukgasleiding 200 mm of meer oplopen
op een lengte van 2 m vanaf de set.
Als
≤2 m
a
>2 m
a
a Naar binnenunit
b Leiding tussen buitenunits
OPMERKING
Bij een systeem met meerdere buitenunits gelden voor de installatie beperkingen op
de volgorde van de aansluitingen van de koelmiddelleiding tussen buitenunits.
Installeer volgens de volgende beperkingen. De capaciteit van buitenunits A en B
moet voldoen aan de volgende beperkingen: A≥B.
A
a b
a Naar binnenunits
b Leidingkit voor aansluiting van meerdere buitenunits (eerste aftakking)
a
a
b
b
a
a
b
≤2 m
>2 m
b
≤2 m
B
Dan
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797564-1 – 2024.11
