20
|
Elektrische installatie
20.4 Bedrading tussen units voltooien
20.5 Elektrische voeding routeren en bevestigen
20.6 Voeding aansluiten
Uitgebreide handleiding voor de installateur en de gebruiker
140

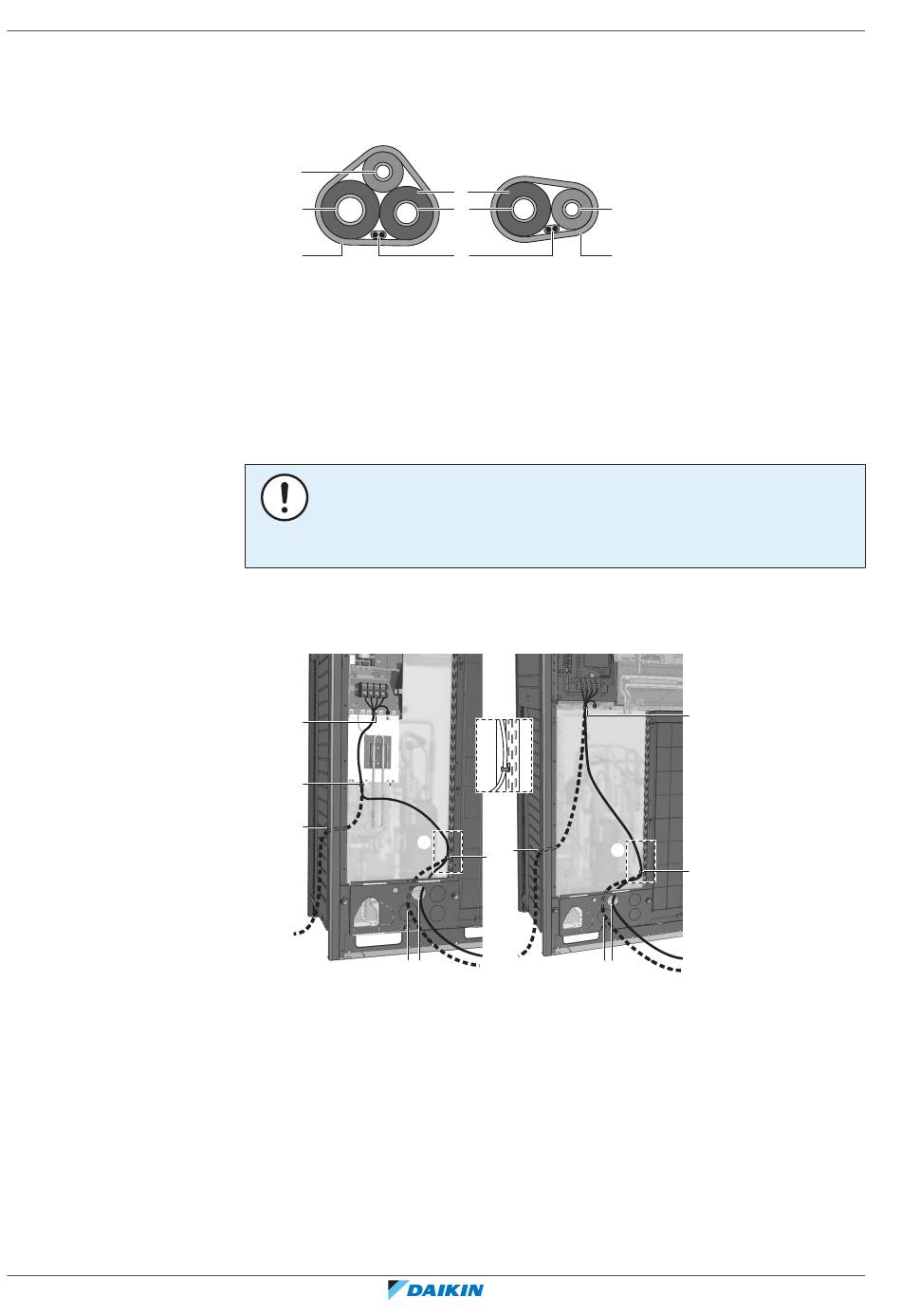

Draai na de installatie afwerkingstape rond de bedrading tussen units samen met
de lokale koelmiddelleidingen, zoals hierna afgebeeld.
a
c
d
a Vloeistofleiding
b Gasleiding
c Hogedruk-/lagedrukgasleiding
d Afwerkingstape
e Kabel tussen units (F1/F2)
f Isolatie
OPMERKING
Houd de aardingskabels op minstens 25 mm van de stroomdraden van de
compressor. Anders kunnen andere units die op dezelfde aarding zijn aangesloten
slecht werken.
De voedingsbedrading kan via de voorkant en de linkerkant worden geleid. Maak
ze vast aan het onderste montagegat.
5~12 HP
X1M
d
d
c
b
a Voeding (mogelijkheid 1)
b Voeding (mogelijkheid 2)
c Voeding (mogelijkheid 3)
d Kabelbinder
(a)
Uitbreekopening vrijmaken. Sluit de opening af om te voorkomen dat kleine dieren
of vuil binnendringen.
De voedingskabel MOET met een lokaal voorziene klem op de beugel worden
bevestigd om te voorkomen dat er externe krachten op de aansluitklem worden
uitgeoefend. De groen en geel gestreepte draad MAG ALLEEN worden gebruikt
voor de aarding.
f
b
e
14~20 HP
X1M
A
A
c
d
a
(a)
(a)
(a)
. Gebruik een mantelbuis.
a
d
d
A
d
b
a
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797564-1 – 2024.11
