16.4.2 Alarm
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797564-1 – 2024.11
▪
Verlaag de capaciteit van de binnenunits die zijn aangesloten op dezelfde
aftakkingsleidingpoort tot de limiet of minder.
▪
Verdeel
de
capaciteit
aftakkingsleidingpoorten.
▪
Finetune het systeem met meer gedetailleerde berekeningen in

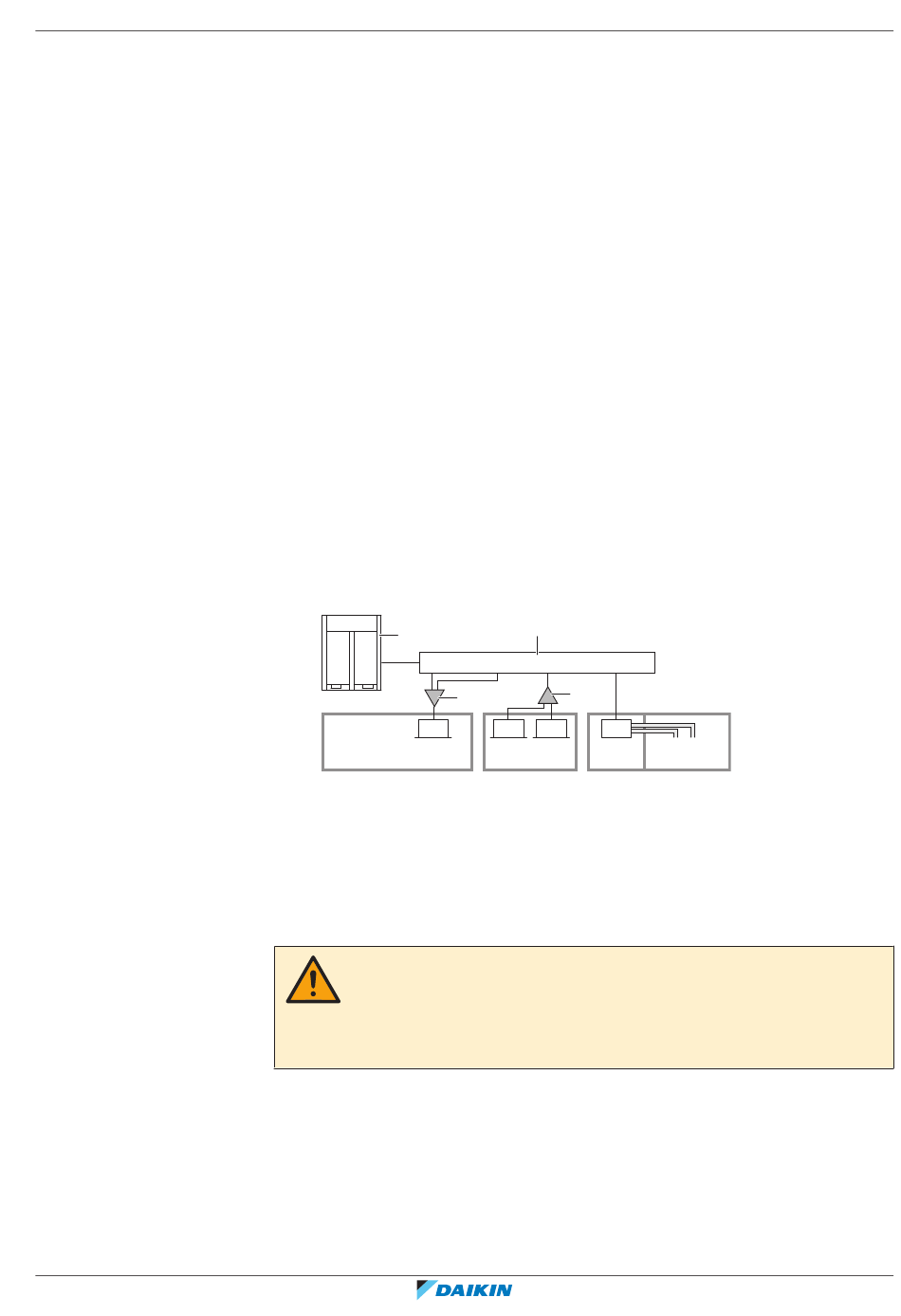

Voorbeeld
VRV-systeem voor drie kamers via één BS-unit. Kamer 1 (20 m²) wordt bediend
door één binnenunit (klasse 32) aangesloten op poort A. Kamer 2 (42 m²) wordt
bediend door twee binnenunits (2×klasse 50) aangesloten op poort B (zonder
verlenging en grotere vloeistofleiding). Kamer 3 (150 m²) wordt bediend door één
binnenunit (klasse 200) aangesloten op poorten C en D.
Poort A is aangesloten op een in kamer 1a geïnstalleerde binnenunit, die een
andere kamer (kamer 1b) bedient dan waar zij is geïnstalleerd. Houd rekening met
de kleinste kamerafmetingen: 20 m². Gebruik de tabel onder Stap 2 om de limiet
voor de maximale capaciteitsklasse van de binnenunit te zoeken: 140. De
geselecteerde binnenunit is 32 → OK.
Poort B bedient alleen kamer 2: gebruik de tabel onder Stap 2 om de limiet voor de
maximale capaciteitsklasse van de som van de binnenunits te zoeken. 42 m² wordt
afgerond naar 40 m²: 200. De som van beide binnenunits is precies 100 → OK.
Poorten C en D zijn gecombineerd en moeten als één aftakkingsleiding worden
beschouwd. Zij bedienen alleen kamer 3: Gebruik de tabel onder Stap 2 om de
limiet voor de maximale capaciteitsklasse van de binnenunit te zoeken: 250. De
geselecteerde binnenunit is 200 → OK.
a
D
200
Room 3
150 m²
A~D Aftakkingsleidingpoort A~D
a Buitenunit
b BS unit
c Aftakkit binnenunits (refnet)
Room Kamer
32/50/200 Capaciteit binnenunit
WAARSCHUWING
Gebruik "Alarm" NIET als ENIGE veiligheidsmaatregel als de binnenunit geïnstalleerd
is in een ruimte waarin zich mensen bevinden die beperkt zijn in hun verplaatsingen.
Gebruik een andere veiligheidsmaatregel of combineer met een andere
veiligheidsmaatregel.
Met de binnenunits gebruikte afstandsbedieningen die compatibel zijn met R32-
veiligheidssystemen (bijv. BRC1H52/82* of een later type) zijn uitgerust met een
ingebouwd alarm als veiligheidsmaatregel. Raadpleeg voor de installatie van de
afstandsbediening
de
afstandsbediening wordt geleverd.
16
Speciale vereisten voor R32-units
|
van
de
binnenunits
b
C
B
c
c
50
50
32
Room 2
Room 1a
42 m²
20 m²
montage-
en
gebruikshandleiding
Uitgebreide handleiding voor de installateur en de gebruiker
over
twee
VRV
Xpress.
A
Room 1b
40 m²
die
aparte
bij
de
73
