16
|
Speciale vereisten voor R32-units
Uitgebreide handleiding voor de installateur en de gebruiker
78
A
≤ 100 mm
A

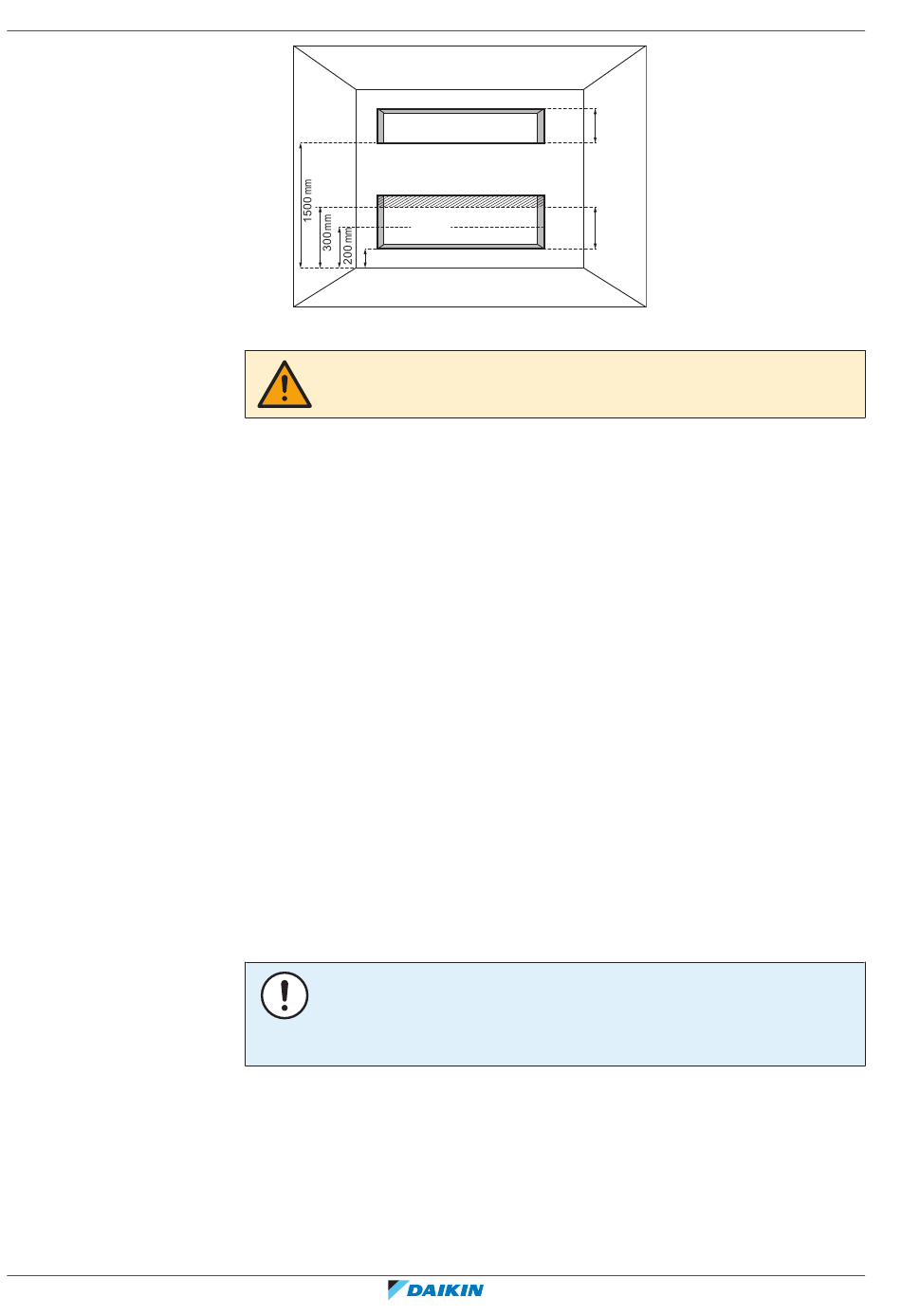

Minimale oppervlakte natuurlijke ventilatie
nvmin
WAARSCHUWING
De ventilatieopeningen MOGEN NIET geblokkeerd zijn.
Voor de onderste opening:
▪
Het is geen opening naar buiten
▪
De opening kan niet worden afgesloten
▪
De opening moet ≥0,012 m² zijn (A
▪
De oppervlakte van openingen hoger dan 300 mm van de vloer telt niet mee bij
de berekening van A
nvmin
▪
Minstens 50% van A
nvmin
▪
De onderkant van de onderste opening bevindt zich op ≤100 mm van de vloer
▪
De hoogte van de opening is ≥20 mm
Voor de bovenste opening:
▪
Het is geen opening naar buiten
▪
De opening kan niet worden afgesloten
▪
De opening moet ≥0,006 m² zijn (50% van A
▪
De onderkant van de bovenste opening moet zich op ≥1500 mm van de vloer
bevinden
▪
De hoogte van de opening is ≥20 mm
Opmerking: Aan de vereiste voor de bovenste opening kan worden voldaan door
middel van valse plafonds, ventilatiekanalen of dergelijke die luchtcirculatie tussen
de verbonden kamers mogelijk maken.
OPMERKING
Binnenunits en de onderkant van kanaalopeningen mogen niet lager dan 1,8 m van
het laagste punt van de vloer worden geïnstalleerd, behalve voor vloermodellen (bijv.
FXNA).
Voorbeeld
De totale hoeveelheid koelmiddel in het VRV-systeem is 20 kg. Het VRV-systeem
heeft twee binnenunits die geïnstalleerd zijn in een ruimte die niet op de laagste
ondergrondse verdieping van het gebouw ligt. De ruimte waarin de binnenunits
zijn geïnstalleerd heeft een kameroppervlakte van 25 m². Een aangrenzende
ruimte heeft een kameroppervlakte van 45 m² waarnaar luchtcirculatie mogelijk is
via een scheiding die voldoet aan een van de twee vereisten in de bovenstaande
tekst. De gekozen veiligheidsmaatregel is Alarm + Natuurlijke ventilatie (op basis
nvmin
≥ 50% A
nvmin
)
nvmin
bevindt zich op minder dan 200 mm van de vloer
nvmin
≥ 20 mm
≥ 20 mm
)
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797564-1 – 2024.11
