Productbeschrijving
Productbeschrijving
De condenserende stookolieketels
STRATON XL zijn voorzien van
roestvrijstalen verwarmingsvlakken in
overeenstemming met de
condensatietechniek. Ze zijn getest
conform de norm EN 15034,
beschikken over een
modelgoedkeuring en zijn voorzien van
het CE-label.
Maatregelen m.b.t. kwaliteitsborging
conform DIN ISO 9001 dragen bij tot
een hogere productiekwaliteit en
bedrijfszekerheid.
De condenserende stookolieketel
STRATON XL is leverbaar met in de
volgende vermogensmodellen: 150 kW,
210 kW, 270 kW, 350 kW, 450 kW en
600 kW. Hij wordt ook als eenheid
aangeboden met de hierop afgestemde
tweetraps blauwbrander VB30..DUO tot
VB45..DUO.
Werkingsprincipe
Bij de condenserende stookolieketels
STRATON XL zijn alle componenten
die met verwarmingsgas of condensaat
in contact komen, vervaardigd van
titanium-gestabiliseerd roestvrij staal.
Hierdoor kan de ketel werken zonder
opgave van een minimale
teruglooptemperatuur, een minimaal
debiet of een brander met laag voltage.
Waterdoorstroming
De STRATON XL-ketels beschikken
over een groot waterreservoir en een
lage weerstand aan de
verwarmingswaterkant. Bij de meeste
verwarmingsinstallaties is het dan ook
mogelijk om de ketel direct op de
warmteverdeler aan te sluiten, zonder
tussengeschakelde wisselaars. Dit
maakt een vlotte installatie mogelijk.
Het teruglopend water wordt in de ketel
doelgericht tussen de onderste en
bovenste zone geleid, zodat het
condensatie-effect in de onderste zone
optimaal benut wordt. Voor
verwarmingscircuits met een hogere
teruglooptemperatuur is een eigen
terugloopaansluiting beschikbaar,
waardoor men vermijdt dat het
condensatie-effect verminderd wordt
door de vermenging van koud en warm
teruglopend water.
Verwarmingsgasdoorstroming
De verwarmingsgassen stromen door
de rookgaskanalen in de tegengestelde
richting van het verwarmingswater
(tegenstroomwarmtewisselaar).
De rookgaskanalen worden telkens
aflopend met de stromingsrichting mee
gelegd om een correcte afvoer van het
condens te garanderen. Tegelijkertijd
worden de oppervlakken doorlopend
door het wegstromende condens
gereinigd.

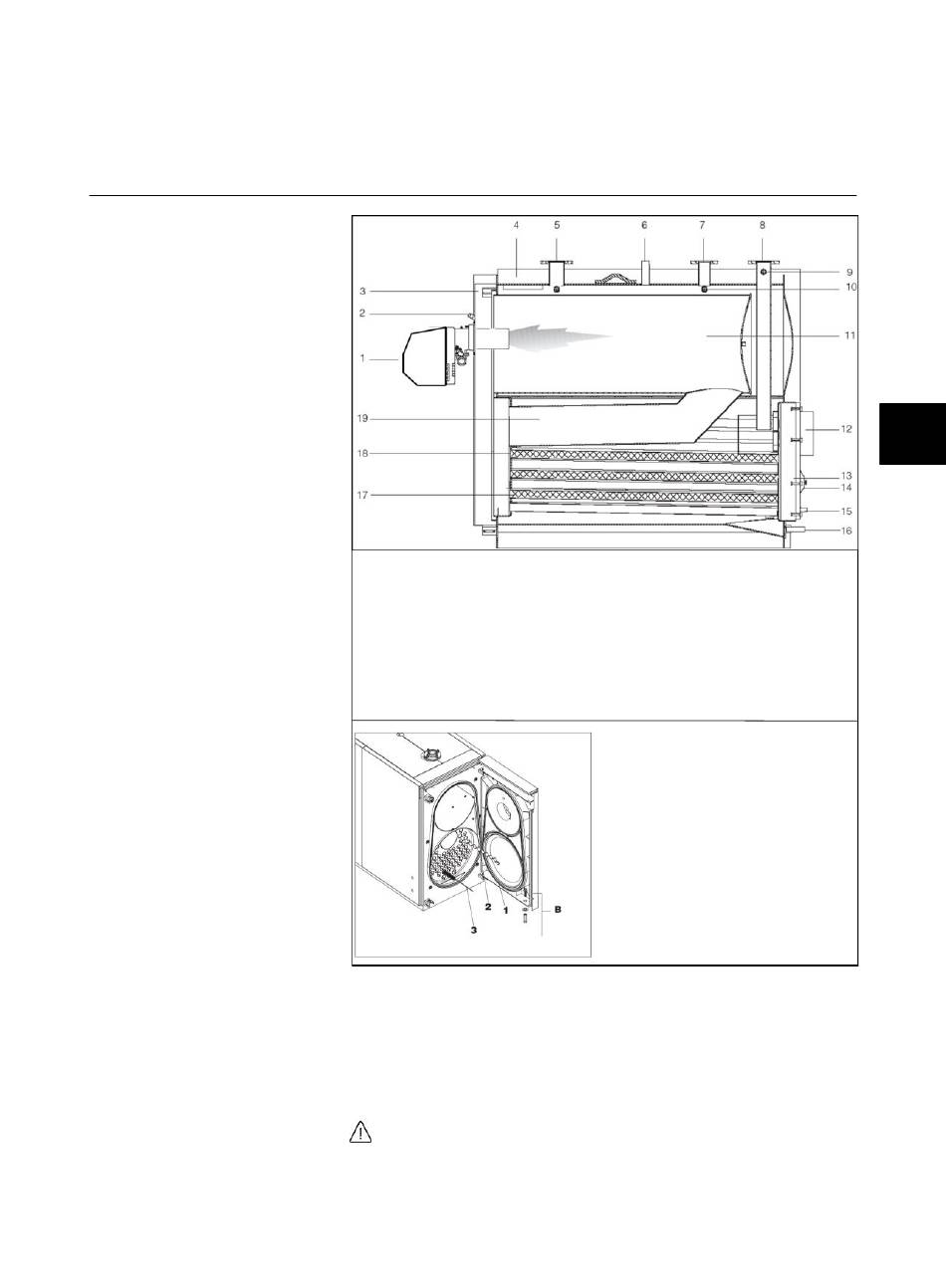

1
Brander
2
Vlamvenster met drukaansluiting
3
Deur
4
Bekleding
5
Heengaande leiding
6
Veiligheidsaansluiting
7
Terugloop (hoge temperatuur)
8
Terugloop (lage temperatuur)
9
Blinde sluiting
Warmteisolatie
Bij de STRATON XL hoort ook een
uiterst efficiënte thermische isolatie, die
het ketelblok aan alle kanten omsluit.
Hierdoor kunnen stralings- en
operationele verliezen tot een minimum
beperkt worden.
Reglementair gebruik
De condenserende stookolieketel
STRATON XL is ontworpen voor het
verwarmen van woonruimtes en de
bereiding van warm water via een
111
10 Sensorhulzen
11 Stookruimte
12 Verbrandingsgasaansluiting
13 Verbrandingsgasverzamelbak
14 Reinigingsopening
15 Condensafvoer
16 Vul– en aftapkraan
17 Turbulatoren
18 Condens-rookgasbuis
19 2e rookgasbuistraject
1
Keteldeur
2
Turbulator
3
Reinigingsborstel
B
Bouten voor deur
(voor aanslag links of rechts)
gesloten verwarmingsinstallatie met
een aanvoertemperatuur van max. 85°
C en een bedrijfsdruk van max. 6 bar.
De ketel mag niet aan slechte
weersomstandigheden worden
blootgesteld. Hij is niet voorzien voor
installatie buitenshuis.
Hij mag alleen conform de voorschriften
en met inachtneming van de installatie-
en onderhoudshandleiding gebruikt
worden.
