Montage
Transport et pose
Transport et pose

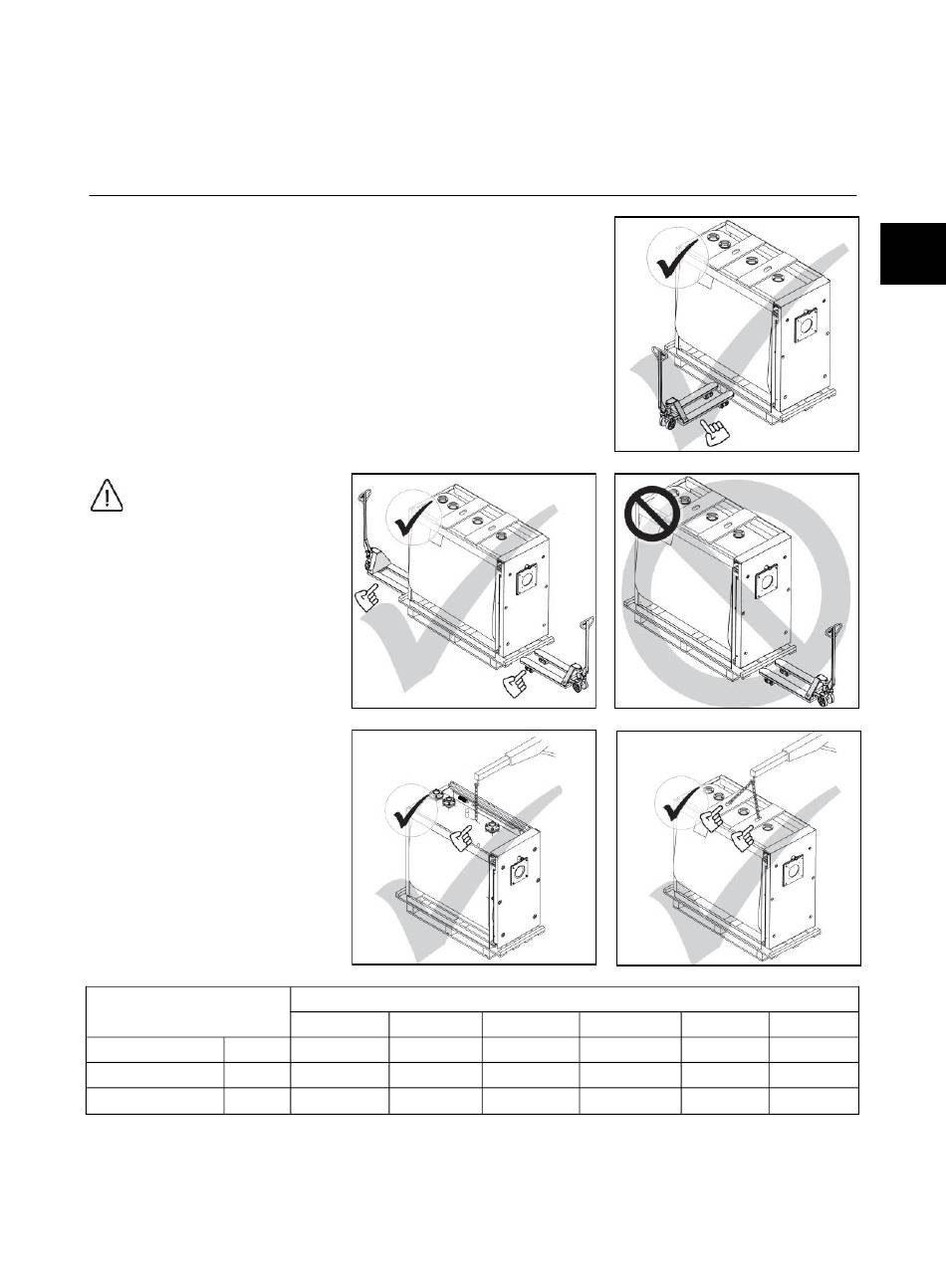

Le bloc chaudière peut être transporté sur la palette fournie:
(1) avec un chariot élévateur à fourche à travers le corps de la chaudière
(2) avec deux chariots élévateurs le long du corps de la chaudière.
(3) Le transport avec un seul chariot élévateur le long du corps de la chaudière
n'est pas autorisé.
(4) Lors du transport avec une grue, utilisez uniquement les anneaux de levage
fournis au sommet de la chaudière à cet effet.
(5) Si la chaudière est équipée de deux boulons à œil, utilisez une chaîne suffi-
samment longue. Angle entre les deux brins de chaîne <60 °.
Risque de blessure dû à un
mauvais levage ou à une mau-
vaise fixation pendant le trans-
port !
Utiliser une grue avec capacité de
charge suffisante.
Utiliser des chaînes suffisamment
longues, angle entre les deux ex-
trémités de chaînes < 60°.
Protéger la marchandise transpor-
tée contre la chute.
Faites attention au poids de la
chaudière et aux moyens de trans-
port.
Éviter les dommages dus au trans-
port
Protéger contre tout dommage les
composants sensibles aux chocs
(par ex. habillage de la chaudière)
par le biais de mesures de protec-
tion.
Porter les vêtements de protection
appropriés (chaussures de sécuri-
té).
Avant la mise en place de la chau-
dière, retirer les sangles de trans-
port et la palette en bois
Dimensions d'installation
sans palette / con palette
Largeur
mm
Hauteur
mm
mm
Longueur
STRATON XL
150
210
690 / 780
690 / 780
1340 / 1515
1340 / 1515
1455 / 1650
1455 / 1650
15
270
350
750 / 800
750 / 800
1450 / 1625
1450 / 1625
1655 / 1850
1865 / 2050
450
600
790 / 970
790 / 970
1695 / 1893
1695 / 1893
2035 / 2240
2235 / 2440
FR
