Installation
Raccordement électrique
Montage capteur
Remarque générale
FR
Respecter le schéma électrique
Réalisation du raccordement
électrique
Tension et fusible du panneau
de commande de chaudière
Tension et fusible du brûleur
Caractéristique des câbles de
raccordement
Raccordement composants de
pompe
Clarification de l'exigence
Toutes les lignes doivent être raccordées conformément au schéma électrique (voir cha-
pitre SCHEMA ELECTRIQUE et également la documentation sur la proposition de sys-
tème).
Les travaux d'installation électrique et de raccordement relèvent uniquement du personnel
autorisé. Les consignes et directives du pays doivent être respectées.
Tension secteur :
230 V, 50 Hz
Fusible de réseau : 10 A
VB30.120 DUO - VB30.370 DUO et VB40.420 DUO :
Alimentation en tension séparée 230 V / 50 Hz, fusible 10 A
VB40.460 DUO - VB40.590 DUO et VB45.810 DUO :
Alimentation en tension séparée 3 x 400 V / 50 Hz, fusible 16 A
Les capillaires des limiteurs de température de sécurité et des sondes de chaudière
sont acheminés à travers la paroi arrière du panneau de commande de chaudière direc-
tement dans les puits thermométriques prévus à cet effet au niveau de la tubulure de
départ.
Toutes les autres lignes sont insérées via des presse-étoupes dans le fond du panneau
de commande de chaudière. Pour cela, il convient d'acheminer un canal de câble jus-
qu'en-dessous du panneau de commande de chaudière. Si possible, poser la ligne
230V et les lignes basse tension de manière séparée.
Poser le câble du brûleur conformément au plan de raccordement dans le panneau de
commande de chaudière et enficher sur le brûleur.
Les conducteurs doivent être tendus avant la conduite de mise à la terre, au cas où ils
glisseraient de la décharge de traction. La longueur des conducteurs doit être mise en
œuvre en conséquence.
Les groupes de pompe ELCO sont fournis avec des kits de câblage prêts à enficher. Pour
les pompes situées sur place, il existe des kits de câblage avec des connecteurs mâles
sur le côté du régulateur.
L'activation des pompes triphasées se fait côté client.
28

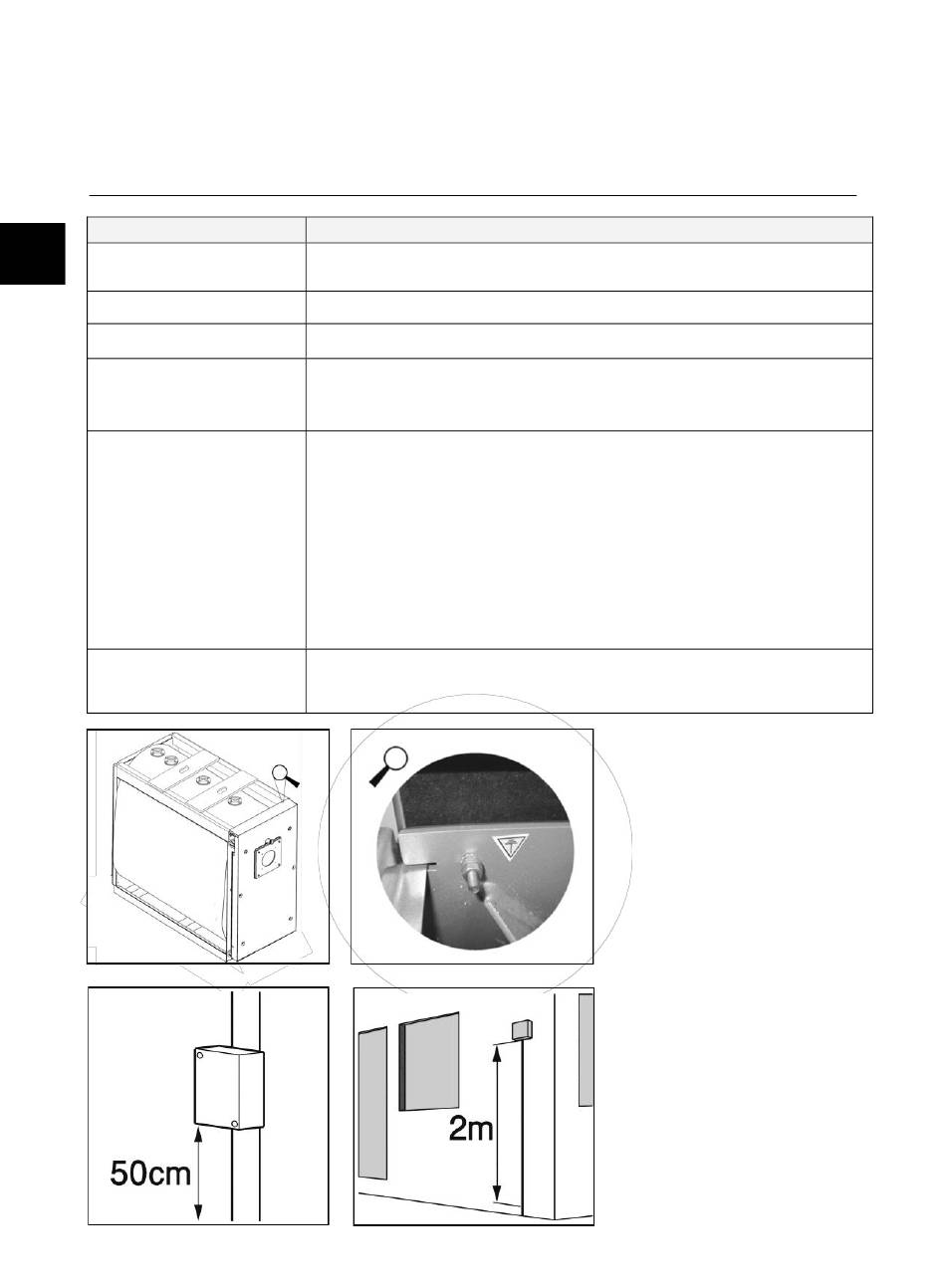

Bloc de chaudière à connexion au
sol
Assurer la mise à la terre du bloc de
la chaudière.
Montage de la sonde
Sonde de température départ TV
Mini 50 cm au-dessus du mélangeur.
Sonde de température extérieure TA
Lieu d'installation : au moins 2 m au-
dessus du sol, si possible sur la façade
nord du bâtiment.
Veiller à ce que la sonde ne soit pas
influencée par des cheminées, fenêtres
etc.
Tourner la sonde de façon à ce que la
traversée de câble sorte vers le bas.
Aucune limitation de longueur en cas
d'utilisation de conduites en cuivre de
1,5 mm².
