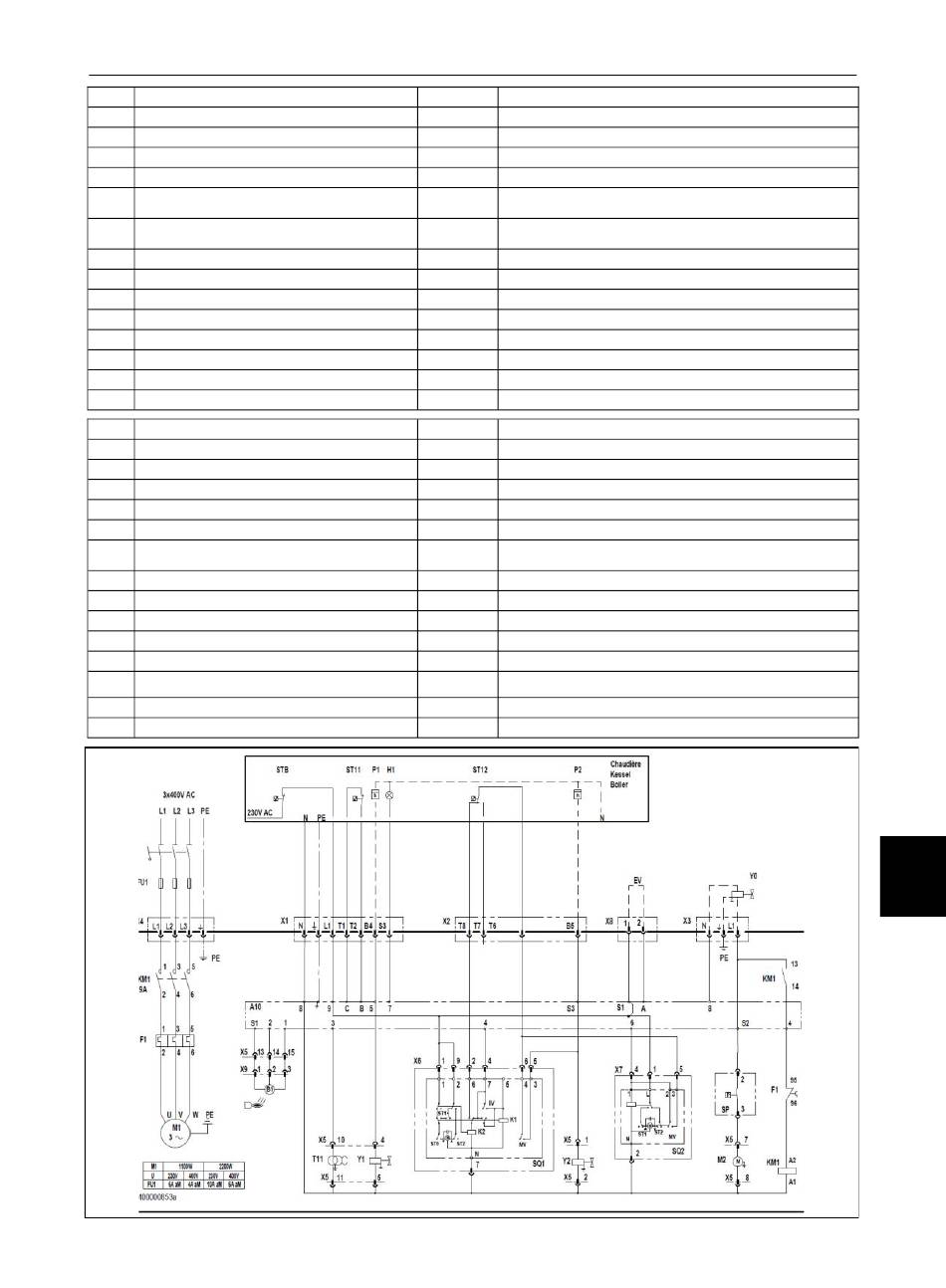

VB40.460/590D; VB45.810D
A10
Coffret de contrôle
B1
Surveillance de flamme
EV
Bouton déverrouillage à distance
F1
Relais thermique
H1
Défaillance brûleur
KM1
Contacteur moteur
M1
Moteur du ventilateur
M2
Moteur pompe à fioul
P1
Compteur des heures de fonctionnement allure 1
P2
Compteur des heures de fonctionnement allure 2
STB
Limiteur de température de sécurité
ST11
Thermostat réglementaire (allure 1)
ST12
Thermostat réglementaire (allure 2)
SP
Pressostat d'air
SQ1
Servomoteur Régulation d'air
A10
Verbrandingsautomaat
B1
Vlambewaking
EV
Knop ontgrendeling op afstand
F1
Warmterelais
H1
Storing brander
KM1
Motorbeveiliging
M1
Ventilatormotor
M2
Oliepompmotor
P1
Bedrijfsurenteller trap 1
P2
Bedrijfsurenteller trap 2
STB
Veiligheidstemperatuurbegrenzer
ST11
Regelthermostaat (trap 1)
ST12
Regelthermostaat (trap 2)
SP
Luchtdrukbewaking
SQ1
Servomotor luchtregeling
SQ2
Servomoteur fente de recirculation
T11
Transformateur d'allumage
X1
Raccordement chaudière (7 pôles)
X2
Raccordement chaudière (4 pôles)
X3
Raccordement électrovanne de sécurité (3 pôles)
X4
Alimentation électrique séparée moteur du ventilateur
(5 pôles)
X5
Raccordement contrôleur de flamme, transformateur d'allumage, moteur pompe à fioul, soupapes
à fioul (15 pôles)
X6
Raccordement servomoteur volet d'air (9 pôles)
X7
Raccordement servomoteur fente de recirculation (6 pôles)
X8
Raccordement déverrouillage à distance (2 pôles)
X9
Raccordement contrôleur de flamme (3 pôles)
Y0
Electrovanne de sécurité
Y1
Électrovanne allure 1
Y2
Électrovanne allure 2
SQ2
Servomotor recirculatieopening
T11
Ontstekingstransformator
X1
Aansluiting verwarmingsketel (7-polig)
X2
Aansluiting verwarmingsketel (4-polig)
X3
Aansluiting waterveiligheidsklep (3-polig)
X4
Afzonderlijke stroomtoevoer ventilatormotor (5-polig)
X5
Aansluiting vlambewaking, ontstekingstransformator, oliepompmotor, oliekleppen (15-
polig)
X6
Aansluiting servomotor luchtklep (9-polig)
X7
Aansluiting servomotor recirculatieopening (6-polig)
X8
Aansluiting ontgrendeling op afstand (2-polig)
X9
Aansluiting vlambewaking (3-polig)
Y0
Waterveiligheidsklep
Y1
Magneetklep trap 1
Y2
Magneetklep trap 2
239
FR
NL
